三相共模磁环扼流圈结构设计

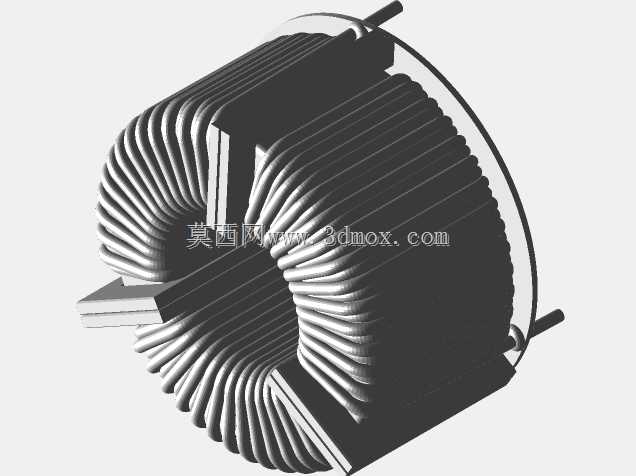

在开关电源、变频驱动、工业伺服控制这类存在高频共模干扰的电路场景里，三相共模扼流圈是抑制线路传导骚扰的核心被动元件，这款磁环式三相共模扼流圈的三维结构，完全围绕实际电路安装与滤波性能需求展开设计。磁芯选用高磁导率铁氧体环形基材，环形结构本身不存在气隙漏磁问题，磁路闭合度高，能在较小体积下获得足够的共模电感量，绕组采用三层绝缘漆包线沿磁环圆周均匀绕制，三相绕组匝数完全一致，绕制时特意保留了磁环周向四个对称的绝缘隔条，隔条采用耐高温PBT材质注塑成型，直接卡入磁环预设的卡槽内，既可以将三相绕组的进出线端做物理分隔，避免不同相绕组在高压工况下出现爬电击穿，也能在绕制工序中固定绕组排布，防止批量生产时绕组移位导致的电感量偏差。从安装边界来看，这款扼流圈底部预留了两个对称的直插式引脚，引脚间距符合常规PCB板载安装的孔位规范，磁环整体外径、高度与引脚伸出长度都做了适配性设计，既可以直接插装在电源输入端口的PCB上，也能通过配套的固定卡扣安装在金属机箱的安装梁上，适配不同功率等级的三相设备安装空间。设计过程中特意控制了绕组的层间排布，每相绕组在磁环上的覆盖角度均匀，保证三相绕组对磁环的磁路耦合程度一致，避免出现共模抑制性能的相不平衡问题，绕组表面做了浸漆处理，三维模型里还原了浸漆后绕组的规整外观与绝缘层质感，隔条的卡扣结构、引脚与绕组的焊接位置都做了细节还原，能直接用于电源模块的结构干涉检查、安装位模拟，也能作为电磁兼容结构设计的参考样件。实际应用中，这类扼流圈串接在三相电源的输入回路中，对三相共模的高频干扰信号呈现高阻抗特性，而对三相正常的工频差模电流因为磁通量相互抵消，几乎不会产生额外的线路压降，不会影响设备的正常供电效率，模型还原的绕组排布方式也对应了实际生产中的绕线工艺，能直接给绕线工序的工装设计提供尺寸参考，避免设计阶段忽略绕组实际占用空间导致的装配干涉问题。
