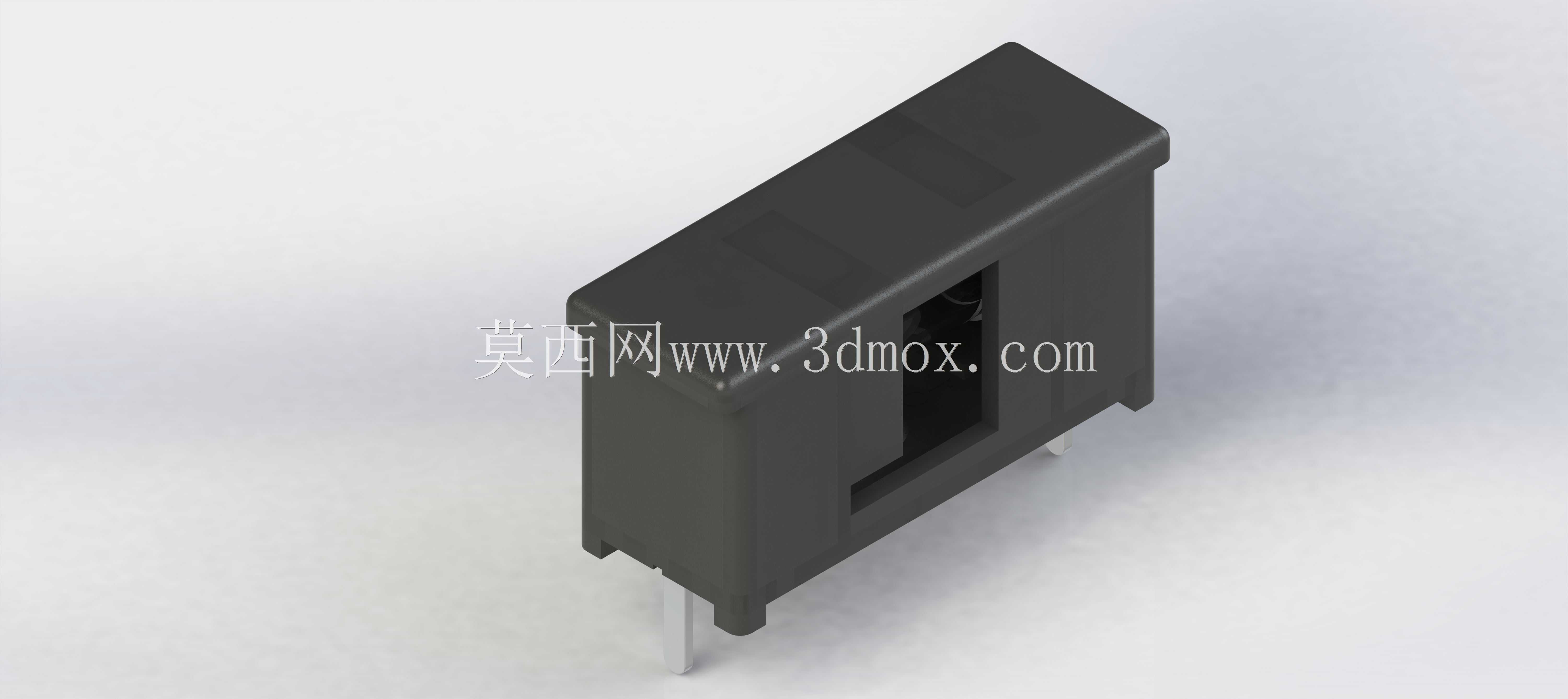

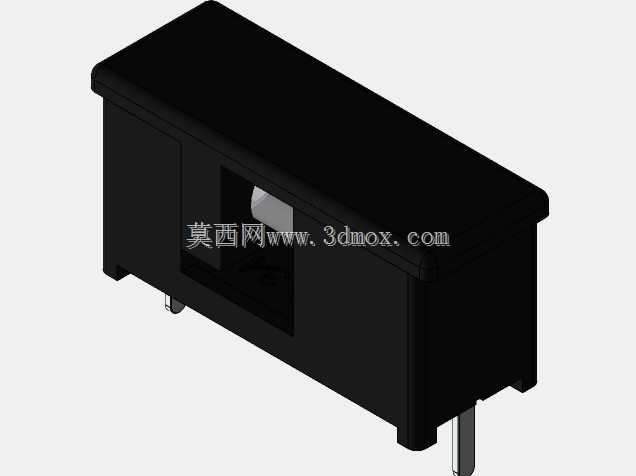

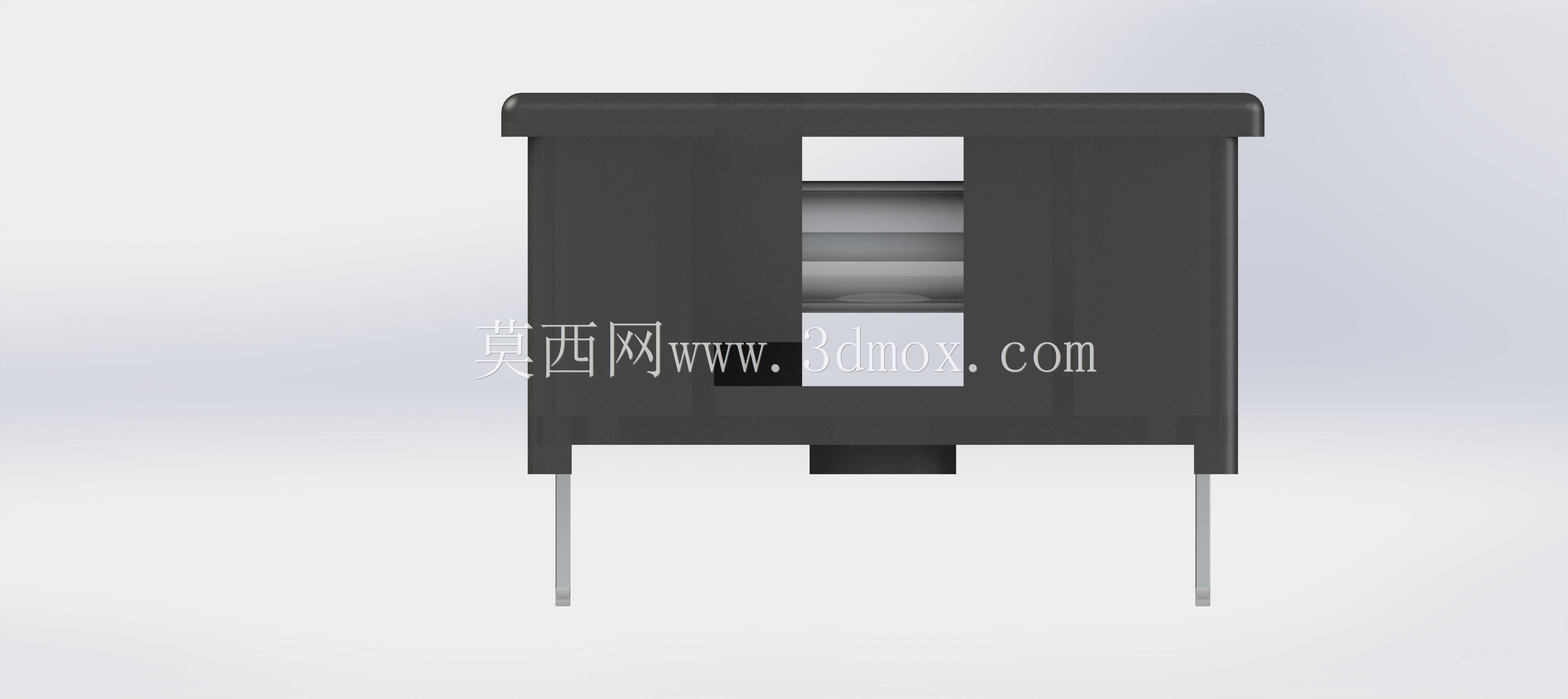

5X20规格带盖直插式保险丝座结构模型

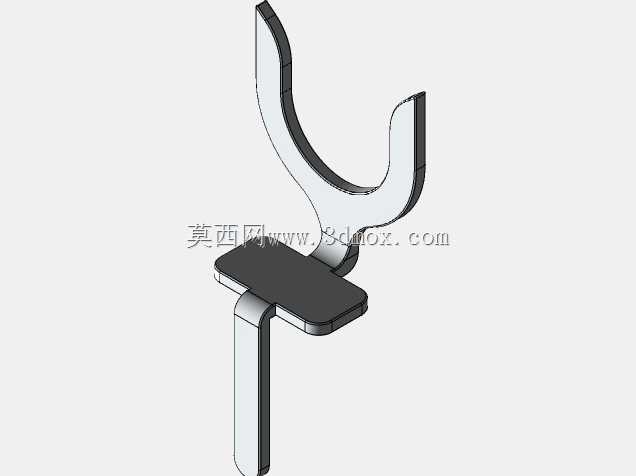

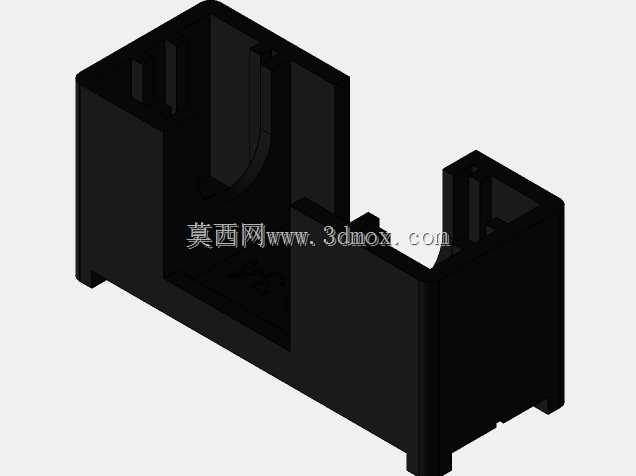

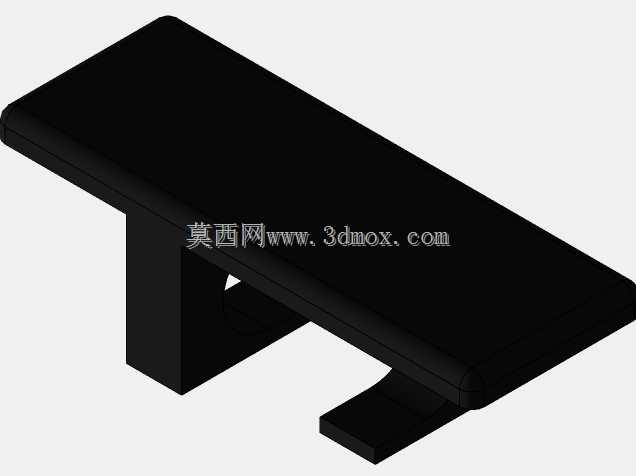

在低压配电、工控板卡、小型家电控制回路的设计环节，过流保护元件的选型与安装结构匹配，直接决定了设备故障状态下的电路切断可靠性，带盖保险丝座作为板载安装的熔断器承载部件，是这类场景里应用频次极高的防护配件。这款适配5X20毫米尺寸保险丝的带盖座体，设计阶段首先考虑的是板端安装的兼容性，底部伸出的直插式引脚间距经过校准，可直接匹配常规PCB板的预钻孔位，波峰焊或手工焊接时都能保证引脚与焊盘的贴合度，避免虚焊、引脚歪斜导致的接触电阻过大问题。座体主体采用绝缘耐温的工程塑料注塑成型，外壳壁厚经过受力校核，既可以在保险丝熔断产生瞬时高温时维持结构形态，不会出现壳体熔融变形波及周边板上元件的情况，也能在日常装配、检修插拔保险丝时提供足够的结构强度，不会因手部施力出现壳体开裂。带盖的结构设计并非冗余配置，一方面可以在设备运行过程中阻挡灰尘、凝露、金属碎屑直接接触保险丝两端的导电金属件，降低绝缘失效、意外短路的风险，另一方面在保险丝因过流熔断时，带盖结构可以阻挡熔断瞬间可能产生的电弧、金属飞溅，避免对周边密集排布的板载元件造成二次损伤。座体内部的导电夹片采用弹性金属材质冲压成型，夹片的开口尺寸与5X20保险丝的金属端帽过盈配合，既可以保证日常通电状态下的接触压力，减少接触压降带来的发热问题，也能在检修更换保险丝时无需额外工具即可完成插拔操作，降低现场维护的操作门槛。从安装边界来看，座体的整体外形尺寸经过紧凑化设计，在PCB板上占用的投影面积经过优化，不会过度挤占板上其他元件的排布空间，座体顶部的开盖位置预留了手指操作的间隙，即便是在元件排布相对密集的控制板上，也能顺利完成开盖换件的操作，不需要额外预留过大的操作空间。在实际选型匹配时，这类带盖保险丝座常被用于小功率电源模块、工控信号板、小型机电设备的控制回路中，相比裸露式的保险丝夹，带盖结构的防护等级更适配存在少量粉尘、湿度波动的工业现场环境，也能避免设备运输、装配过程中异物触碰保险丝导电部位引发的意外导通问题。建模过程中对座体的卡扣配合结构、引脚伸出长度、夹片的弹性形变空间都做了1:1的还原，结构设计人员可以直接将该模型导入PCB布局文件中，核对安装孔位、周边元件安全距离，也可以基于该模型调整设备外壳对应位置的检修开口尺寸，保证后期装配、维护的操作便利性。
