22mm无芯钛齿轮高扭矩舵机结构设计

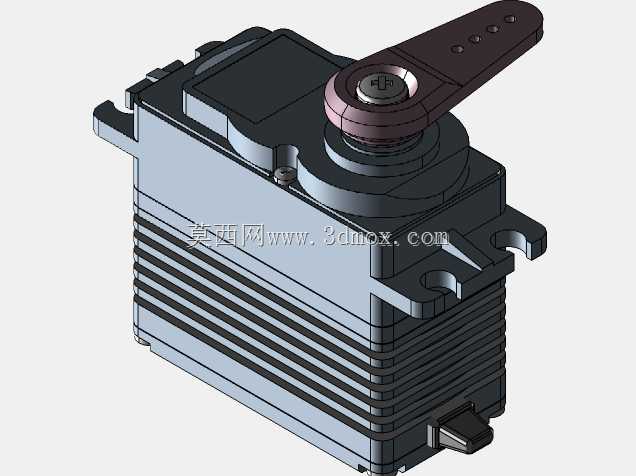

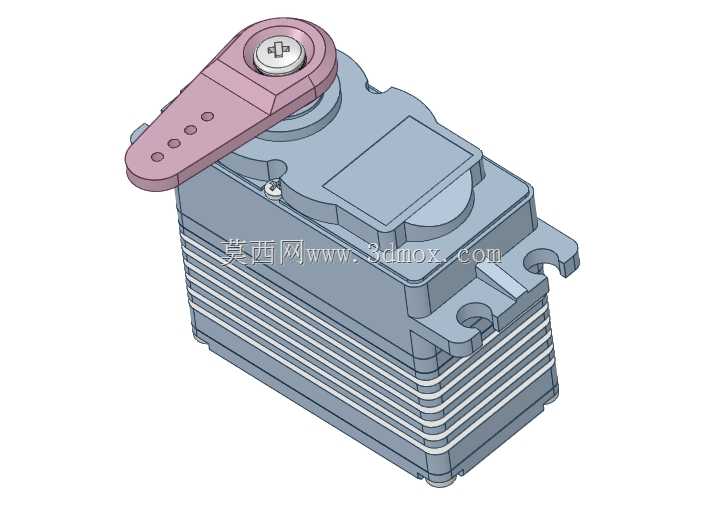

这款22mm规格的舵机结构，核心面向航模、车模、小型仿生机器人等需要精准角度控制的场景做适配，在实际选型中，这类舵机常被用于模型舵面偏转、机械臂关节驱动、小型自动化工位的角度切换环节，相比普通塑料齿轮舵机，无芯钛齿轮的配置能在高负载工况下减少齿轮崩齿、磨损的概率，适配频繁正反转的动态使用需求。从设计逻辑上看，建模阶段优先锁定了22mm的主体安装宽度边界，外壳两侧的带孔安装耳做了加厚处理，安装孔位的中心距严格匹配主流模型安装架的通用尺寸，避免用户安装时出现孔位错位需要二次扩孔的问题；主体外壳的散热筋结构沿壳体周向排布，在不额外增加壳体壁厚的前提下提升了整体结构刚性，同时能在舵机持续输出大扭矩时，通过增大壳体表面积辅助内部电机、齿轮组散热，降低长时间工作后的热衰减幅度。输出轴端配套的一字形摇臂做了等距安装孔设计，不同孔位对应不同的转动力臂，用户可以根据实际需要的输出扭矩、转动角度范围选择对应的安装孔位，摇臂与输出轴的配合采用D型轴定位，能消除转动间隙，提升角度控制的重复定位精度。内部传动组采用无芯电机搭配钛合金齿轮组的组合，无芯电机的转子惯量更低，启停响应速度更快，钛齿轮的齿面做了等模数等压力角的修形处理，啮合过程中齿侧间隙控制在极小范围内，正反转切换时的空程量被压缩，能满足高精度姿态控制的需求。壳体的上下盖合缝处做了定位止口设计，装配时能快速对齐，同时减少外部粉尘、水汽进入齿轮腔的概率，输出轴根部的密封槽可配套密封圈，适配户外使用的模型工况。在安装边界的考量上，除了两侧安装耳的孔位尺寸，输出轴的突出高度、摇臂转动的最大扫掠半径都做了明确的尺寸约束，用户在做整体装配布局时，可以直接参考模型的尺寸预留安装空间，不需要额外测量校核，避免出现摇臂转动时与周边结构件发生干涉的问题。整体结构没有冗余的设计特征，所有壳体凸起、筋位都服务于结构刚性提升、散热或者安装定位的实际需求，齿轮腔的内部空间刚好容纳整套传动组，在保证结构强度的前提下尽可能压缩了整体体积，适配模型内部紧凑的安装空间要求。
