间歇传动用日内瓦槽轮机构结构设计

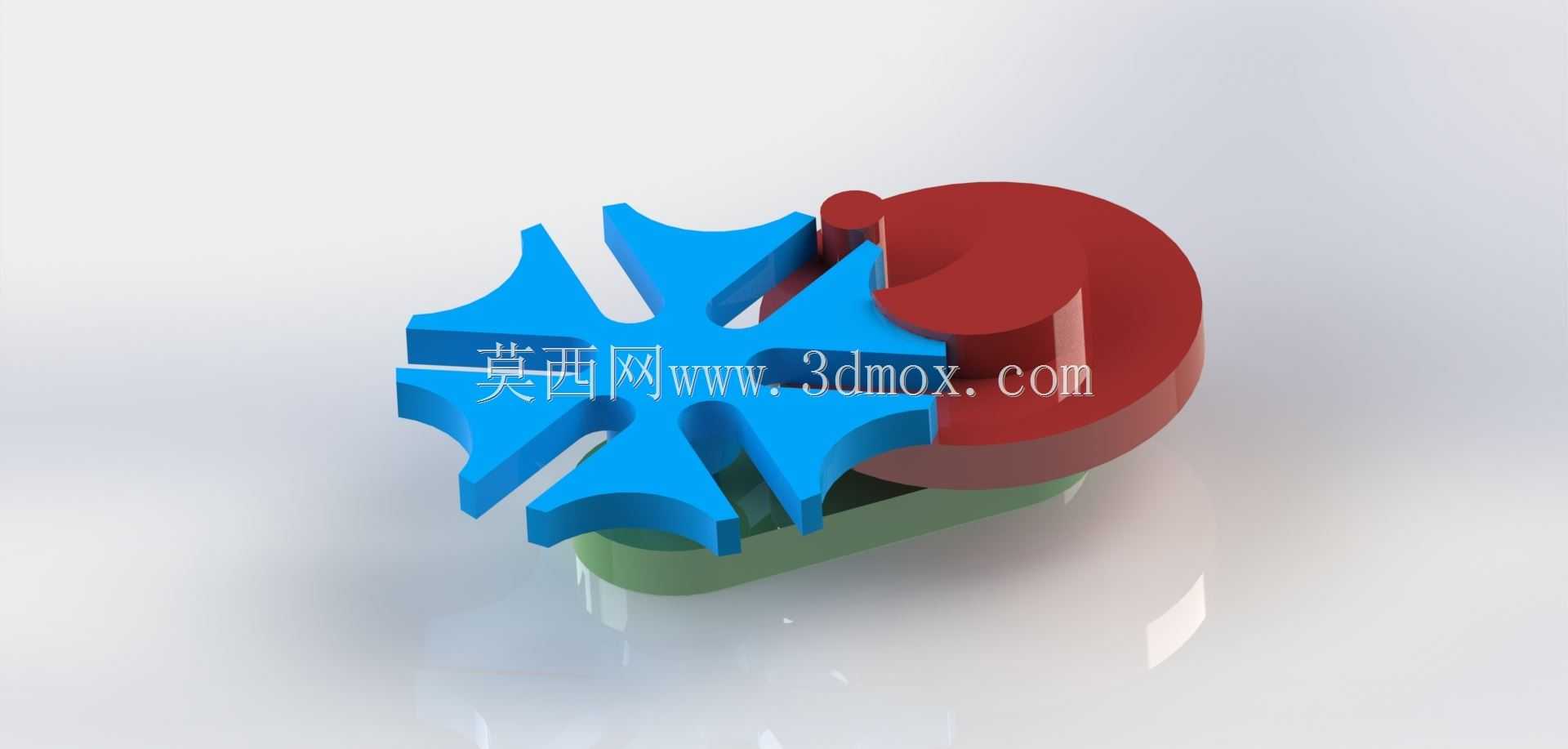

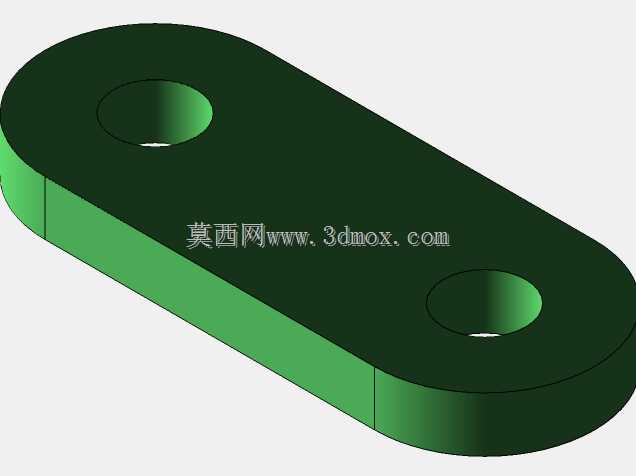

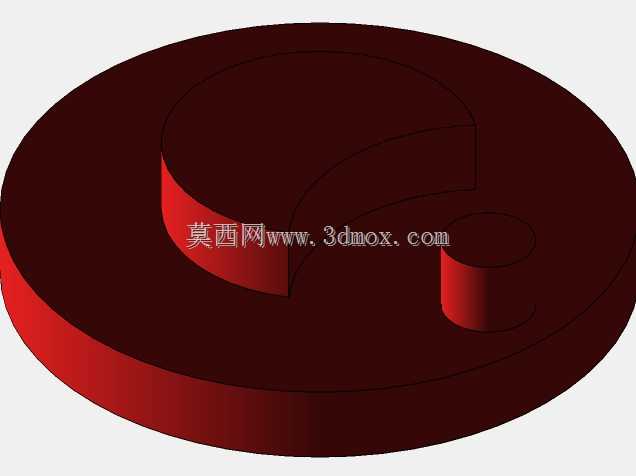

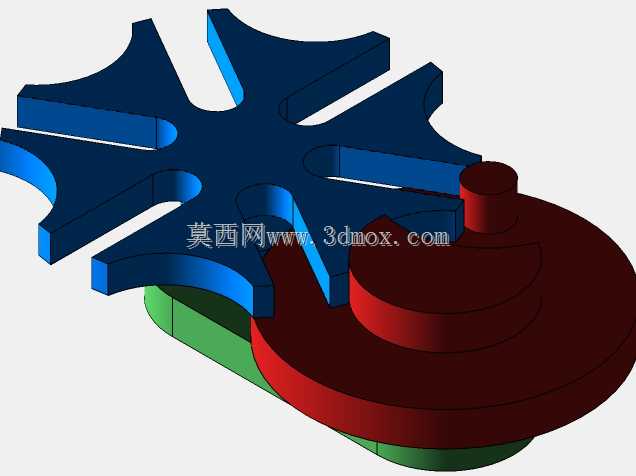

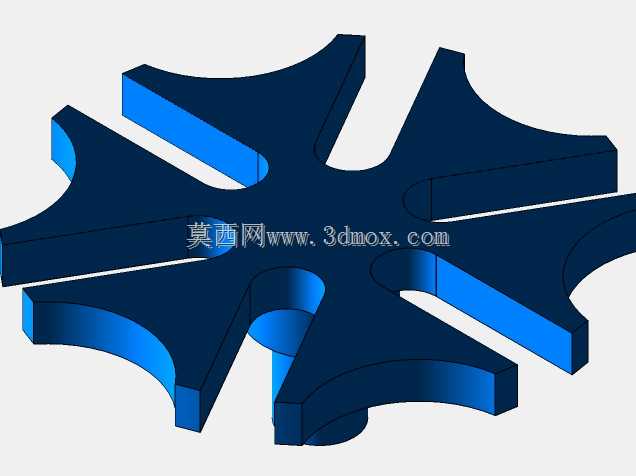

在多工位自动化装配、转盘式送料、印刷机械走纸、包装线间歇送进这类需要周期性转位停顿的工况里，日内瓦机构是应用占比极高的间歇运动实现方案，相比棘轮传动，它的传动冲击更小、分度精度更稳定，不存在棘轮跳齿的磨损隐患，在中低速轻载的间歇分度场景里，结构可靠性远高于其他间歇传动结构。这套槽轮结构采用外啮合槽轮搭配主动拨盘的经典布局，主动拨盘上的圆柱销在进入槽轮径向导槽时，会带动槽轮完成固定角度的旋转，当圆柱销脱离导槽后，拨盘上的圆弧锁止面会和槽轮的凹弧面完全贴合，将槽轮牢牢锁止在固定位置，不会因为负载惯性出现窜动，完全满足工位停顿期间的定位精度要求，不需要额外加装定位锁止结构，能大幅简化设备的整体传动链设计。从结构设计逻辑来看，这套机构的槽轮开设6条径向导槽，对应每次60度的分度转角，拨盘每旋转一周，槽轮完成一次转位加一次停顿的动作循环，运动和静止的时间比例由拨盘回转半径、圆柱销中心距以及槽轮导槽的深度共同决定，设计时需要严格控制圆柱销进入导槽时的切入角度，避免刚接触时出现刚性冲击，同时锁止弧的配合间隙需要控制在0.02-0.05mm区间，间隙过大会导致停顿时槽轮出现角向窜动，间隙过小则会出现锁止面卡滞，加剧运转磨损。安装边界上，这套机构的主动轴和槽轮轴为平行轴布局，两轴的中心距需要根据实际工位的回转半径匹配，槽轮的径向尺寸由分度角和中心距共同决定，安装时需要保证两轴的平行度公差在0.01mm/100mm以内，否则会导致圆柱销和导槽侧壁出现偏磨，大幅缩短机构使用寿命。实际应用中，这类机构常被集成在多工位转盘的底部，直接驱动转盘完成工位转位，停顿阶段可以完成零件装配、检测、下料等工序动作，不需要额外配置分度器，整体结构紧凑，传动效率高，维护时只需要定期在圆柱销和导槽配合面、锁止弧接触面涂抹润滑脂即可，没有复杂的易损件，在中低速间歇分度场景下的使用寿命可以达到上万小时。需要注意的是，这类外啮合日内瓦机构的转向和主动拨盘转向相反，设计整机传动布局时需要提前匹配电机的输出转向，同时槽轮的导槽数量决定了分度数，若需要更小的分度角，可以增加导槽数量，但对应的拨盘锁止弧尺寸也要同步调整，保证锁止时的接触面积足够，避免停顿期间出现位置偏移。
