JDY-10蓝牙通讯模块板卡结构设计

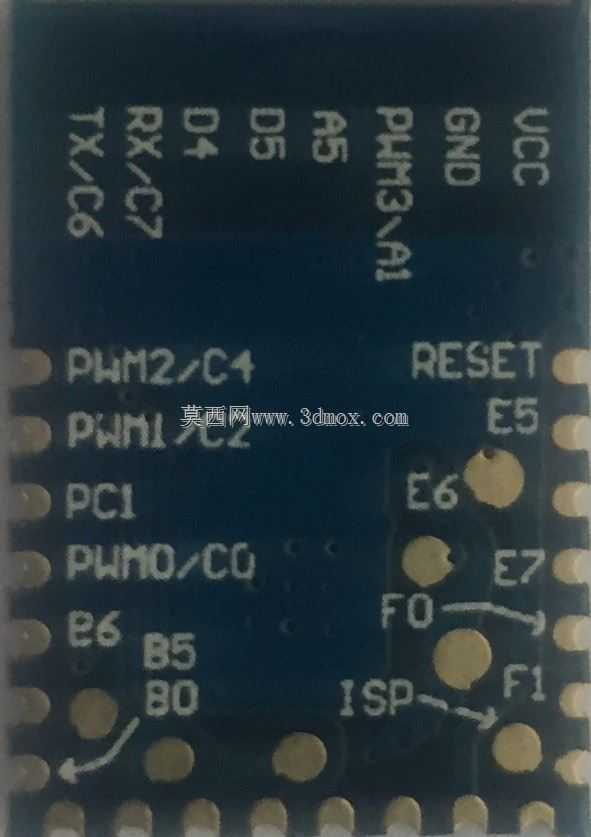

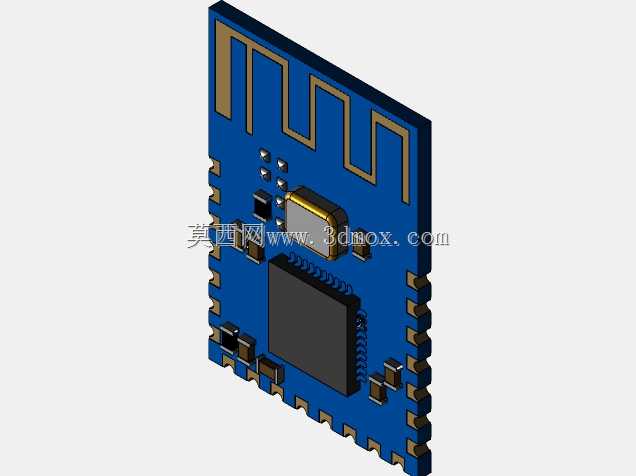

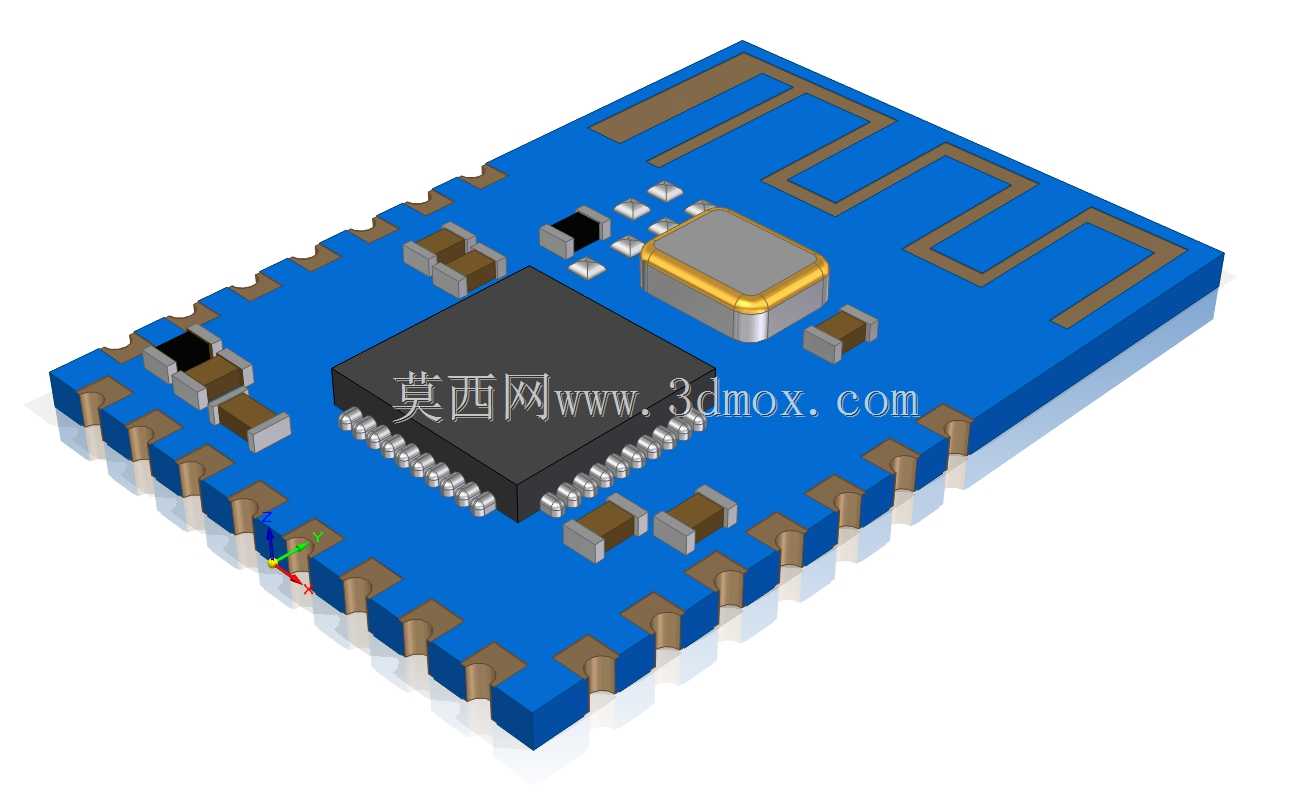

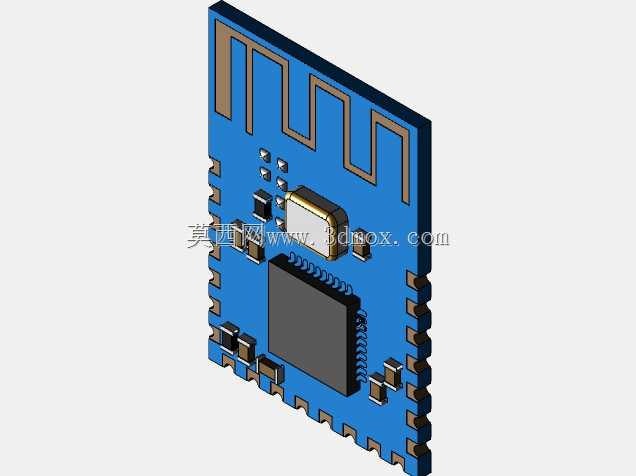

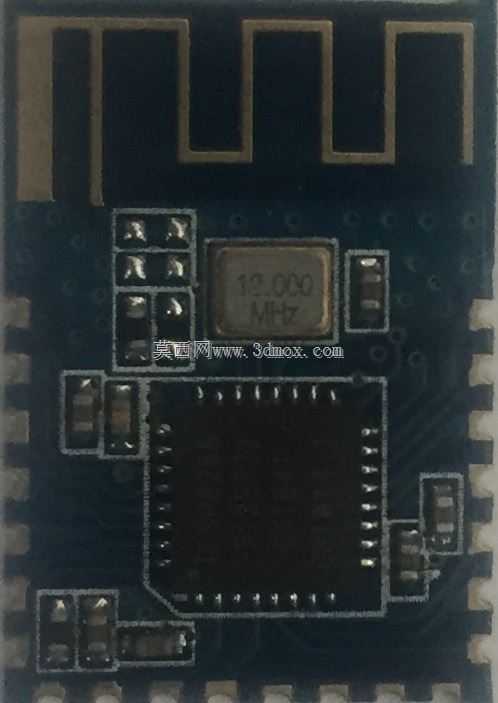

在嵌入式无线数据传输场景中，这类蓝牙板卡的结构设计需要兼顾射频性能、安装适配性与生产装配便利性，建模过程中需要还原每一处结构细节，为后续整机集成提供准确的装配参考。板载PCB采用蓝色阻焊设计，板边排布半孔焊盘，这类焊盘设计主要用于贴片式焊接，可直接将模块焊接在主控载板上，相比插针式连接能进一步压缩整机堆叠高度，适合对安装空间有严格限制的便携设备、小型传感终端使用。板上核心主控芯片采用QFN封装，建模时还原了芯片引脚的细密排布与底部散热焊盘结构，实际生产中该区域需要预留钢网开窗，保证回流焊时焊锡量充足，避免虚焊问题。射频匹配区域的走线按照板载PCB天线的阻抗要求做了避让设计，板端的倒F型PCB天线没有额外增加金属屏蔽罩，建模时保留了天线区域的净空边界，实际集成时该区域不能有金属结构件覆盖，否则会大幅降低蓝牙信号的收发灵敏度，影响有效通讯距离。板载的晶振元件做了独立的结构还原，晶振下方的PCB区域预留了局部地铺铜隔离，避免板上其他高频信号对时钟源造成干扰，保证蓝牙通讯的频偏处于合规范围内。周边的阻容元件全部按照0402封装尺寸建模，排布时避开了螺丝安装孔与板边拼板位置，满足SMT贴片生产的工艺要求，不会出现元件干涉贴装吸嘴、过回流焊时元件移位的问题。模块的整体厚度控制在极低范围内，最高的元件为板载晶振，建模时标注了元件最高点与PCB底面的高度差，方便结构工程师在做整机外壳设计时预留足够的内部空间，避免外壳挤压元件造成损坏。板边的半孔焊盘间距按照标准贴片模块的尺寸设计，兼容通用的蓝牙模块封装尺寸，可直接替换同封装的其他蓝牙模块，降低硬件改版的结构调整成本。建模过程中同步还原了PCB的基材厚度、铜箔层对应的结构分层，在做整机EMC仿真时可直接调用该模型，评估板卡与周边金属结构的电磁兼容特性，提前规避信号干扰问题。实际选型使用时，该模块可通过串口与主控MCU连接，实现透明数据传输，广泛适用于智能家居终端、工业无线传感节点、便携医疗设备、消费类数码产品的短距离数据通讯场景，结构设计上的标准化封装也让硬件迭代时无需重新调整整机结构，大幅缩短产品开发周期。
