带鼓式制动器的越野巴哈车轮结构设计

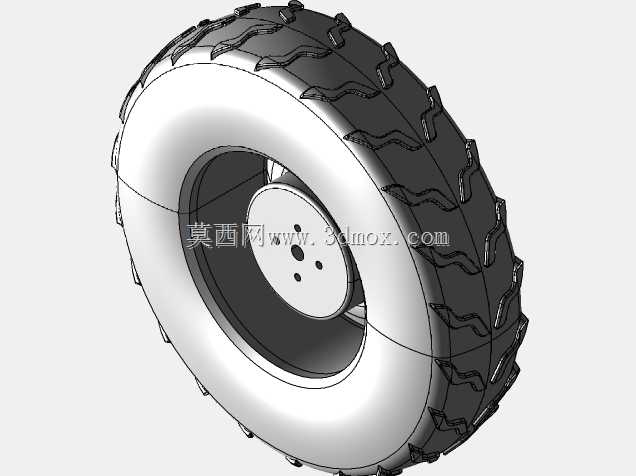

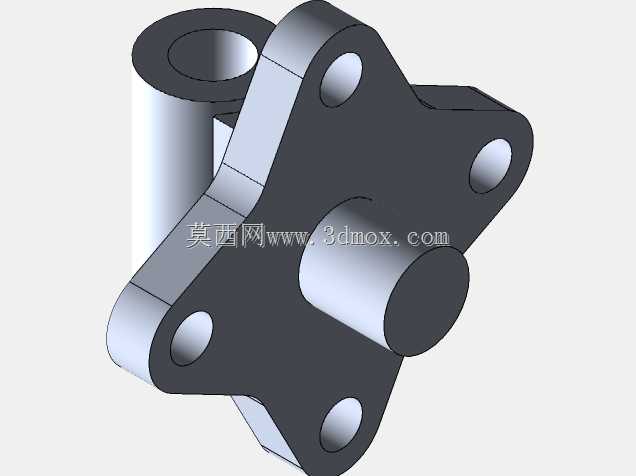

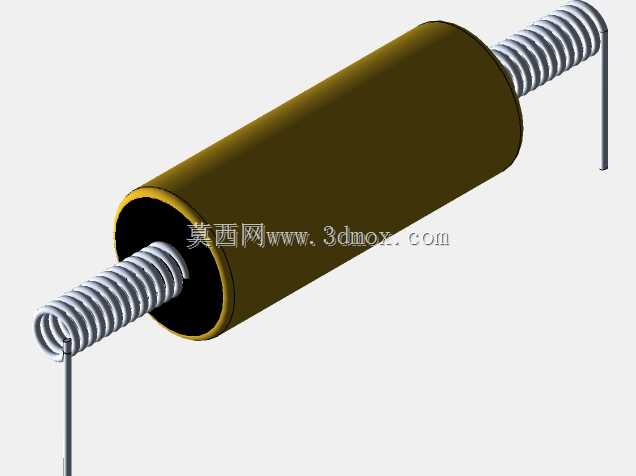

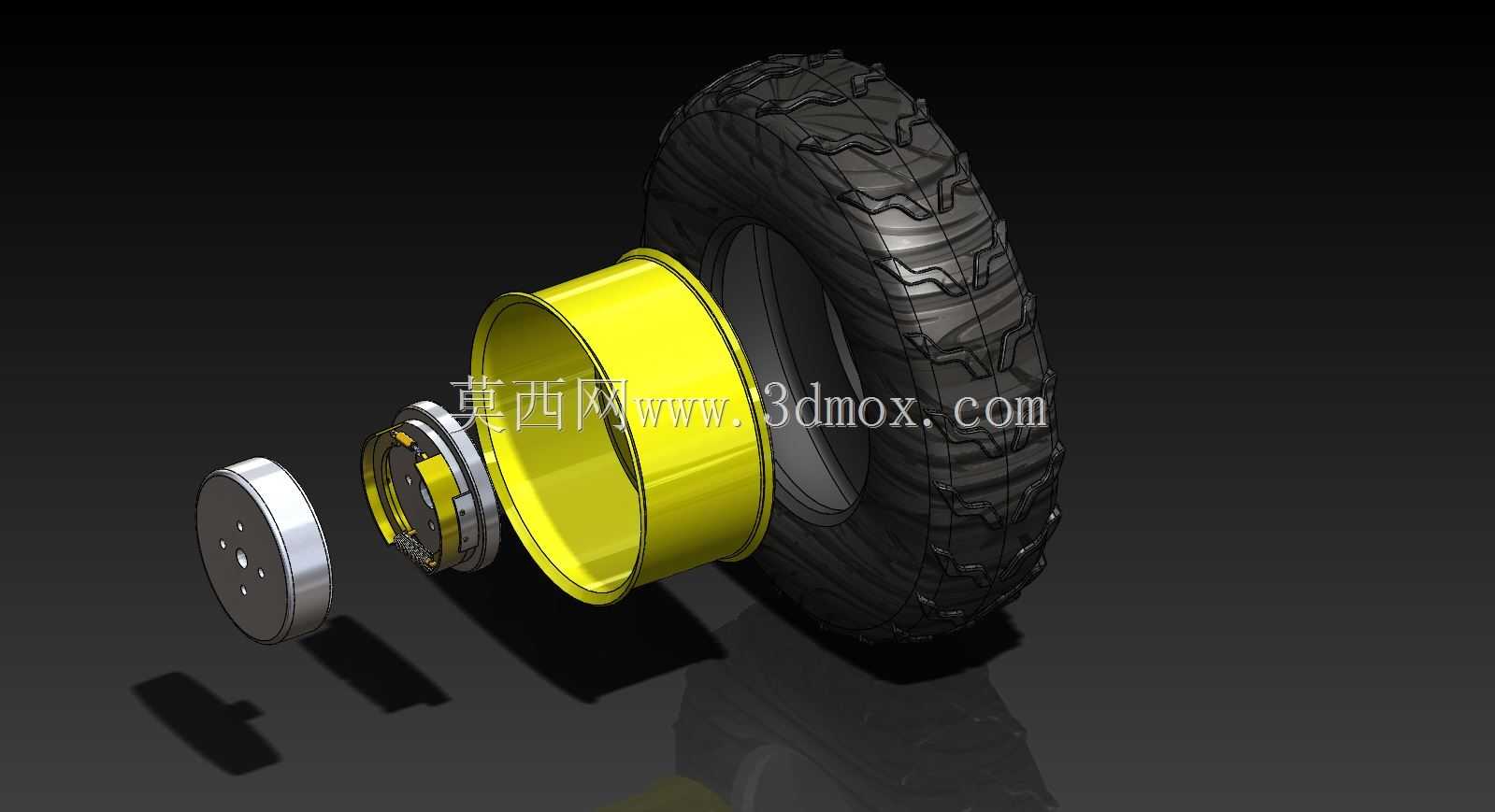

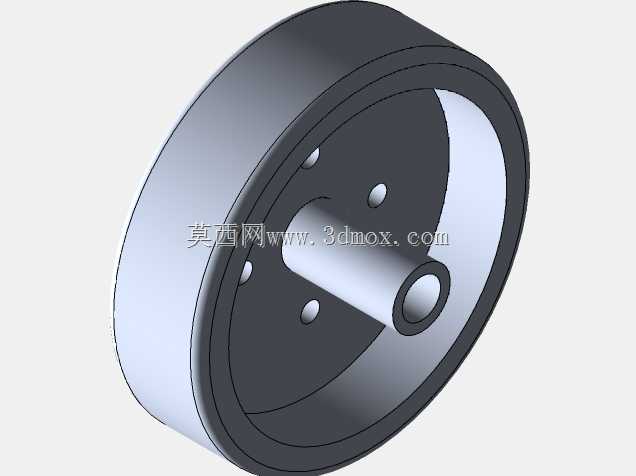

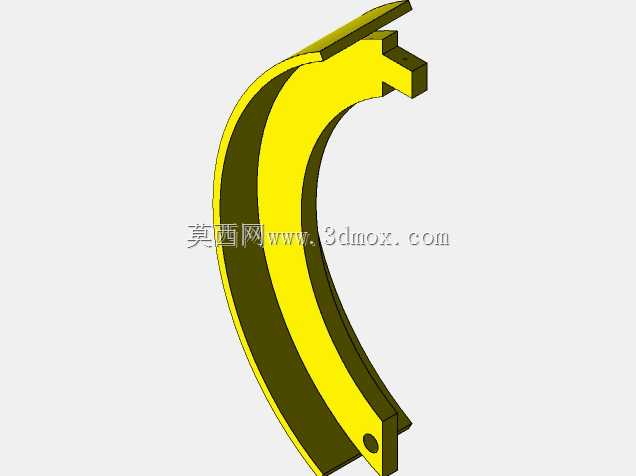

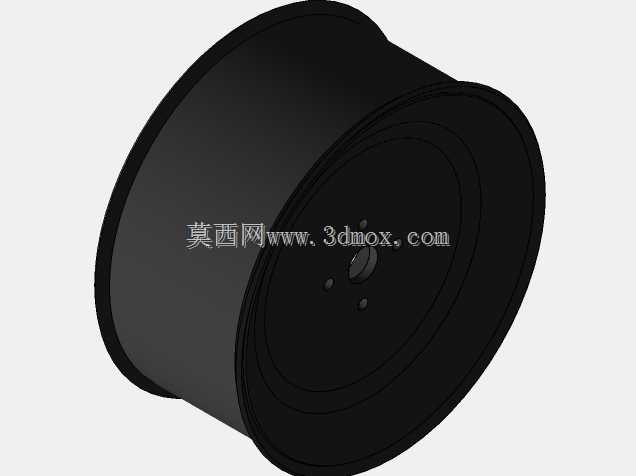

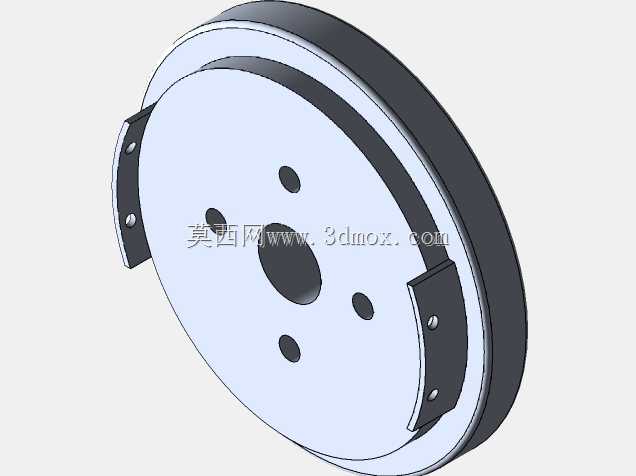

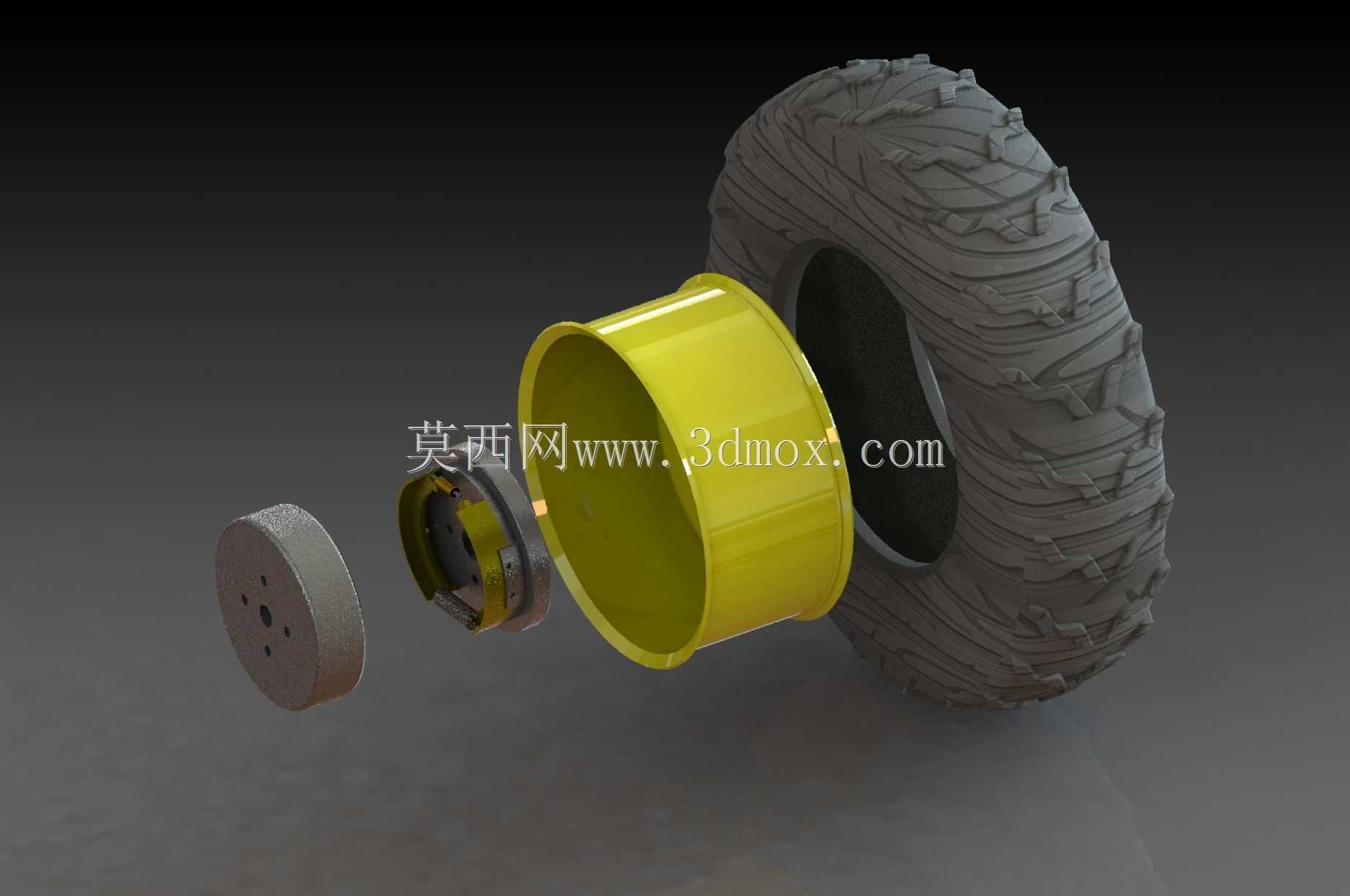

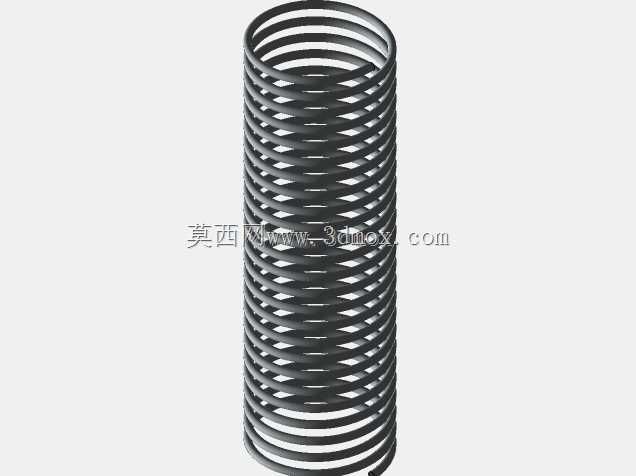

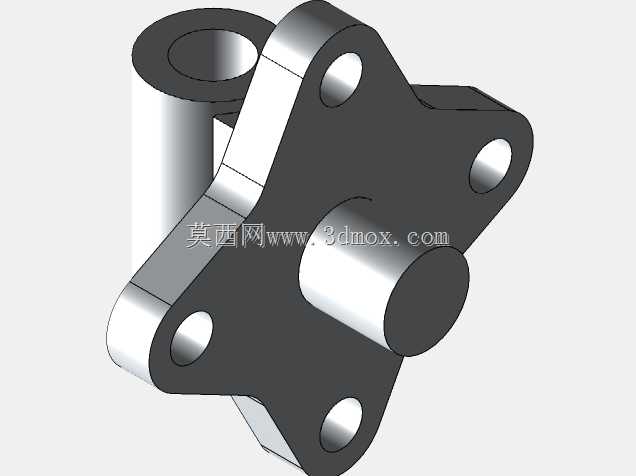

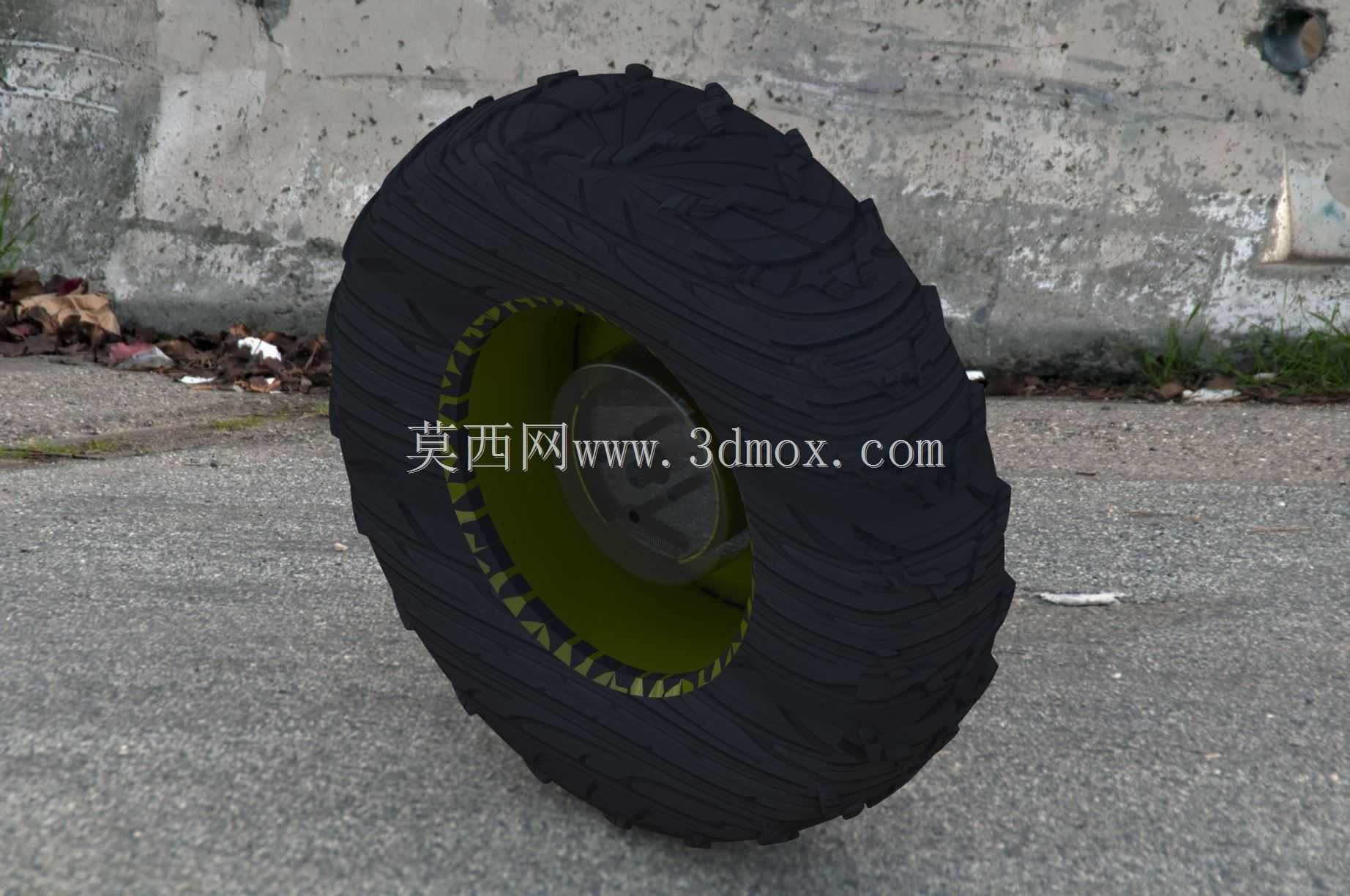

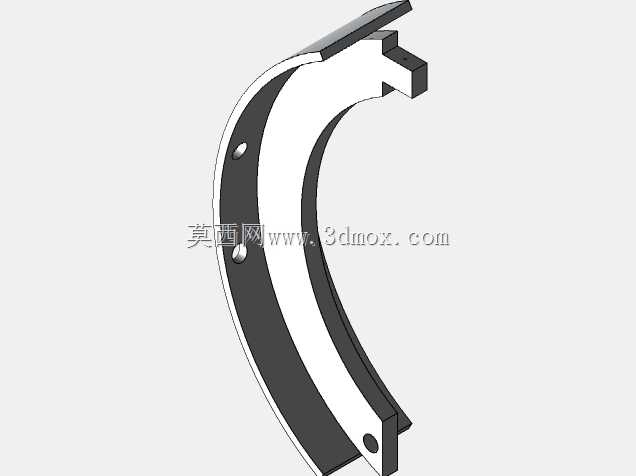

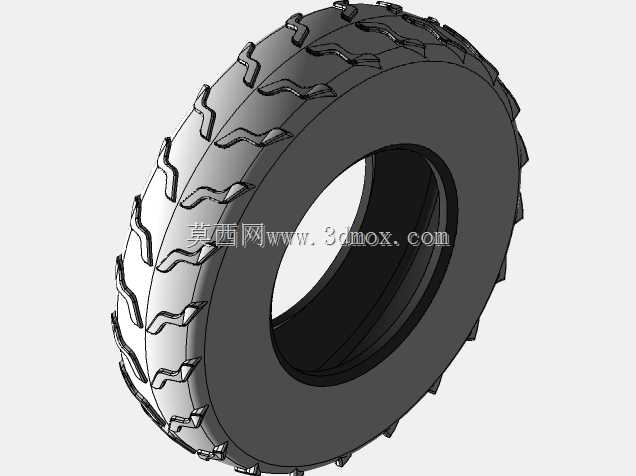

这套车轮总成主要面向巴哈越野赛事的非铺装路面行驶场景，针对赛事中常见的泥泞、碎石、陡坡等复杂路况做了针对性的结构匹配，可直接适配巴哈赛车的前/后悬安装点位，满足赛事中高强度冲击、频繁制动的使用需求。鼓式制动器集成在轮辋内侧的安装腔体内，制动鼓与轮辋采用同轴定位设计，制动蹄片的张开行程经过匹配调校，在越野场景下泥水侵入制动腔的概率更低，相比同尺寸盘式制动器拥有更强的抗污损能力，低速大扭矩制动工况下的制动力输出更线性，适配巴哈赛事中频繁的低速冲坡、急减速工况。轮胎采用大颗粒块状越野胎纹设计，胎纹沟槽深度较常规民用越野轮胎更深，胎块边缘做了倒角处理，在松软泥地可以通过胎块嵌入土层获得足够抓地力，碎石路面下胎块的形变空间可缓冲路面冲击，降低轮辋受冲击变形的概率。轮辋采用分体式装配结构，黄色轮辋筒体与外侧胎圈座、内侧制动安装法兰通过螺栓同轴紧固，安装时可先将制动器底板固定在转向节/后桥半轴法兰上，再依次装入制动蹄片、复位弹簧、制动鼓，最后扣合轮辋筒体并安装轮胎，装配流程无需专用胎具，赛事现场的维修更换效率更高。设计过程中对安装边界做了严格校核，制动器总成的最大回转直径小于轮辋内径，预留了足够的散热间隙，长时间连续制动后热量可通过轮辋筒体的导热作用快速散出，避免制动鼓过热出现制动力热衰减。轮辋的安装孔位节圆直径、中心孔尺寸完全匹配巴哈赛车通用的半轴法兰规格，制动器的制动摇臂安装角度预留了调节余量，可适配不同布置形式的制动拉线管路，无需额外做转接支架修改。轮胎的充气压力适配范围覆盖赛事常用的低压越野区间，低胎压下胎侧的形变量可进一步吸收路面颠簸，配合悬架系统提升整车在颠簸路面的行驶稳定性，胎体的帘线层做了加强设计，可抵御碎石切割、硬物冲击，降低赛事中爆胎的故障概率。整个总成的转动惯量经过优化，在保证结构强度的前提下尽可能降低非簧载质量，提升悬架的响应速度，让车轮在颠簸路面可以更紧密地贴合地面，提升整车的操控表现。
