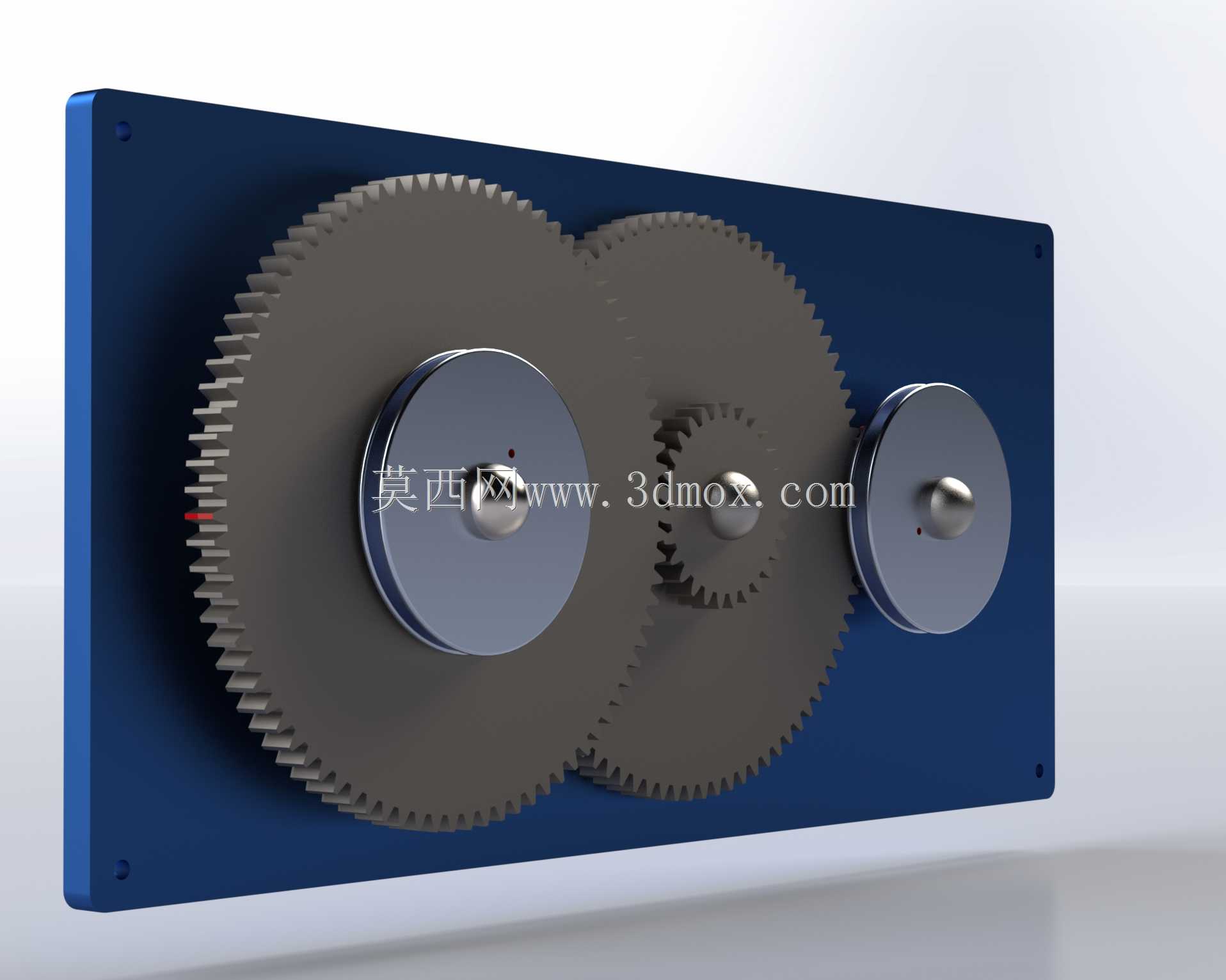

多级啮合正齿轮传动机构装置

这套正齿轮传动装置可直接适配中小功率的传动换向、减速增扭场景，常见于轻工输送线、小型自动化设备的动力传递环节，也可作为教学演示教具用于机械原理课程的传动比演示，帮助从业者直观理解定轴齿轮传动的啮合逻辑。整套机构采用安装基板作为承载基体，所有齿轮轴均通过轴孔定位固定在基板上，安装时需保证各轴的平行度公差控制在0.02mm以内，避免啮合过程中出现偏载、齿面磨损加剧的问题。基板的安装孔位采用对称布局，可直接通过螺栓固定在设备机架的预设安装面上，安装边界预留了足够的扳手操作空间，无需额外设计避让结构。设计过程中优先考虑了传动平稳性需求，各级齿轮的模数保持统一，齿宽根据传递扭矩的大小做了差异化匹配，大齿轮采用更大齿宽来承受输入端传入的扭矩，中间过渡小齿轮兼顾传动比匹配与载荷传递，输出端小齿轮直接对接负载轴，可根据实际需求更换输出轴的连接形式。齿轮啮合侧隙按照通用机械传动的标准预留，既可以保证常温下运转无卡滞，也能抵消少量加工与装配带来的误差，不需要额外增加间隙调整结构。整套传动的传动比通过四级齿轮的齿数匹配实现，可将输入端的高转速低扭矩转换为输出端的低转速高扭矩，适配需要降低转速提升输出力矩的工况。齿轮的齿形采用标准渐开线齿形，加工时可直接采用滚齿工艺成型，不需要特殊定制刀具，加工成本可控，适合小批量配套生产。轴端采用轴肩与挡圈结合的轴向定位方式，可承受运转过程中产生的少量轴向力，避免齿轮出现轴向窜动影响啮合精度。实际装配时需要在各齿轮的啮合面涂抹润滑脂，降低齿面磨损，延长整套机构的使用寿命，日常维护仅需定期检查润滑脂状态与轴的固定螺栓松紧度即可，运维难度较低。
