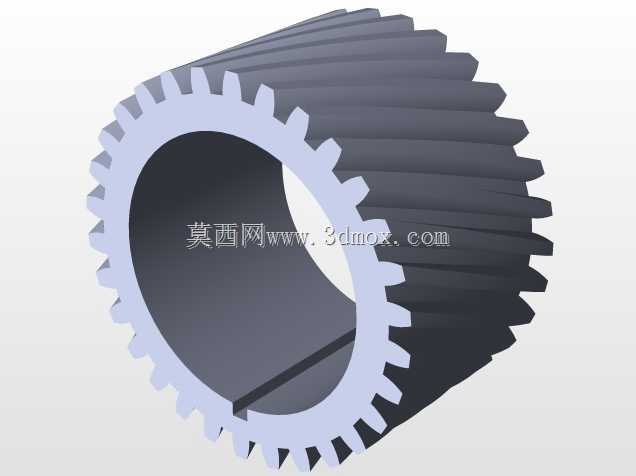

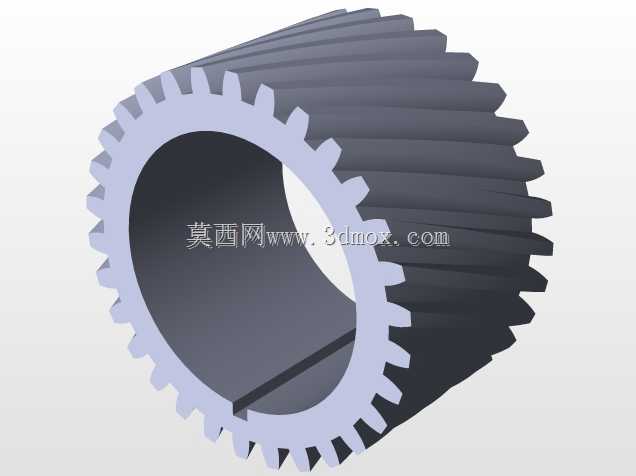

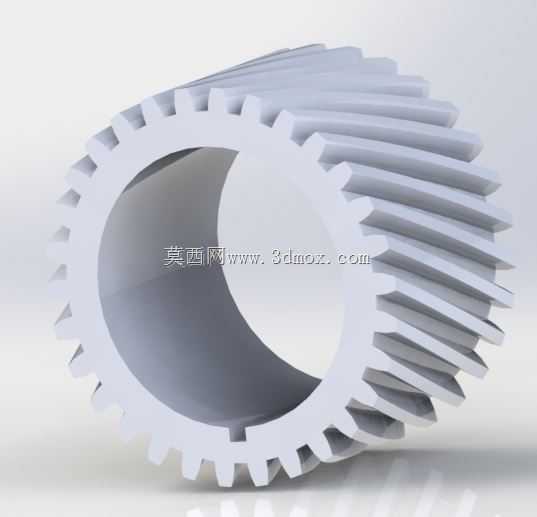

带键槽斜齿圆柱传动齿轮结构

这款带键槽的斜齿圆柱齿轮，是平行轴传动系统里的核心传力零件，日常在各类需要平稳传递扭矩的工业传动场景中都能见到它的身影，从输送线的动力传递单元，到中小型设备的减速传动段，再到机床进给机构的传动链路，这类斜齿轮的应用覆盖了绝大多数需要恒定传动比的平行轴动力传输场景。和直齿圆柱齿轮相比，斜齿轮的轮齿是沿螺旋角方向逐步进入啮合状态的，啮合过程不存在直齿轮那种整齿突然接触、突然脱离的冲击，因此传动过程的噪音更低、承载能力更强，适合中高速、中等载荷的连续传动工况。设计这款齿轮时，首先要匹配对应传动链路的中心距、传动比要求确定齿轮的模数、齿数、齿宽以及螺旋角参数，螺旋角的取值通常控制在8到20度区间内，螺旋角过大会导致轴向力激增，对配套轴承的轴向承载能力提出过高要求，螺旋角过小则无法发挥斜齿轮平稳传动的优势。内孔处设计的3*4规格键槽，是用来和配套传动轴实现周向固定的，键槽的尺寸公差、对称度公差直接影响齿轮和轴的装配精度，若键槽对称度超差，装配后会出现齿轮偏摆，啮合时齿面接触不均，轻则加剧齿面磨损，重则引发断齿故障。齿轮的内孔尺寸需要和配合轴径做基孔制配合选择，根据传动载荷的大小、是否需要频繁拆装来确定配合公差带，固定连接的传动场景通常选择过渡配合，需要定期拆卸维护的场景则选择间隙更小的过渡配合或者轻过盈配合。齿宽的设计需要考虑轴系的刚性，若支撑轴的跨距较大、轴系刚性偏弱，齿宽取值不宜过大，避免出现载荷沿齿宽分布不均的偏载问题。轮齿部分的齿向误差、齿形误差都需要控制在对应精度等级的公差范围内，通常通用工业传动场景选择8级精度即可满足使用要求，高速传动场景则需要提升到7级甚至更高精度。齿轮的端面需要和内孔轴线保持垂直，端面跳动公差需要控制在合理范围，避免装配后齿轮在轴上出现倾斜，影响啮合间隙的均匀性。实际选型使用时，需要注意配对齿轮的螺旋角大小相等、方向相反，同时核算轴系的轴向承载能力，必要时可以采用人字齿轮结构抵消轴向力，但单斜齿轮结构加工更简便、装配难度更低，在绝大多数常规传动场景中性价比更高。键槽的位置设计需要避开轮齿的应力集中区域，内孔和键槽的过渡处需要做微小倒角，避免装配时刮伤轴表面，同时减少应力集中带来的轮毂开裂风险。
