齿轮轴组件结构设计与静力学分析

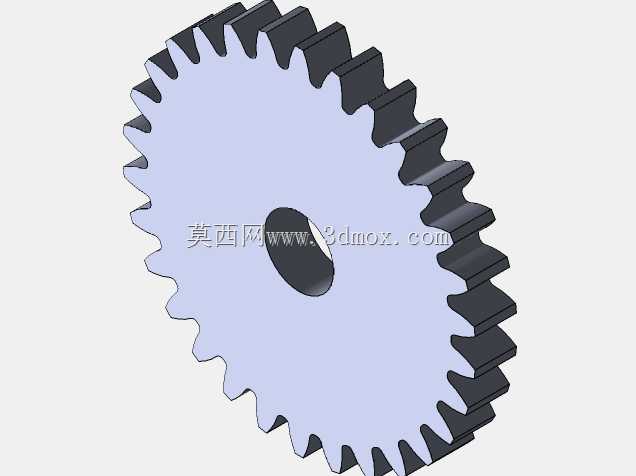

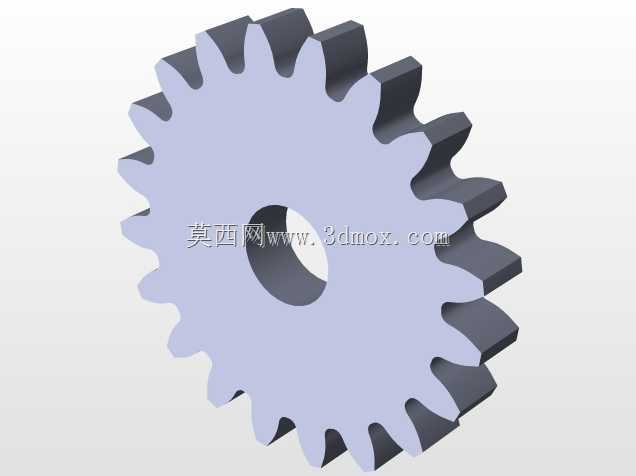

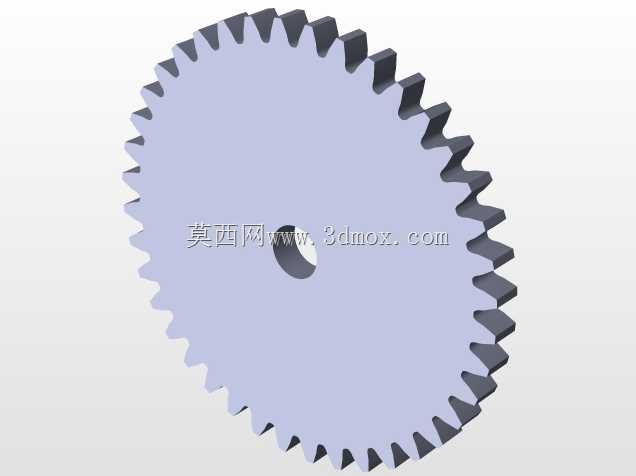

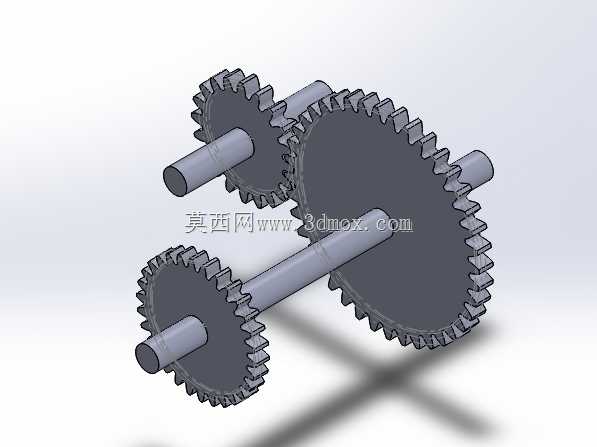

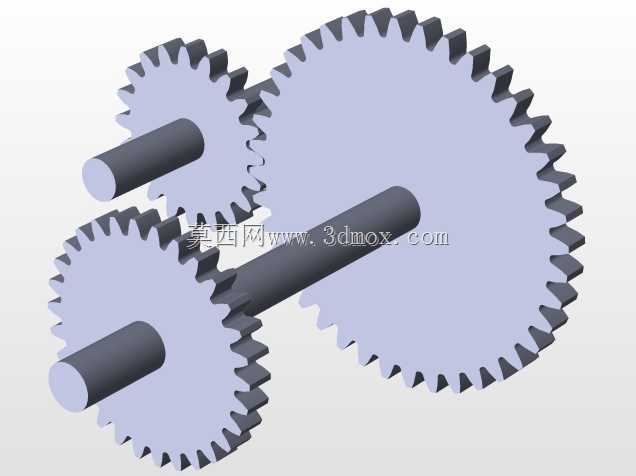

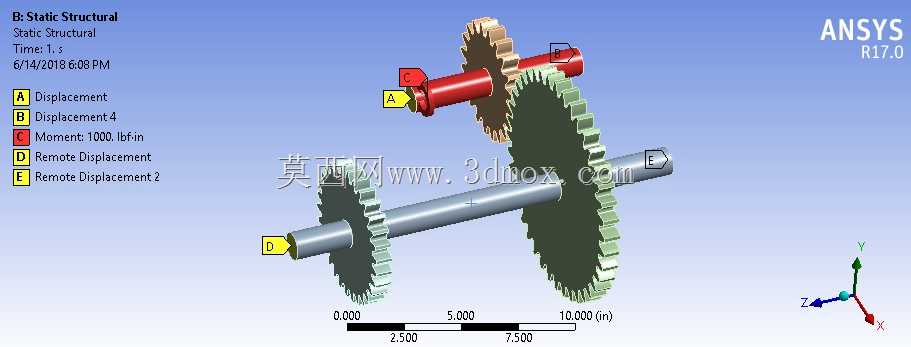

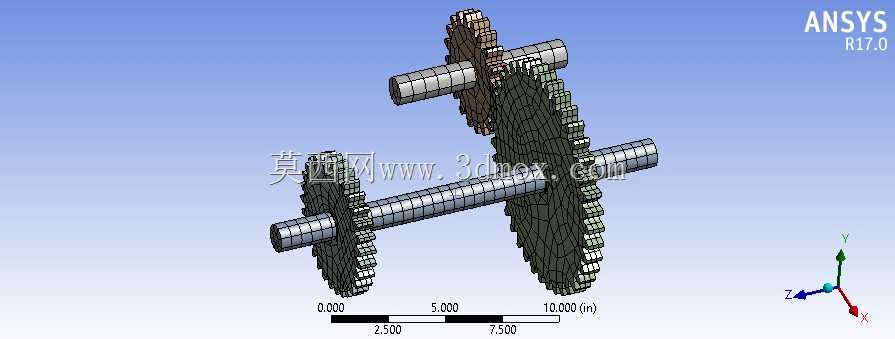

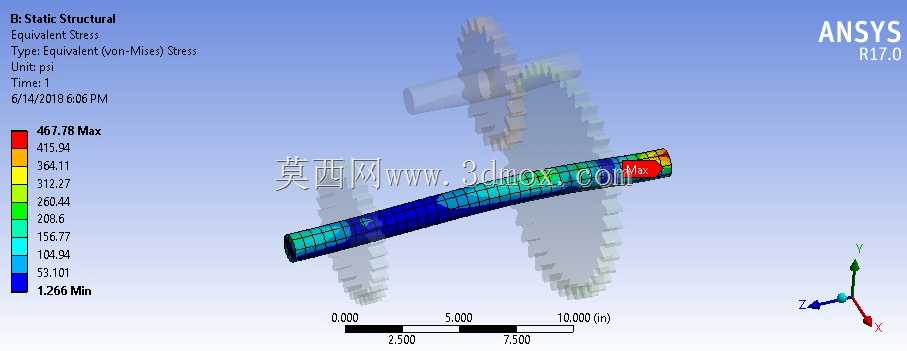

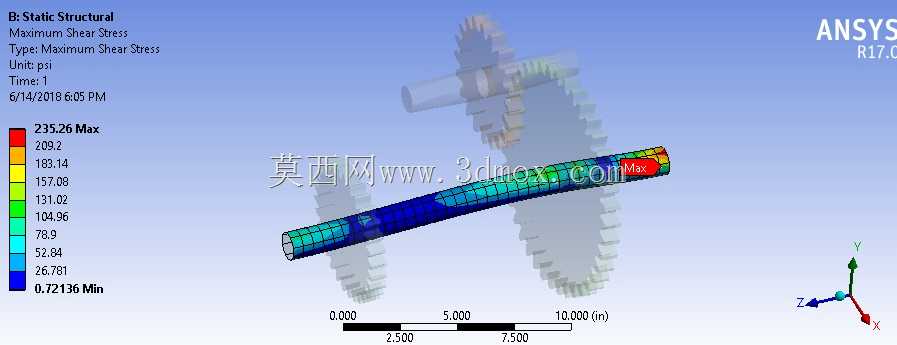

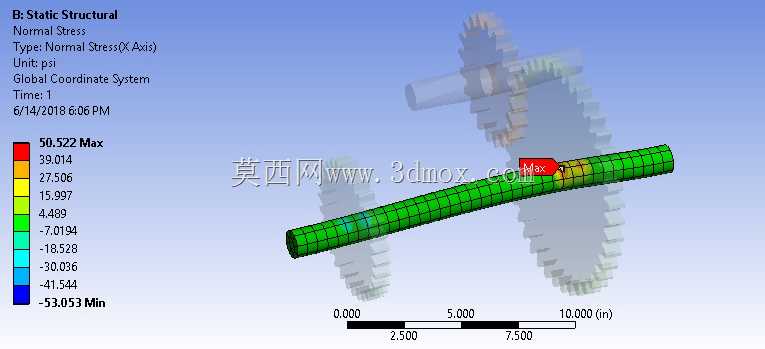

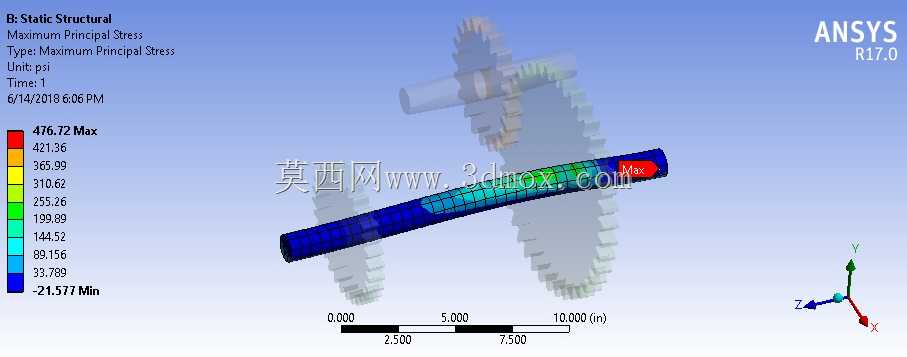

在常规的回转类传动设备中，齿轮与轴的配合组件是动力传递路径上的核心承载单元，这类组件广泛应用于中小功率的减速传动、输送设备驱动端、轻工机械的动力输出工位，承担着改变转速、传递扭矩的核心作用，其结构合理性直接决定整套传动系统的运行稳定性与服役寿命。从实际工程落地的角度看，这类齿轮轴组件的设计首先要匹配安装边界的约束：轴段的阶梯结构需要依次对应轴承安装位、齿轮定位轴肩、锁紧件卡槽、输出端配合位，每一段轴径的尺寸差既要满足零件装配的推入行程要求，也要兼顾轴肩处的应力集中系数控制，避免变径位置在交变扭矩作用下出现疲劳裂纹。齿轮部分的参数匹配需要和轴的扭转刚度适配，当轴的长径比偏大时，不能选用过大的齿宽，否则会因为轴的挠曲变形导致轮齿啮合时出现偏载，加速齿面的点蚀与磨损。设计过程中会先完成三维实体的装配约束，确认齿轮与轴的周向固定采用普通平键连接时，键槽的位置要避开轴的最大应力截面，同时平键的工作面配合公差要满足扭矩传递的挤压强度要求，不会在重载启动时出现键的剪切失效。静力学分析环节会模拟实际工况下的载荷施加：在齿轮的啮合齿面施加对应额定扭矩的切向力与径向力，在轴的两个轴承支撑位置施加固定约束，求解得到的等效应力云图可以直观看到轴的应力集中区域，也就是图中显示的轴段靠近齿轮配合的位置应力值最高，这一区域的应力值需要控制在材料许用应力范围内，若应力超出阈值，就需要调整对应轴段的过渡圆角大小，或者适当加大轴径来提升承载能力。外形尺寸的设定上，轴的总长度要匹配安装腔的轴向空间，齿轮的齿顶圆直径不能和周边的箱体壁、相邻传动件发生运动干涉，轴端的倒角尺寸既要满足装配时的导向需求，也不能因为倒角过大削弱轴端的配合长度。这类组件在实际装配时，齿轮的轴向定位靠轴肩与轴用挡圈共同实现，需要保证齿轮安装后不会在运转过程中出现轴向窜动，同时轴承内圈与轴的过盈配合量要控制在合理区间，过盈量太大会导致轴承装配后游隙过小出现运转卡滞，过盈量太小则会出现内圈跟转磨损轴颈。从结构优化的角度，分析得到的低应力区域可以适当做减重处理，比如非配合轴段在满足刚度要求的前提下减小轴径，既可以降低组件整体重量，也能减少转动惯量，提升设备启停阶段的动态响应表现。轮齿部分的修缘量也可以结合轴的变形量做匹配调整，抵消轴挠曲带来的啮合偏差，让轮齿的啮合接触斑点分布更均匀，降低传动过程中的冲击与噪音。
