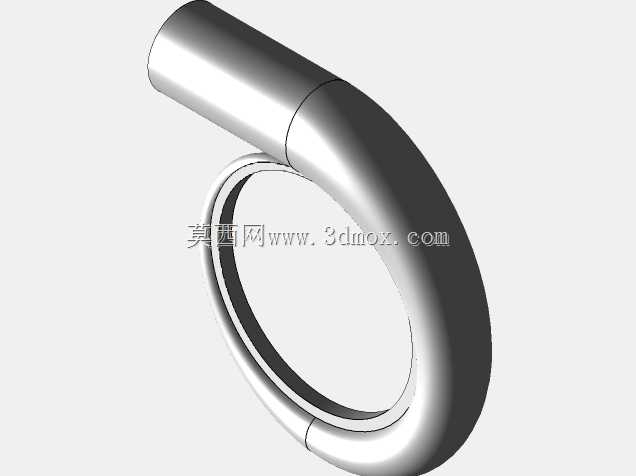

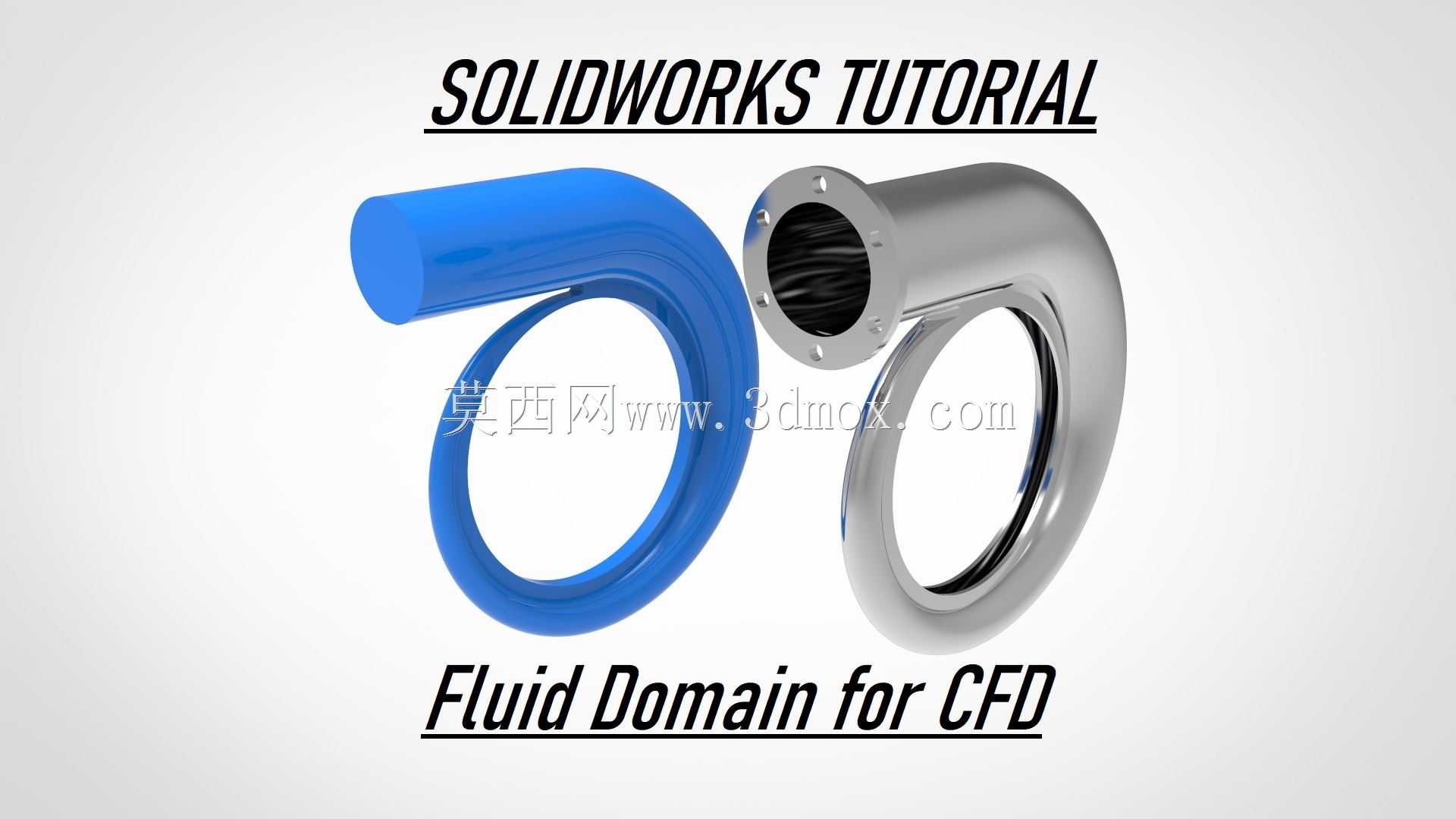

离心泵蜗壳流体域CFD仿真用三维结构

在流体输送类设备的水力开发环节，蜗壳作为离心泵、部分容积式流体设备的核心过流部件，承担着收集叶轮甩出流体、将流体动能逐步转化为压能、引导流体平稳进入出口管路的关键作用，其流道设计的合理性直接决定设备整体水力效率、运行振动噪声水平以及宽工况适配能力。本次呈现的结构为蜗壳对应的流体计算域，是开展CFD流场仿真分析的核心载体，区别于蜗壳的实体结构模型，流体域完全提取了介质在蜗壳内部流经的全部空间，覆盖从环形收集流道到出口扩散段的完整过流区域，能够精准还原流体在部件内部的真实流动路径。从设计逻辑来看，该流体域的构建完全匹配蜗壳的水力设计思路：环形流道截面沿圆周方向按照等速度矩原则逐步扩大，确保叶轮周向甩出的流体能够在流道内均匀汇集，避免局部流速突变引发的水力损失；出口段采用渐扩式结构设计，扩散角度控制在流体不发生边界层分离的合理区间内，逐步降低介质流速，将动能高效转化为压力能，同时减少出口段的流动湍动。在实际工程应用中，这类流体域模型主要用于水力性能仿真验证，可通过数值模拟获取不同流量工况下蜗壳内部的速度分布、压力分布、湍动能分布数据，定位流道内的涡流、二次流、流动死区等不合理结构，为蜗壳的型线优化提供量化依据，相比传统的水力模型试验，基于该流体域的仿真分析能够大幅缩短研发周期，降低试验成本。从安装边界与尺寸适配角度，该流体域的进口端完全匹配对应叶轮的出口直径与安装位置，确保仿真计算时叶轮出口的流动参数能够无偏差传递到蜗壳流道内；出口端的法兰连接尺寸、通径与现场配套的出口管路完全一致，可直接对接管路流体域开展整机级的流场耦合计算；流体域的外壁轮廓完全贴合蜗壳实体的内壁面，在建模过程中严格控制了壁面边界的几何精度，避免因几何简化导致的仿真结果失真，能够准确反映壁面粗糙度、局部圆角等细节结构对流场的实际影响。在开展CFD计算时，该流体域可直接进行网格划分，针对近壁面区域、隔舌位置等流动参数梯度较大的区域进行网格加密，能够精准捕捉隔舌处的动静干涉现象、流道内的流动分离情况，为评估蜗壳的水力损失、压力脉动特性提供可靠的计算基础，可广泛应用于清水输送泵、化工流程泵、中开式离心泵等各类带蜗壳结构的流体设备研发与优化工作中，帮助结构设计人员在样机加工前完成多轮水力性能迭代，提升最终产品的运行稳定性与能效水平。
