精密多工位旋转安装支架结构设计

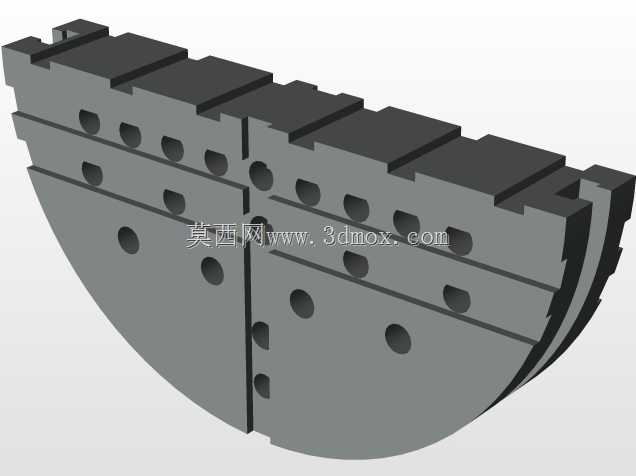

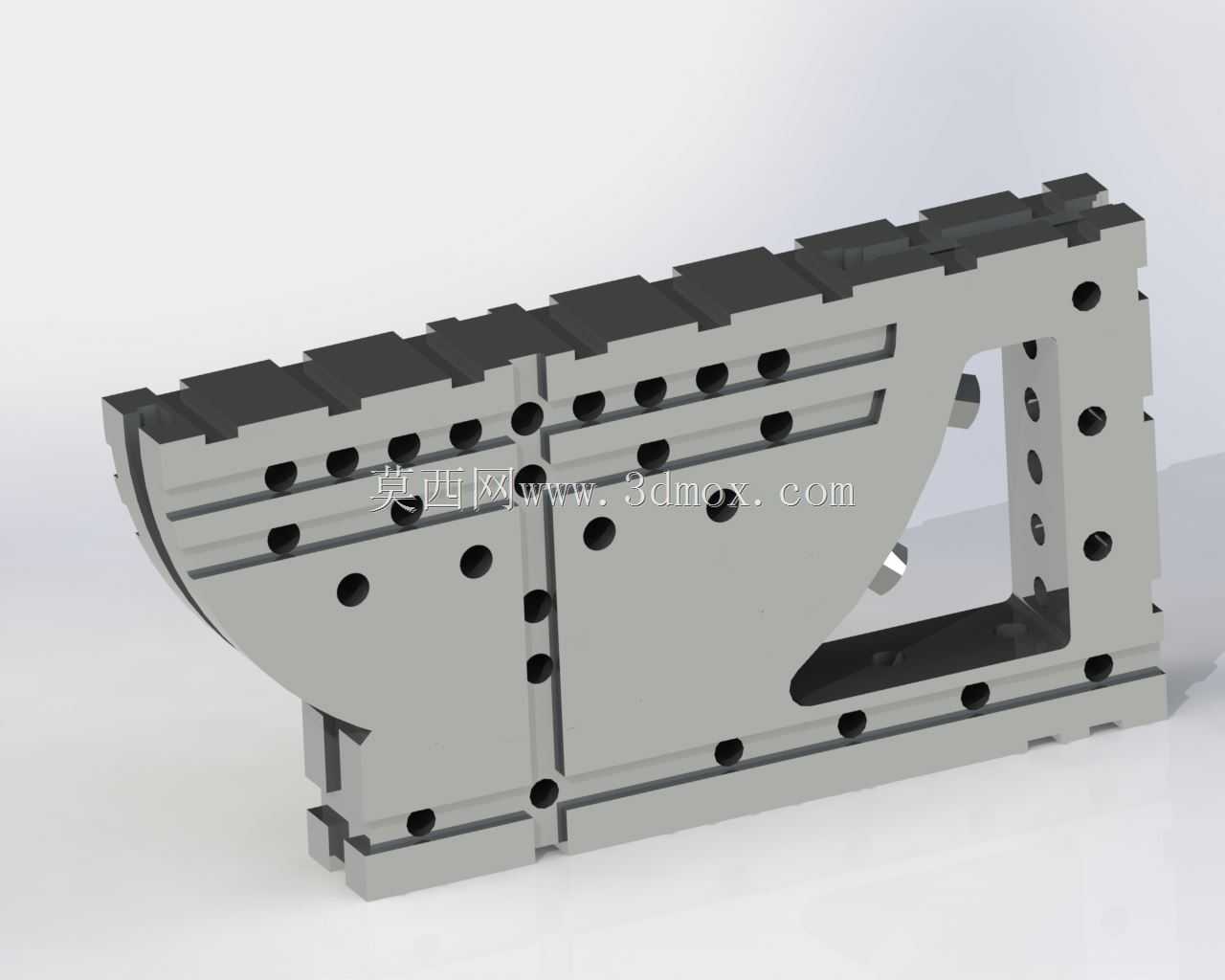

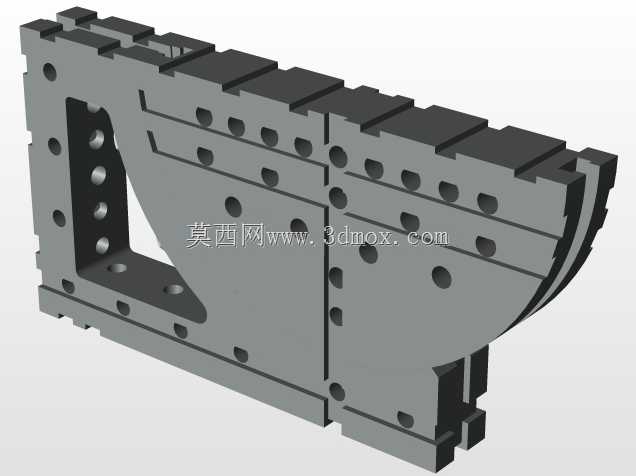

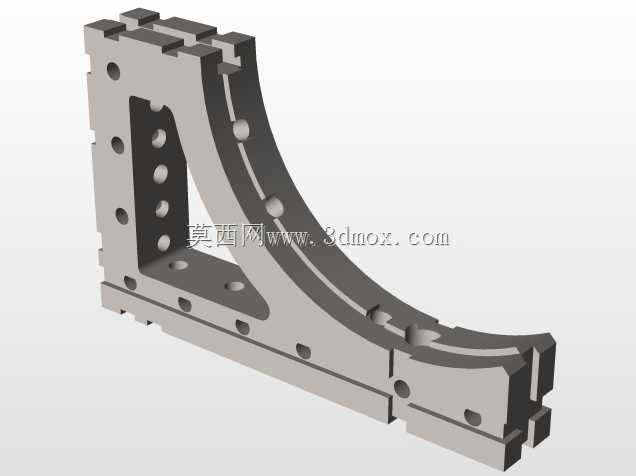

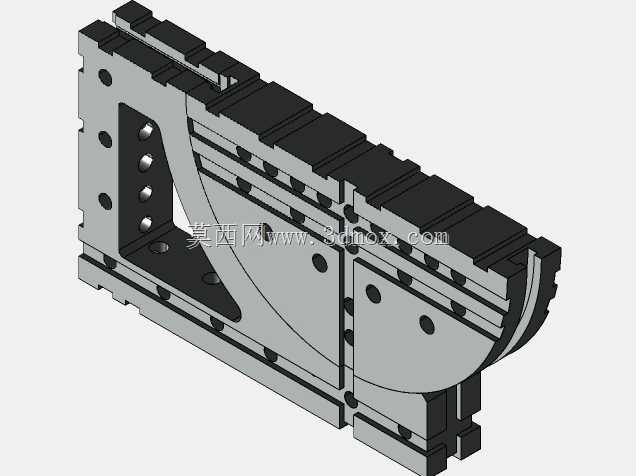

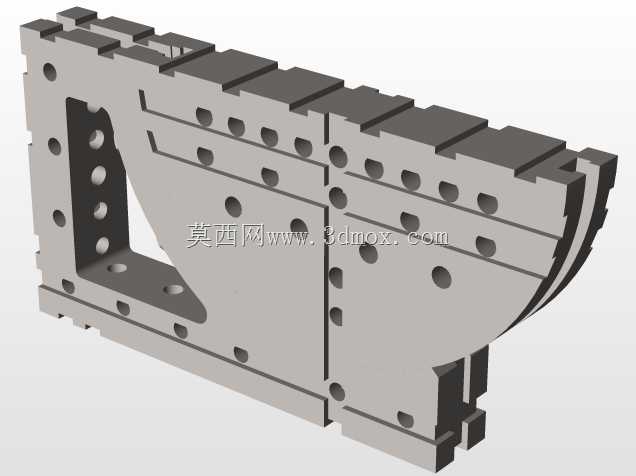

这类旋转支架多用于多工位自动化装配、检测工位的角度切换承载场景，在精密光学检测、小型零部件组装、激光打标工位中十分常见，核心作用是为末端执行工装、检测探头或者工件载具提供稳定的旋转支撑基准，同时兼顾多方向的安装拓展能力。从结构设计来看，整体采用一体化铣削成型的基体结构，主体截面为L型布局，弧形过渡段有效降低了直角位置的应力集中问题，避免频繁旋转启停过程中出现结构形变。基体上分布的多组等距安装孔位，采用标准孔距设计，可直接适配市面主流规格的线性导轨、滑台模组的安装需求，无需额外加工转接板，减少装配累积误差。支架的上下端面均设计有T型槽安装结构，可实现不同方向的快速装夹，既可以水平固定在设备工作台面作为旋转基座，也可以竖直安装在立式机架侧面拓展工位空间。设计过程中优先考虑了安装边界的兼容性，整体厚度方向预留了足够的安全余量，侧面的镂空减重区域在不降低结构刚性的前提下，有效减少了整体自重，降低旋转驱动端的负载扭矩要求。支架的旋转配合面采用了高精度的平面度设计，可适配交叉滚子轴承的安装需求，保证旋转过程中的径向与轴向跳动控制在微米级，满足精密加工、检测场景的精度要求。不同位置的安装孔做了沉头处理，装配后螺栓头部不会突出安装平面，避免干涉周边运动部件的运行轨迹。弧形侧边的多组螺纹孔可用于安装限位块、传感器支架、缓冲组件等附属配件，无需额外在基体上二次钻孔，适配不同工位的功能拓展需求。这类支架在实际使用中，可搭配伺服旋转平台实现0-360度任意角度的精准定位，承载能力可覆盖多数小型工装、检测组件的安装需求，在3C电子组装、小型精密零件加工、实验室检测设备中应用广泛，结构设计兼顾了刚性、轻量化与拓展性，可直接作为标准工装组件集成到各类非标自动化设备中，减少设计人员的重复建模工作量，同时成熟的结构形式经过实际工况验证，可有效降低设备开发过程中的结构失效风险。
