VaporessoSKRR-S雾化器微型储油玻璃槽结构

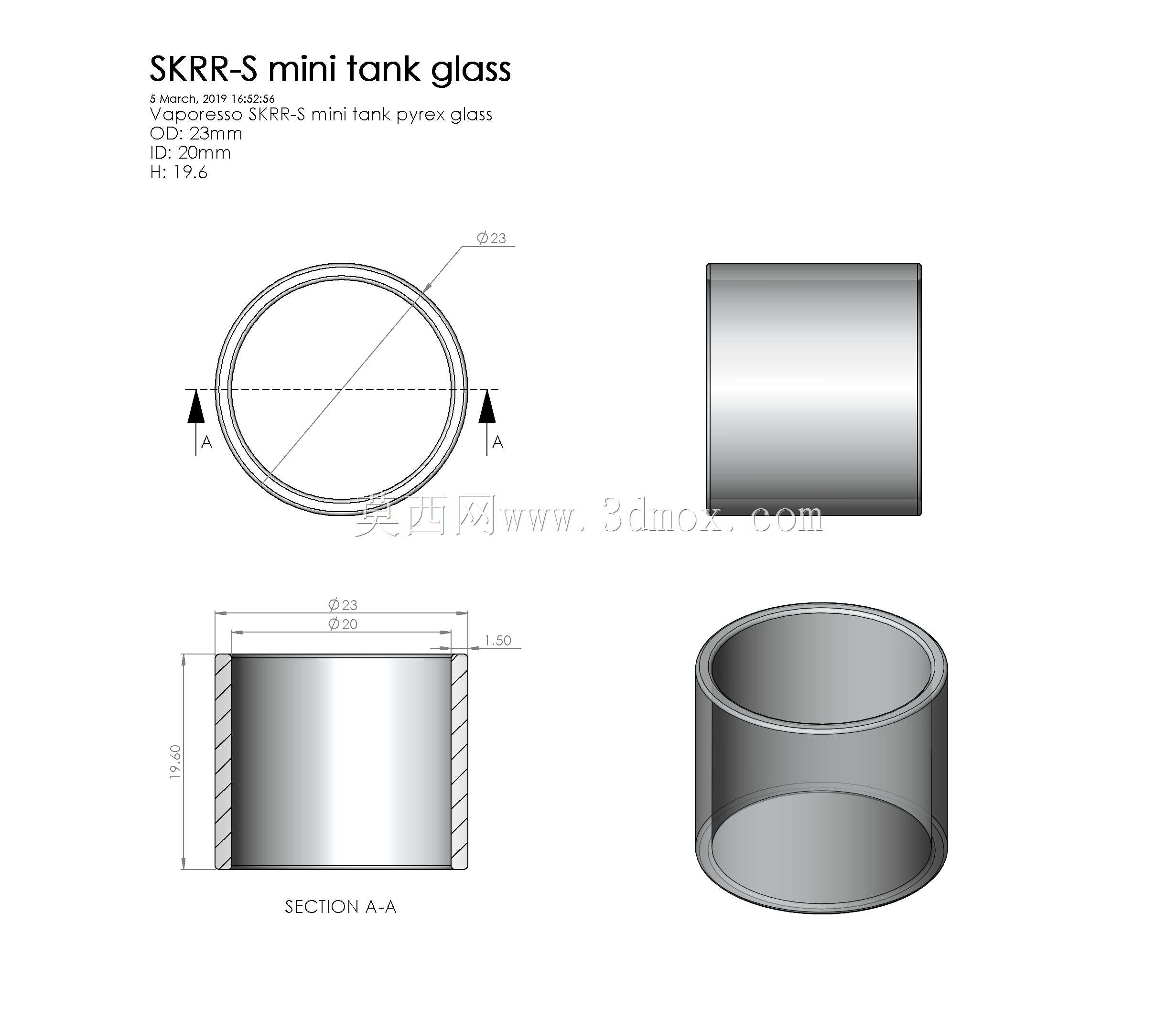

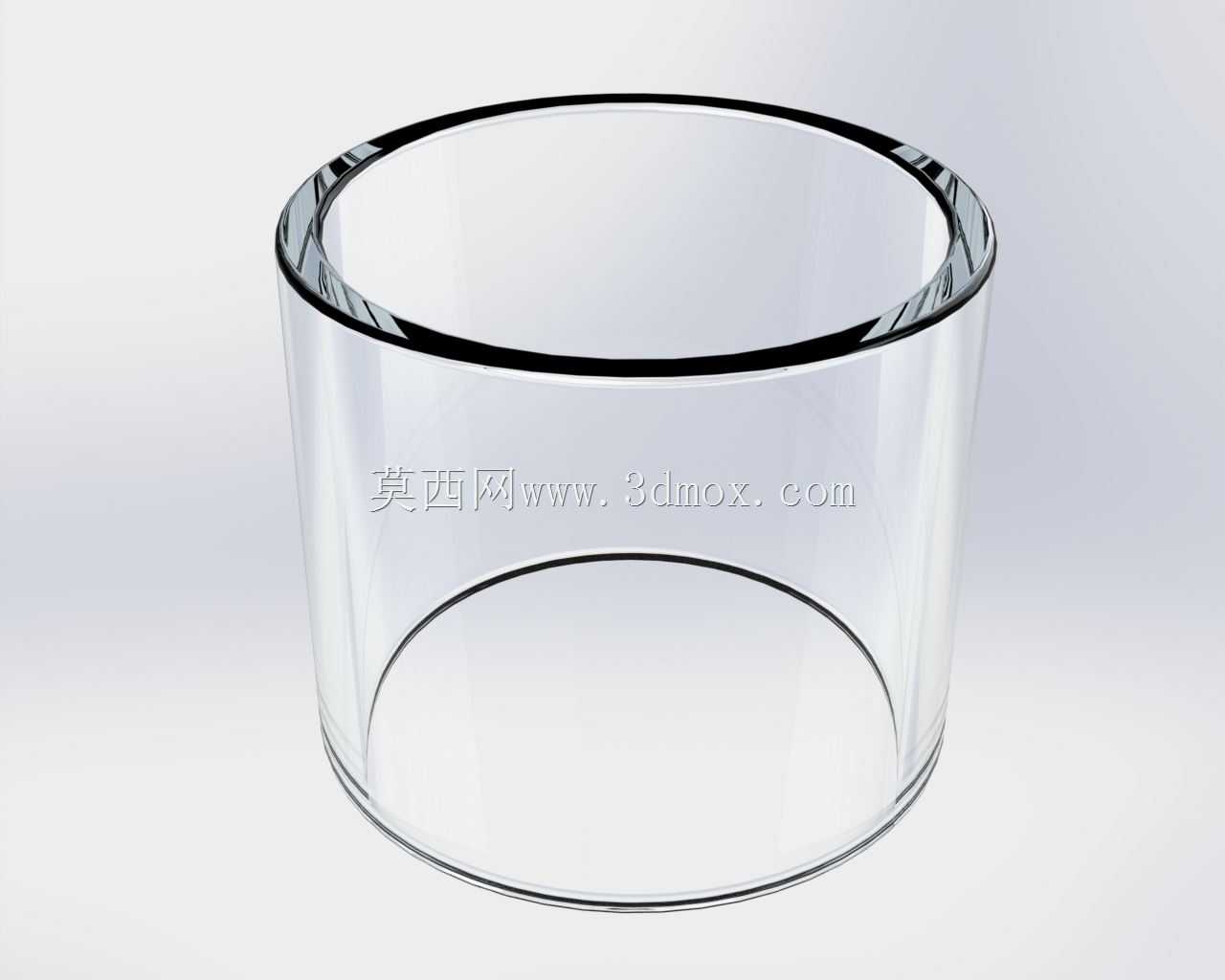

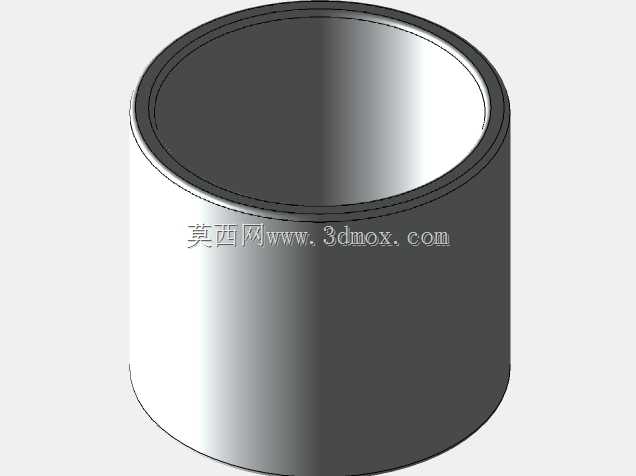

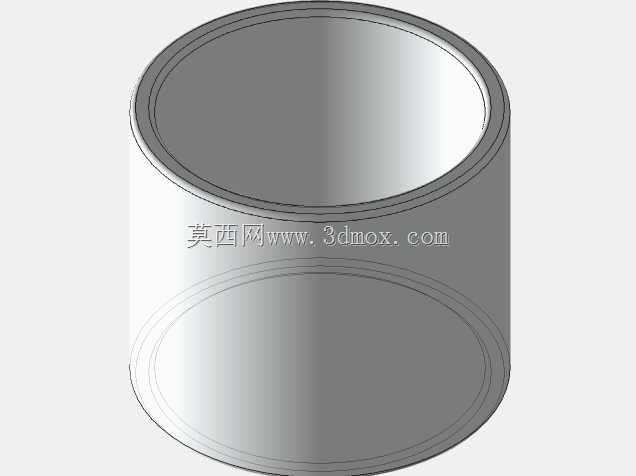

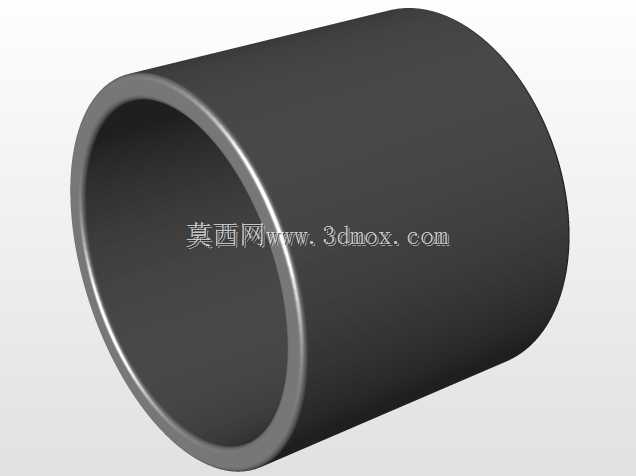

这类微型玻璃储槽是电子雾化设备核心的储液承载部件，日常使用中直接接触雾化烟油，同时需要耐受雾化芯工作时传导的局部高温，还要兼顾用户日常观察剩余油量的可视化需求，因此在结构设计上需要同时匹配密封适配、耐热抗变、尺寸紧凑三个核心要求。从实际测绘建模的结构来看，该槽体采用直筒薄壁玻璃结构，整体外形为等直径圆柱形态，外径控制在23mm，总高度19.6mm，槽体内径20mm，上端预留1.5mm的台阶限位结构，这个台阶是安装时与雾化器上盖、密封胶圈配合的关键边界，安装时胶圈卡入台阶位置后，既能避免玻璃槽径向窜动，也能防止储液渗漏，适配的SKRR-S迷你型雾化器整体外径与槽体外径保持一致，装配后整机外观无突出台阶，握持时不会出现硌手的突兀感。设计这类薄壁玻璃结构时，首先要考虑玻璃材质的脆性特性，所有边角位置都做了微小圆弧过渡，避免应力集中导致的玻璃开裂，尤其是上端与胶圈接触的台阶位置，没有做尖锐直角处理，既可以提升胶圈的贴合密封度，也能减少用户拆装时被玻璃边缘划伤的风险。槽体的壁厚均匀控制在1.5mm，这个厚度是兼顾透光性与结构强度的平衡值，壁厚过薄会导致玻璃抗冲击能力下降，日常携带磕碰容易碎裂，壁厚过厚则会压缩内部储液空间，同时让整机重量不必要的增加，也会影响剩余油量的观察清晰度。在实际应用场景中，这类替换玻璃槽是雾化器的易损配件，用户在日常拆装更换雾化芯、清理设备时很容易磕碰导致原玻璃槽碎裂，因此建模时严格还原了实物的安装尺寸边界，确保加工出的替换件可以直接适配原有雾化器的上下密封位，不需要额外修磨就能完成装配。结构上没有多余的异形结构，直筒形态的玻璃件加工难度更低，量产时成品率更高，也能降低配件的替换成本，内壁做光滑处理，减少烟油残留挂壁，用户更换不同口味烟油时清理更方便，不会出现不同口味串味的问题。从安装适配的角度来说，槽体的轴向尺寸公差需要控制在±0.1mm以内，公差过大会导致装配后上盖压合过紧挤碎玻璃，或者压合过松出现密封不严漏液的问题，径向尺寸公差同样需要严格控制，外径过大会无法装入雾化器的外罩固定位，外径过小则会出现径向晃动，长期使用后胶圈磨损加快，漏液风险提升。
