I2C总线用双向电平电压转换移位器件

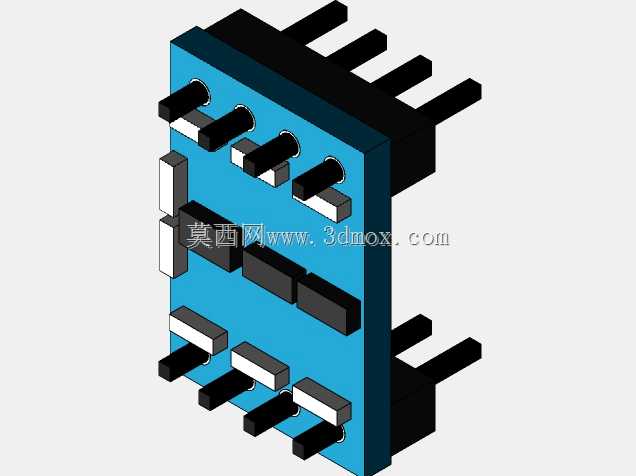

在嵌入式硬件开发、工业控制板卡设计以及多电压域数字电路搭建场景中，不同供电电压的芯片间通讯始终是结构与硬件工程师需要重点考量的环节，I2C电平电压移位器正是为解决这类跨电压域I2C通讯匹配问题设计的专用器件。这类器件常被布置在主控板与外设模块的通讯链路中间，当主控芯片采用3.3V供电、外围传感器或存储模块采用5V供电时，无需额外调整两端芯片的供电参数，仅通过该移位器即可实现双向信号的电平匹配，避免因电压不匹配导致的信号识别错误、芯片端口过压损坏等问题，在工业传感器组网、消费电子主板设计、车载电子模块改装等场景中都有广泛应用。从结构设计来看，该器件采用直插式排针布局，引脚分为两侧对称排布，分别对应高压侧与低压侧的SCL、SDA信号通道以及两侧的电源、接地引脚，引脚间距符合标准2.54mm直插器件规范，既可以直接焊接在PCB板的对应焊盘上，也可以搭配排座实现可插拔式安装，方便后期调试更换。器件主体采用绝缘耐高温的工程塑料作为基座，内部集成电平转换所需的MOS管与限流结构，外部引脚采用镀锡铜质材料，保证焊接可靠性与信号导通稳定性。建模过程中优先还原了器件的实际安装边界，整体外形方正，引脚伸出长度与基座厚度均按照实际器件的通用尺寸还原，两侧引脚的共面度做了严格约束，避免在PCB装配时出现引脚虚焊、插装不到位的问题。考虑到工程师在做PCB布局、结构干涉检查时的需求，模型对基座上的定位凸点、引脚端部的倒角细节都做了还原，在进行板卡整体装配仿真时，可以直接调用该模型完成器件与周边外壳、接插件的间隙校验，无需额外调整尺寸参数。不同于板上的无源阻容元件，这类电平移位器件在布局时需要注意两侧走线的等长约束，模型上预留的引脚位置也对应了实际布线时的扇出方向，能够帮助硬件工程师在结构设计阶段就预判走线空间，避免后期出现布线拥堵、信号干扰等问题。
