FRS1B-S小型电磁继电器结构设计

　　在工业控制回路的搭建过程中，小型电磁继电器是最常用的信号中转与功率扩容元件，这类元件的三维建模精度直接影响到PCB布局、柜体装配的干涉校验结果。本次呈现的FRS1B-S系列继电器，覆盖5V、12V、24V三种常用直流线圈电压规格，能够适配绝大多数工控板卡、小型测控装置、智能家居控制模块的驱动电平需求，无需额外增加电平转换电路即可直接由MCU引脚驱动，大幅简化外围电路的布线复杂度。从实际使用场景来看，该款继电器属于超小型直插式功率继电器，触点额定负载能够满足中小功率交流、直流负载的通断需求，常见应用包括小型电机的启停控制、电磁阀的驱动切换、照明回路的远程通断、传感器信号的多路复用以及安防设备的报警输出触发。在产线测试治具中，

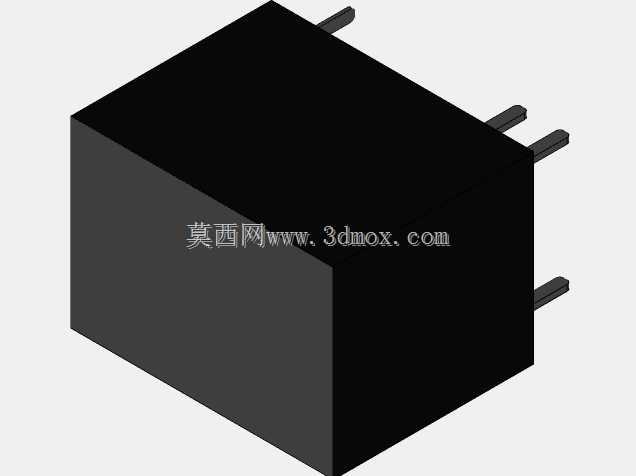

　　这类继电器也常被用来搭建可程控的通断矩阵，实现对被测产品不同引脚的自动通电切换，替代人工插拔接线的操作，提升测试效率与一致性。设计建模阶段首先要还原的是继电器的本体轮廓，整体为方正的黑色塑封壳体，壳体边角做了微小的倒角处理，避免在自动化插件过程中刮伤吸嘴或者PCB表面阻焊层。壳体侧面预留了标识印刷区域，不同线圈电压的型号会在该区域印刷对应的电压参数与引脚定义，建模时保留该区域的平面特征，方便后续在工程图中导出丝印位置参考，也能在装配仿真中校验标签是否会被相邻元件遮挡。引脚布局是该类元件建模的核心校验项，五根直插引脚按照标准间距排布，引脚伸出壳体的长度、引脚截面尺寸都严格匹配实物规格，在PCB封装设计时可以直接对齐三维模型的引脚坐标，

　　避免出现封装引脚偏移导致的插件不良。引脚根部与壳体的衔接位置做了加强结构，能够承受插件过程中的轴向推力，不会出现引脚歪斜或者根部开裂的问题。在安装边界方面，该继电器采用PCB直插安装方式，建模时需要明确壳体底部距离PCB板面的预留间隙，该间隙一方面用来适配波峰焊时的焊锡流动空间，避免壳体底部贴板导致焊锡无法浸润引脚焊盘，另一方面也能为引脚焊接后的助焊剂残留预留挥发空间，减少长期使用后的绝缘隐患。壳体的整体高度需要在布局时提前校验，尤其是在带有外壳的测控装置中，要确认继电器顶部距离设备外壳内壁留有足够安全距离，避免外壳压到继电器本体导致壳体开裂或者引脚受力脱焊。对于多颗继电器并排布置的场景，还要预留壳体之间的侧向间隙，

　　一方面满足插件设备的吸嘴动作空间，另一方面也为线圈工作时的发热预留散热通道，避免多颗继电器密集排布导致局部温升过高，影响线圈绝缘寿命与触点接触可靠性。从功能特性上看，该类直流电磁继电器依靠线圈通电产生的磁场驱动衔铁动作，实现触点的吸合与断开，建模时虽然不需要还原内部电磁结构，但准确的外部尺寸能够帮助结构工程师在设计阶段完成全装置的虚拟装配，提前发现继电器与周边电容、接线端子、散热片等元件的空间干涉问题。在小型电源模块的设计中，该款继电器常被用作输出回路的旁路切换元件，精准的外形模型可以让工程师在有限的PCB板面内完成最优布局，在满足安规爬电距离要求的前提下尽可能压缩模块整体体积。在教学与实训场景中，该三维模型也可用来讲解直插式继电器的安装方式、引脚识别与布局注意事项，帮助初学者建立低压控制元件的空间尺寸概念，避免在实物制作阶段出现元件无法装配、引脚对位错误等低级问题。建模过程中对壳体表面的细微拔模角度也做了还原，贴合注塑零件的实际生产工艺，不会出现上下壳体无法扣合的结构矛盾，所有外轮廓尺寸均按照实物等比例复刻，可直接用于整机的数字孪生装配校验。
