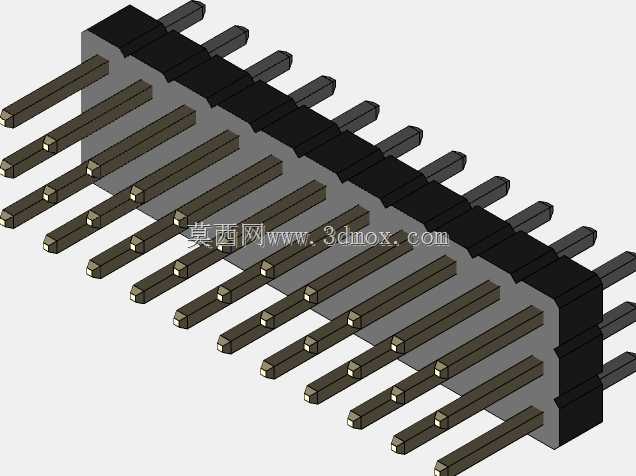

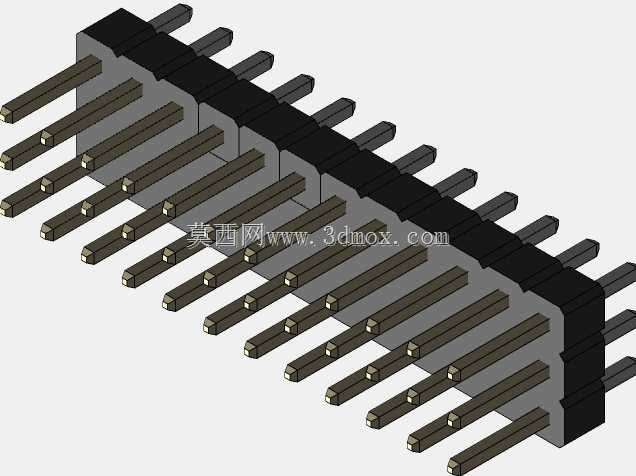

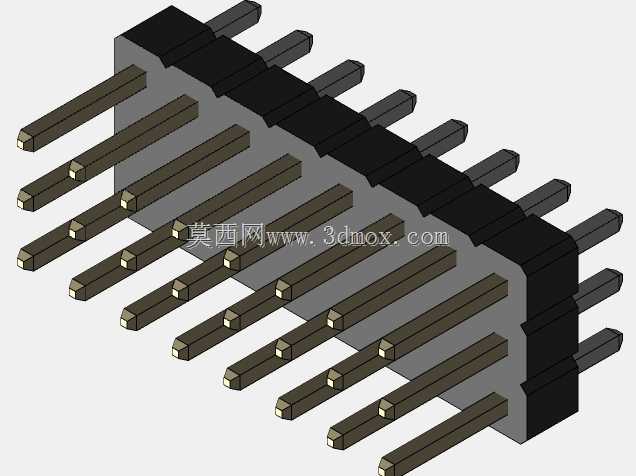

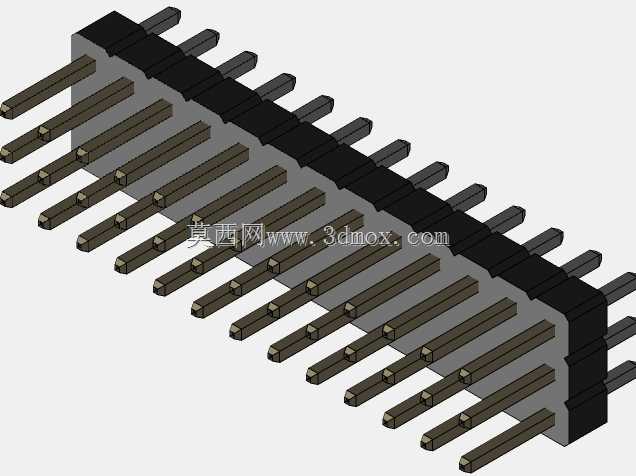

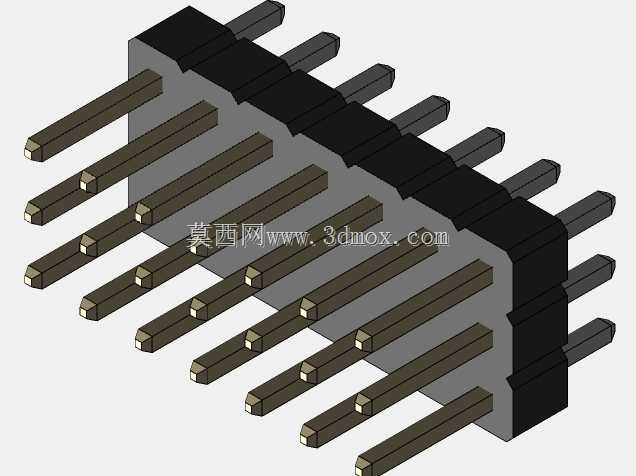

100mil间距三行排针连接器三维结构

这类100mil间距三行排针，核心应用场景覆盖工业控制板卡互联、测试治具信号转接、高密度嵌入式设备板间连接等领域，在需要多信号并行传输、板间堆叠空间受限的电子设备结构中十分常见。不同于常规单排或双排排针，三行结构在相同横向安装宽度下可提升50%的引脚容量，能在不额外占用PCB板横向布线空间的前提下，满足更多信号通路的连接需求，尤其适合紧凑型工控模块、数据采集卡这类对板面利用率要求极高的硬件设计场景。

从实际功能来看，该类排针承担板间电信号与小功率电源的传输作用，插针采用标准2.54mm网格间距，兼容通用面包板、杜邦线及配套母座的插接匹配，插针端部做导向倒角处理，可降低插接过程中的针脚歪斜、对位偏差问题，减少装配阶段的引脚损伤概率。设计过程中，首先以行业通用的Samtec TSW系列排针尺寸基准做参数对齐，插针的有效插接长度、塑高定位尺寸、引脚伸出塑体的焊接端长度，都严格匹配常规波峰焊、手工焊的工艺要求，焊接端引脚长度控制在适配1.6mm标准板厚的过孔焊接深度，避免引脚过长导致焊接后锡尖突出板底、或是过短导致焊接强度不足的问题。

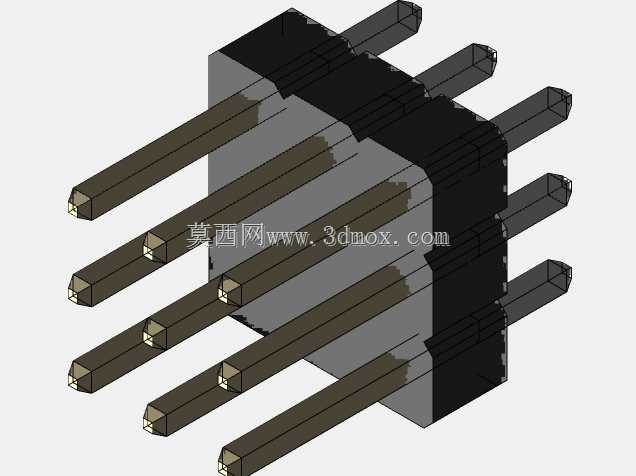

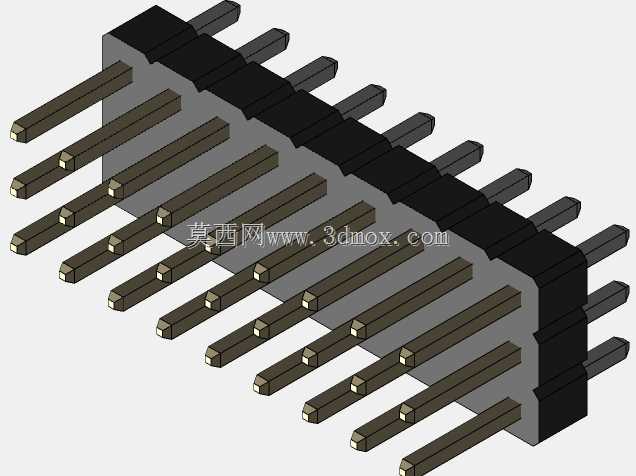

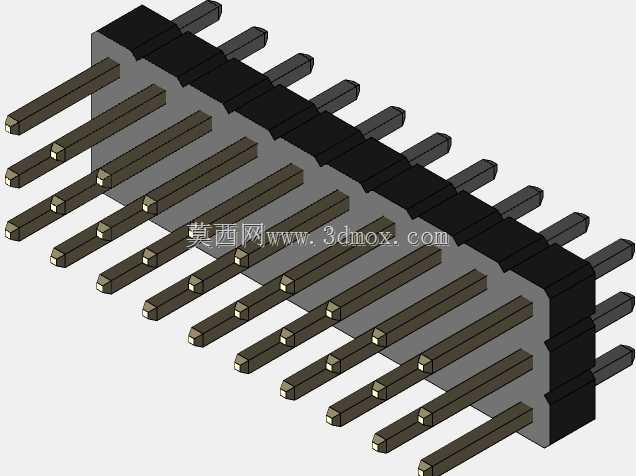

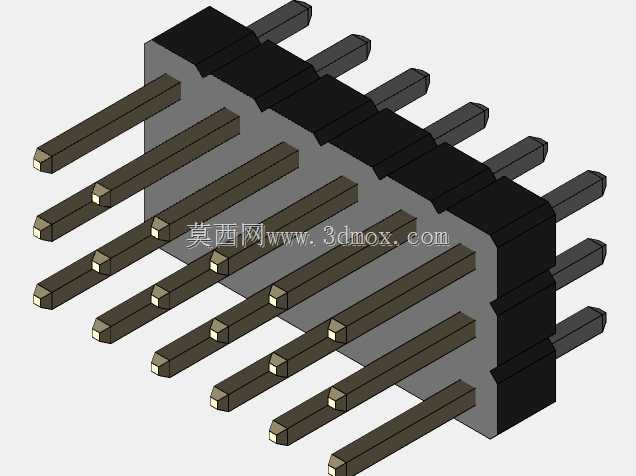

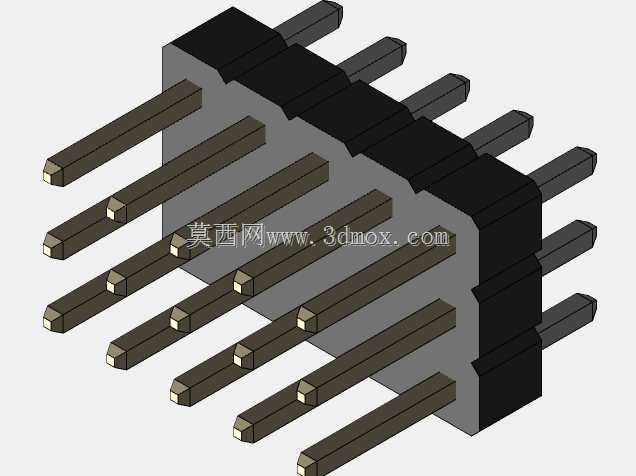

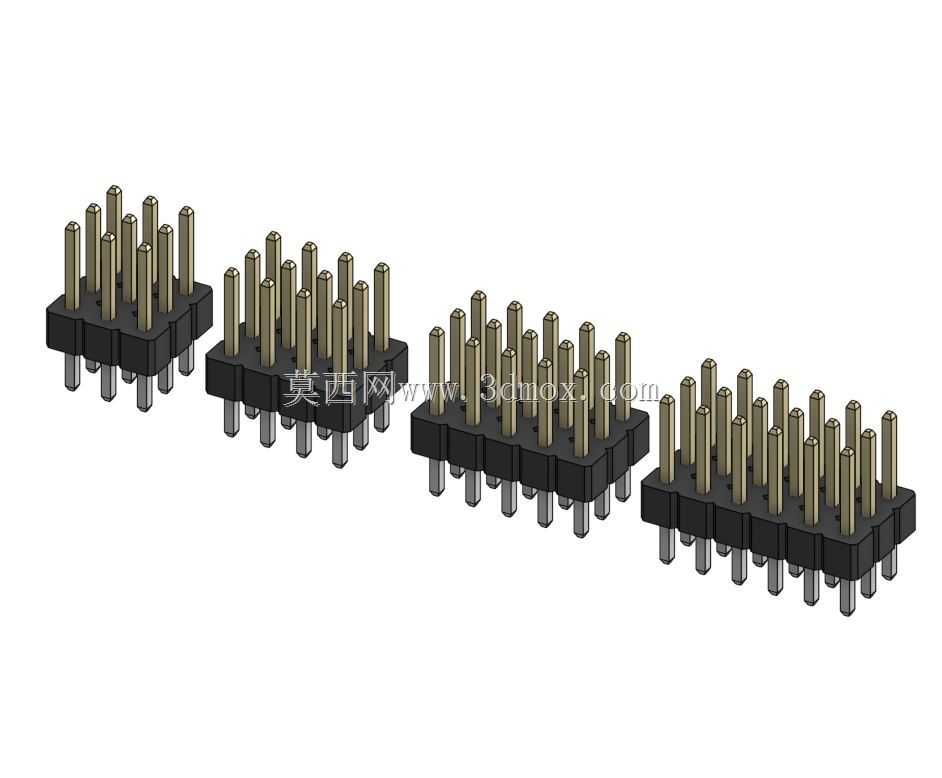

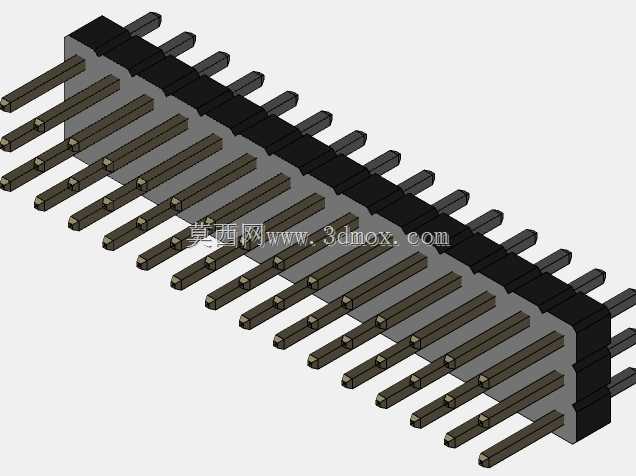

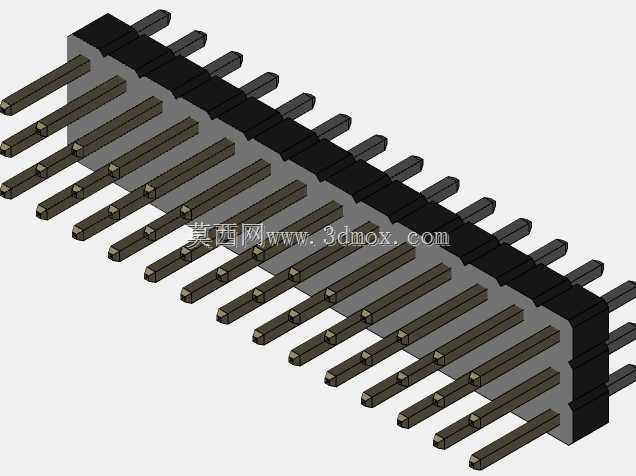

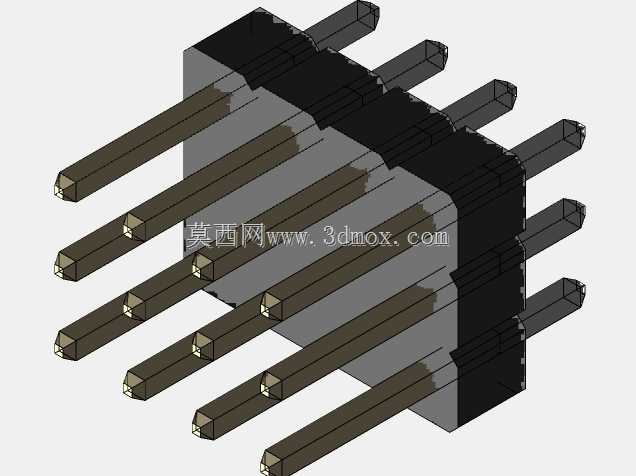

外形尺寸上，该系列排针覆盖3x3到3x16的引脚规格，横向长度随引脚数线性变化，塑体宽度适配三行针脚的排布间距，相邻行之间的中心距同样保持2.54mm标准网格，安装时的PCB过孔孔径、焊盘尺寸都可直接套用标准2.54mm排针的设计规范，无需额外调整布线规则。安装边界方面，排针塑体底部预留了0.3mm的板间避让间隙，可避开PCB表面的丝印层、薄型阻焊凸起及小尺寸表贴元件的高度差，插接母座时的配合行程控制在标准插接深度，不会出现过插导致塑体抵板、针脚顶弯的问题，同时塑体两侧的定位挡边可在插接时提供横向限位，避免长期震动环境下排针出现横向偏移、接触不良的故障。建模过程中对插针的圆角过渡、塑体的拔模斜度都做了还原，可直接用于结构装配阶段的干涉检查，验证板间堆叠时的空间匹配度，也可用于治具设计时的定位避让参考。
