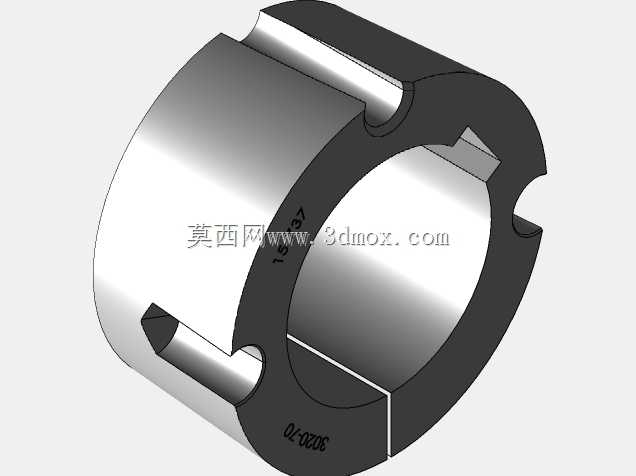

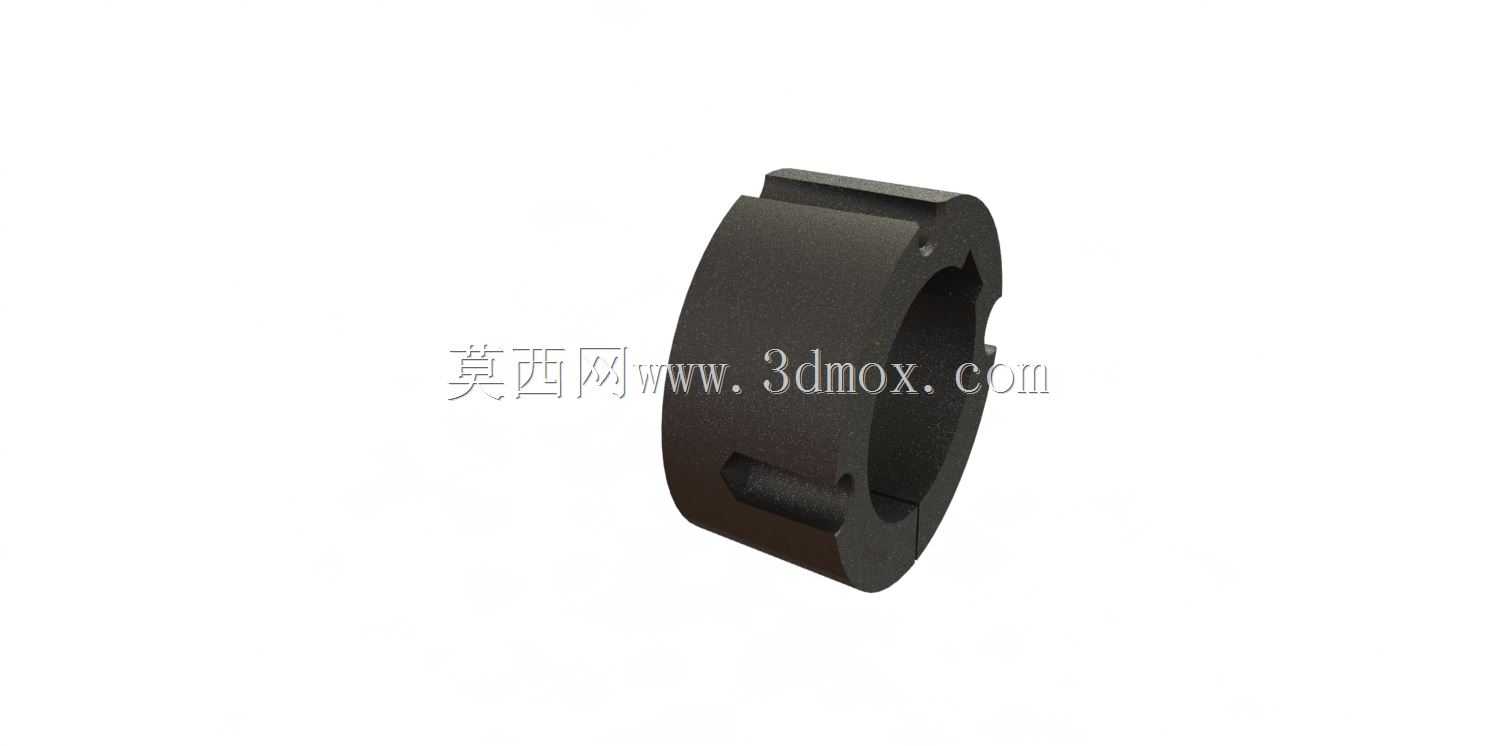

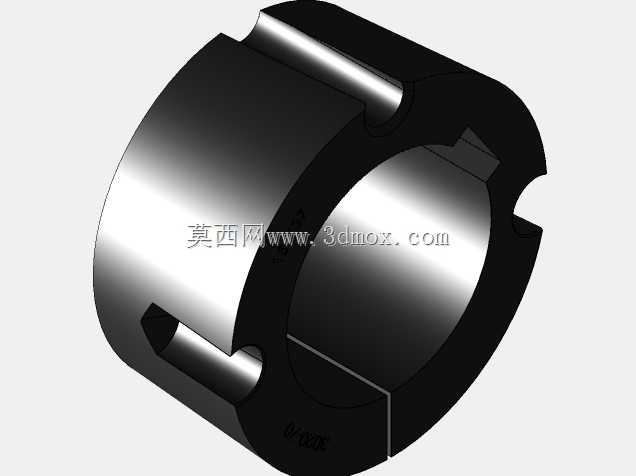

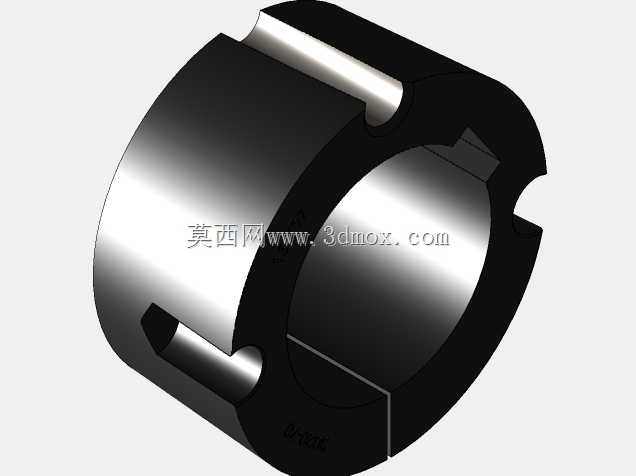

3020规格孔70锥形锁紧衬套结构

在带传动、链轮传动的常规传动布局中，轴与传动轮的同轴固定一直是现场装调的核心痛点，过盈配合的安装方式需要加热轮体、压力机压装，后期拆卸维护更是容易拉伤轴面或造成轮体开裂，而这款锥形衬套正是为解决这一工程痛点设计的中间联接件。该衬套采用30级灰铸铁作为基材，灰铸铁本身具备良好的减震性与切削加工性能，足够的抗压强度可以承受传动过程中径向挤压力，同时材料本身的自润滑特性也能减少装拆过程中配合面的拉伤风险。从结构上看，衬套主体为开缝式锥面结构，外锥面与皮带轮、链轮等传动件的内锥孔匹配，内孔为直孔与传动轴配合，侧壁开有通缝，当锁紧螺钉拧紧时，锥面的楔紧作用会让衬套沿轴向移动，通缝收缩从而抱紧传动轴，同时反向撑紧外侧传动件的内锥孔，实现无键式的扭矩传递，相比传统键联接，这种结构不需要在轴上加工键槽，避免了键槽造成的轴截面应力集中，同时可以灵活调整传动件在轴上的轴向位置，对中精度远高于普通平键联接。设计过程中，锥度的选择经过反复校核，既保证足够的自锁性能，避免传动过程中衬套松脱，又控制装拆所需的轴向力在合理范围，不需要过大的拧紧力矩就能实现可靠锁紧，拆卸时只需将螺钉拧入拆卸螺纹孔，就能轻松将衬套从锥孔中顶出，不需要额外的拉马工具。衬套上的锁紧孔位沿圆周均匀分布，保证拧紧时受力均匀，不会出现偏载导致的锥面贴合不良问题，内孔与外锥面的同轴度公差严格控制，安装后传动件的径向跳动量可以满足中高速传动的使用要求，不会出现运转抖动的情况。从安装边界来看，这款衬套适配的轴径为70mm，对应3020系列的衬套安装尺寸，外侧匹配的传动件内锥孔需要符合对应系列的锥度标准，安装时不需要对轴或轮体做额外加工，只要清理干净配合面的毛刺与油污，将衬套嵌入轮体锥孔后套入传动轴，交替拧紧各个锁紧螺钉至规定力矩即可完成安装，日常维护时只需要定期检查螺钉的预紧力，不需要做额外的润滑保养。在风机、输送机、减速机配套的带轮传动场景中，这类锥形衬套已经逐步替代传统的键联接直孔轮体，尤其是在需要频繁调整传动轮位置、或者后期维护空间有限的设备上，这种结构的装拆优势尤为明显，不需要大型工装就能完成传动件的更换，大幅缩短设备停机维护的时间。
