汽车空气动力学仿真教学用简化车体模型

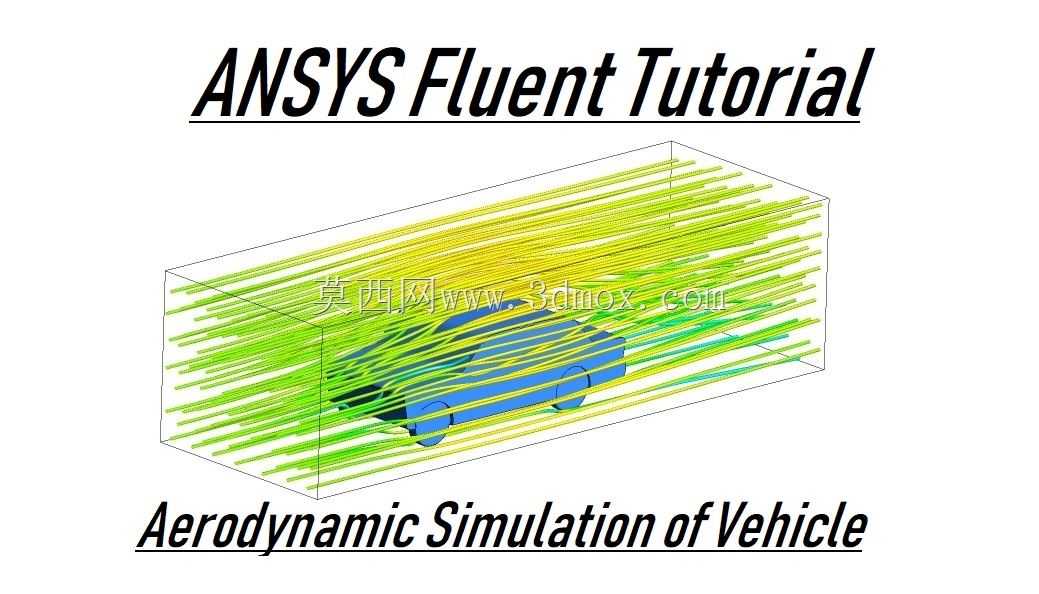

在整车研发的前期气动性能验证环节，简化车体模型是开展CFD流场分析最常用的基础载体，不需要还原整车全部内饰、底盘细碎结构，就能快速完成外流场的基础特性验证，大幅降低前期仿真的网格划分难度与计算资源消耗。这类模型的设计思路始终围绕仿真需求展开，首先要保证车身外表面的曲率连续，尤其是A柱、车顶弧线、车尾溜背过渡区域不能出现破面、尖角等几何缺陷，避免流场计算过程中出现局部流速异常发散的问题，影响最终仿真结果的可信度。模型整体保留了量产乘用车的核心外轮廓特征，车身宽度、高度、长度的比例严格参考常规家用轿车的尺寸比例设置，外围匹配的长方体计算域边界也按照行业通用的仿真规范预留足够空间，入口段预留五倍车长的来流发展区域，出口段预留十倍车长的尾流发展区域，上下及侧面各预留三倍车高/车宽的空间，避免边界效应对车身周围流场计算产生干扰。从实际应用场景来看，这类简化模型不仅适用于流体仿真教学场景，帮助初学者快速掌握外流场网格划分、边界条件设置、残差收敛判断的全流程操作，也能在整车造型前期的多方案快速比对环节发挥作用，不需要等待详细数模发布，就能快速评估不同车身腰线、车尾倾角、前保险杠导流造型对整车风阻系数、升力系数的影响趋势，提前筛除气动性能表现较差的造型方向，减少后期详细设计阶段的反复修改工作量。模型的车身表面做了适度的平滑处理，省略了门把手、雨刮、后视镜支架等局部突出的细碎特征，这类小特征在前期基础仿真中对整体流场的影响占比极低，省略后可以将整体网格数量降低百分之四十左右，大幅缩短单次仿真的计算周期，适合教学场景下的快速迭代练习，也能让初学者把注意力集中在流场整体分布规律的观察上，而不是纠结于局部小特征的网格处理细节。在实际工程应用中，这类模型还可以根据需求快速调整离地间隙、车头接近角、车尾离去角等关键参数，快速验证不同参数组合下的车身底部流场变化、尾涡结构形态，为后续整车气动优化提供基础的方向参考，不需要一开始就投入大量资源搭建全细节整车模型，有效平衡仿真精度与计算效率之间的关系。
