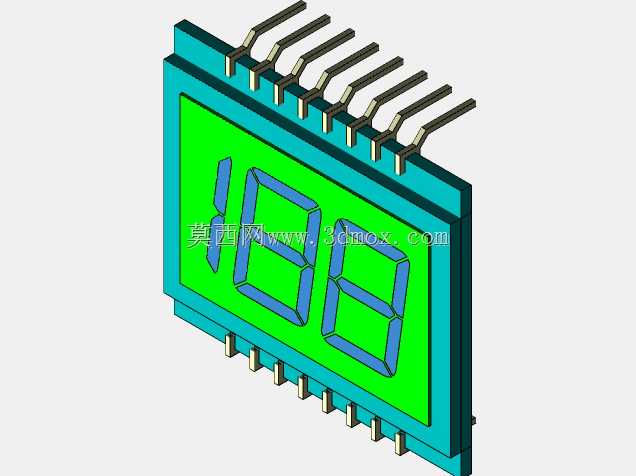

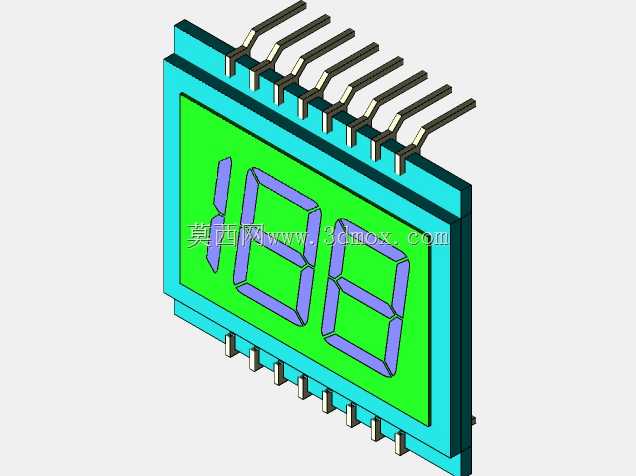

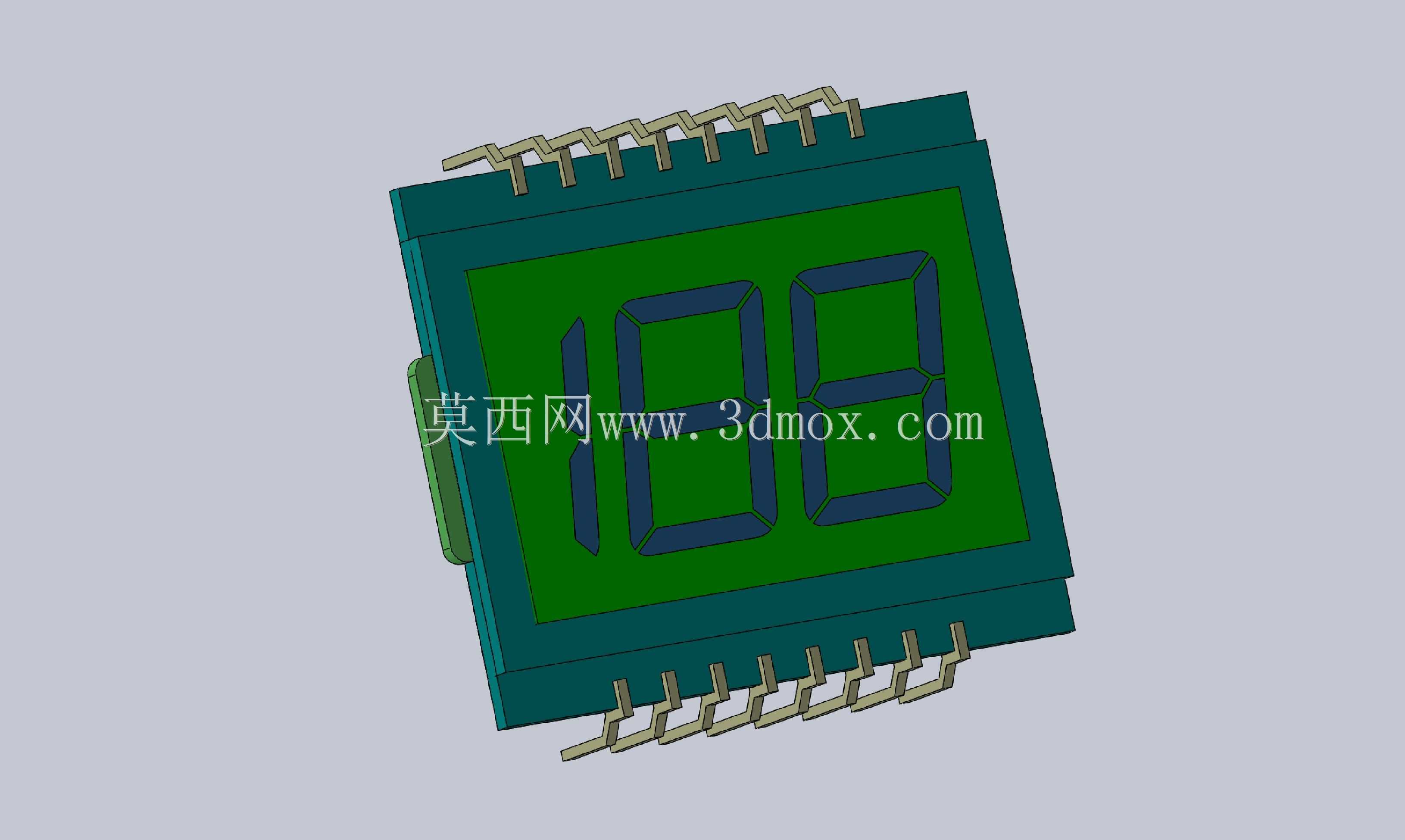

Lumex2.5位段式液晶显示器件三维结构

　　在工业控制终端、小型测量仪表、便携检测设备的硬件设计中，这类2.5位段式液晶是极为常见的数值显示载体，不同于点阵屏的复杂驱动逻辑，段式液晶依靠固定段电极的通断组合实现数字与少量符号显示，驱动电路简单、功耗极低，非常适合对成本与功耗敏感的低复杂度数显场景。从结构设计来看，该器件采用双侧翼型贴片引脚布局，引脚沿壳体上下两侧对称排布，建模时严格还原了引脚的共面度要求与弯折弧度，避免在PCB封装匹配时出现焊接偏移、虚焊的问题；壳体采用深绿色耐高温塑封结构，正面的显示区域做了内凹处理，贴合实际生产中液晶片与偏光片的装配层级，段电极的走线布局完全匹配实物的显示逻辑，可清晰呈现0-9数字与最高位的半段“1”显示效果，

　　满足三位以内整数数值的显示需求。设计过程中重点考量了工业场景的宽温适配特性，结构上预留了液晶片与塑封壳体之间的微小膨胀间隙，避免低温环境下材料收缩应力导致液晶片破损，同时引脚的焊盘尺寸与伸出长度完全符合SMT回流焊的工艺要求，不需要额外做封装修正即可直接导入PCB Layout流程。从安装边界来看，该器件属于薄型贴片元件，整体厚度控制在常规贴片IC的厚度区间内，不会在板卡装配时与周边外壳、结构件产生干涉，显示区域的可视角度做了正向优化，适合操作人员正面读取数值的使用场景，在手持万用表、小型温控器、电源模块数显面板这类产品中，这类段式液晶的选型占比极高。建模时对显示段的边缘做了精准的轮廓还原，没有出现段形错位、比例失真的问题，

　　壳体侧面的定位凸点结构也完整复现，可用于装配时的防呆定位，避免生产过程中元件贴装反向导致显示异常。不同于通用数码管的高亮发光特性，这类液晶显示依靠环境光反射实现读数，不需要额外的背光组件也能在常规光照环境下清晰识别，进一步降低了整机的功耗水平，非常适合电池供电的便携类测量设备使用。
