四位带时钟点红色共阳数码显示组件

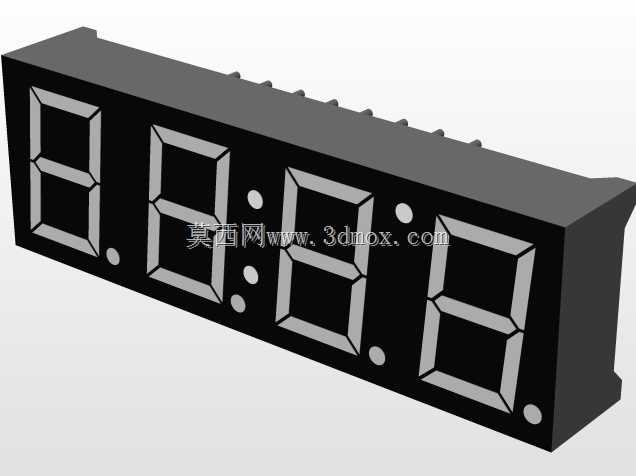

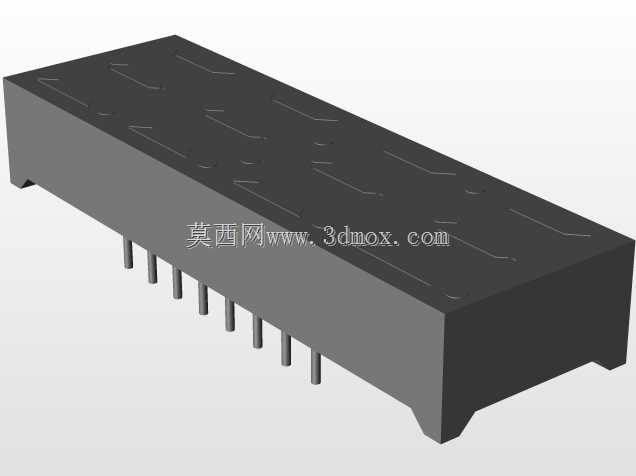

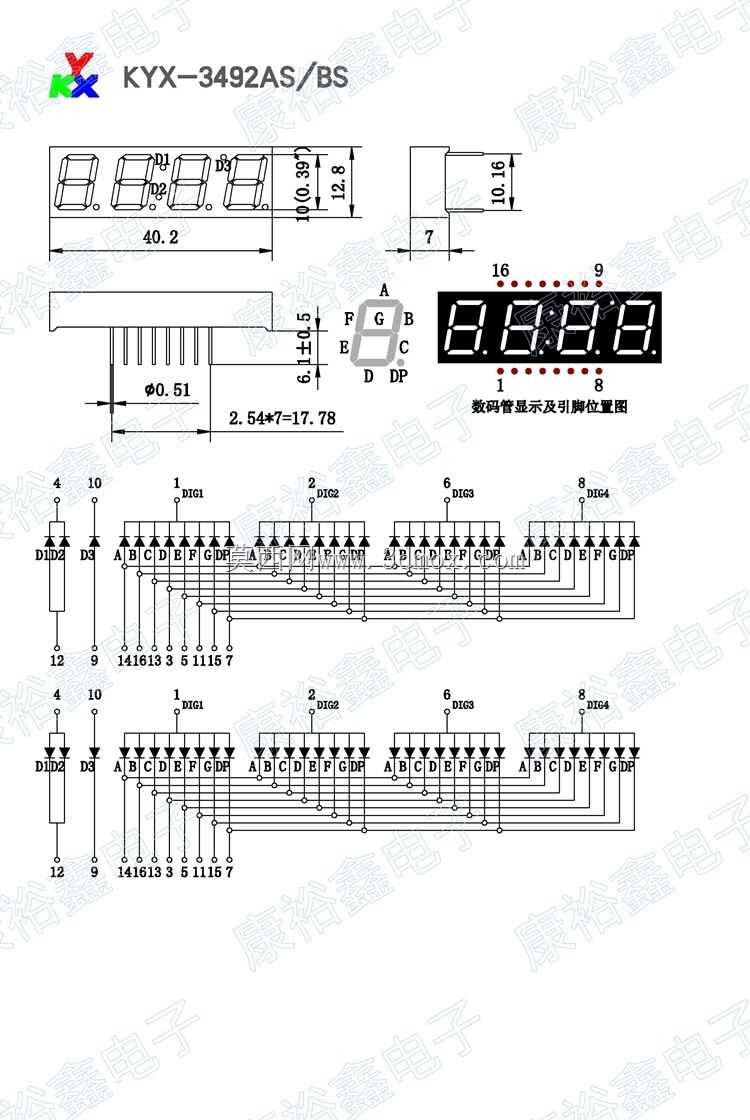

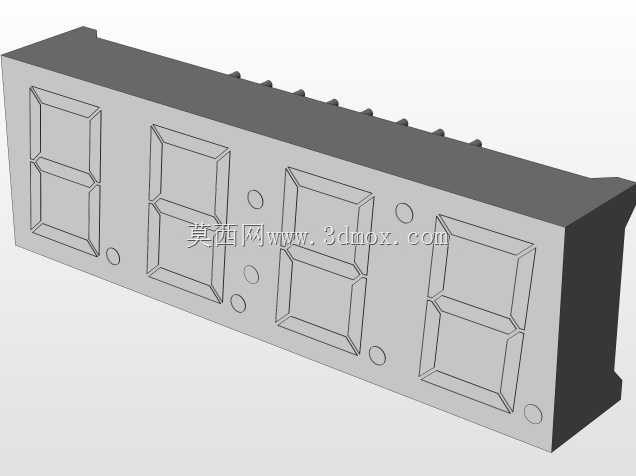

做小型计时类、计数类设备的面板显示选型时，这类四位带时钟点位的红色数码显示组件是非常常用的选型方向，日常接触的温湿度显示面板、小型计时装置、台式数字仪表、简易计数设备的前端显示区，基本都能见到同结构产品的应用。从实际使用场景来看，红色发光波长在常规室内光照环境下辨识度足够，不需要额外搭配高亮度背光结构，就能让操作人员在1-3米的常规操作距离内清晰读取数值，相比其他发光颜色的同规格显示件，红色款的驱动电流阈值更低，常规低压驱动电路就能稳定点亮，适配绝大多数低成本嵌入式控制方案。做结构设计时首先要考虑安装边界的匹配，这款显示件的数字发光区域高度为10mm，整体塑壳为黑色阻光材质，能有效避免相邻笔段的发光串扰，每个字位下方附带的圆形点位、字位中间的两个时钟分隔点位，既可以做小数点位显示数值精度，也可以作为时钟显示的秒闪烁点位，适配计时、计数两类不同的功能需求。建模阶段要重点把控引脚的排布间距与伸出长度，这类直插式显示组件的引脚是焊接在PCB板上的，引脚位置偏差超过0.2mm就会出现插装困难、虚焊的问题，塑壳本体的安装定位凸台尺寸也要和面板开孔做公差匹配，通常面板开孔要比塑壳外轮廓单边大0.1-0.15mm，既方便装配时的对位调整，也能避免温度变化时塑壳膨胀挤压面板导致的开裂问题。从电路适配性来说，公共阳极的版本可以直接匹配常规的NPN型段码驱动电路，不需要额外做电平翻转，同结构的公共阴极版本可以根据驱动电路的选型灵活替换，两款的外轮廓、安装尺寸、引脚排布完全一致，不需要修改PCB和面板结构就能完成物料替换，能有效降低多版本产品的结构设计重复工作量。实际装配时要注意，显示面的透明保护罩和塑壳本体是卡接固定的，建模时要预留卡接结构的装配间隙，避免过盈量太大导致装配时卡脚断裂，同时塑壳背部的引脚根部要做避空设计，防止焊接时焊锡溢出堆积造成相邻引脚短路。这类显示组件的工作环境温度通常覆盖常规工业现场的温度范围，不需要额外做散热结构设计，只要在面板装配时在显示件和面板之间增加薄的防尘泡棉，就能阻挡日常使用中的灰尘进入设备内部，同时避免环境光从显示件和面板的缝隙漏入影响显示对比度。
