户外P10规格SMD3535LED显示模块面板结构

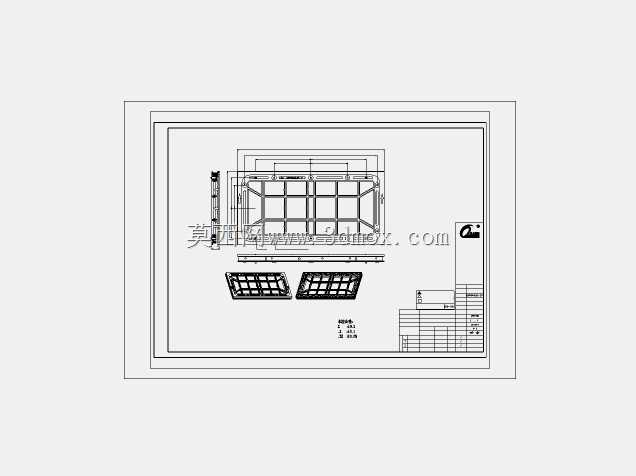

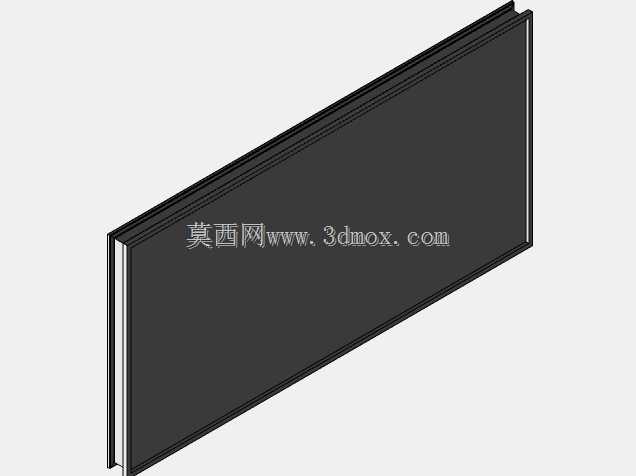

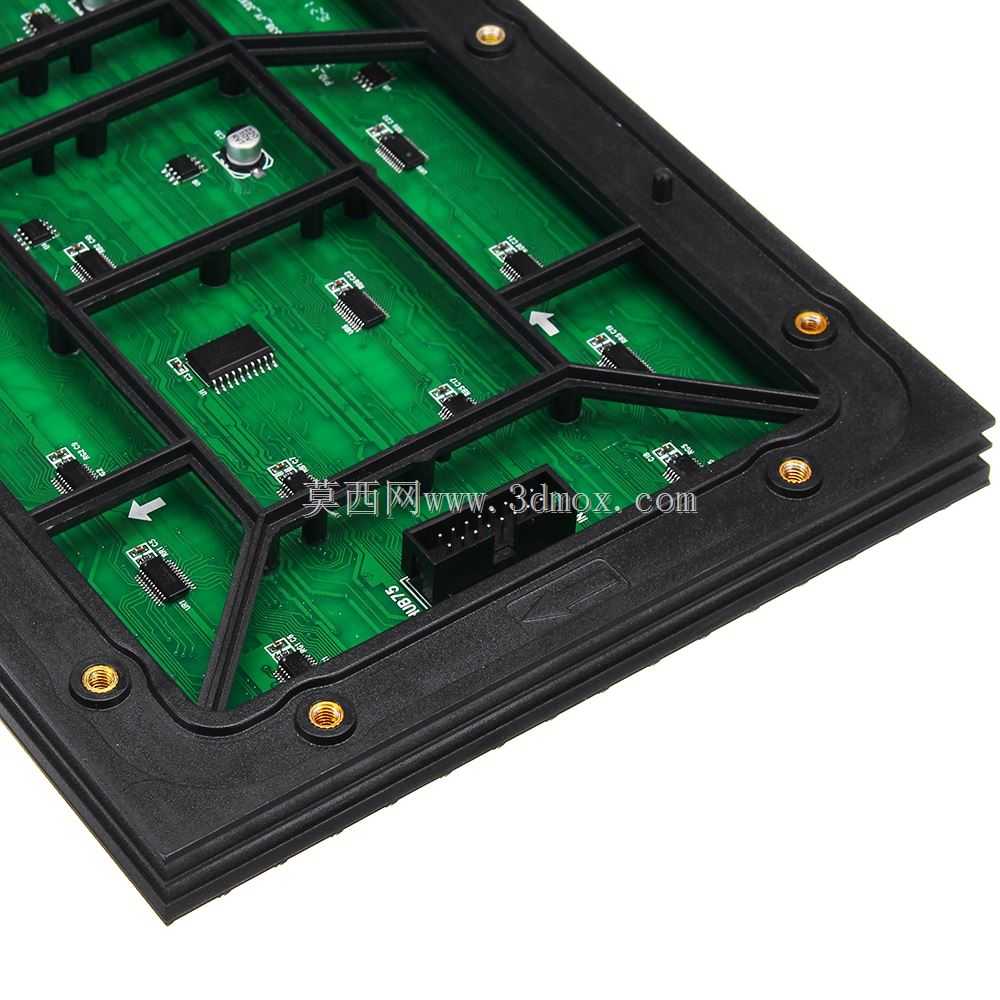

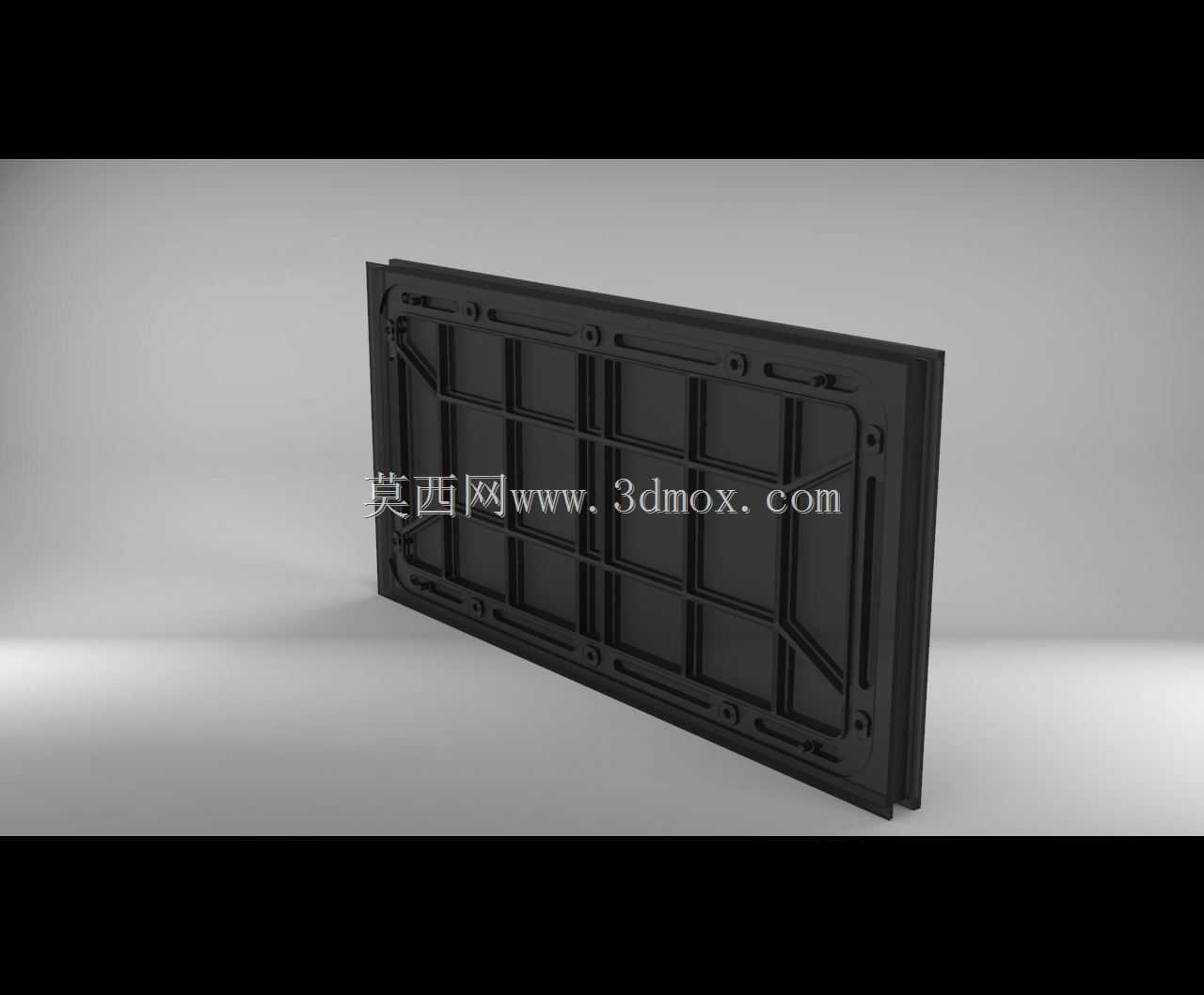

户外LED显示工程中，模组面板的结构合理性直接决定整屏的装配效率、长期使用的抗形变能力与户外耐候表现，这款针对SMD3535灯珠设计的P10规格显示模块面板，正是围绕室外固定安装场景的实际需求完成结构设计。从安装边界来看，单块模组外形尺寸控制为320mm×160mm，这个尺寸是户外P10整屏拼装的通用模数，横向、纵向拼接时可以直接匹配常规的箱体安装孔位，不需要额外做转接件适配，整屏拼装完成后每平方米可排布对应数量的模组，刚好匹配1/2扫描恒流驱动的分辨率逻辑，单模组像素排布为32×16，整屏像素密度与点间距对应，能满足远距离观看的清晰度要求。设计过程中优先考虑了户外使用的结构强度需求，面板背部采用纵横交错的加强筋布局，筋位高度与壁厚经过受力校核，既可以控制单块模组的整体重量，降低整屏安装时的钢结构承重负载，又能避免高低温循环环境下出现面板翘曲变形，防止灯珠平面度偏差导致的显示亮暗块问题。面板边缘的拼接定位结构做了限位设计，相邻模组拼装时可以通过侧边的定位止口快速对齐，减少现场安装的调整时间，同时拼接缝隙控制在均匀范围内，避免出现明显的拼缝亮线或暗线。灯珠安装位的尺寸严格匹配SMD3535封装的公差范围，每个灯位的定位柱可以在灯板装配时起到预定位作用，防止打螺丝过程中灯板偏移导致的灯珠错位，同时面板正面的围边高度刚好覆盖灯板边缘，既可以保护灯珠不受外力磕碰，又不会遮挡灯珠的发光角度，保证大视角下的显示色彩一致性。这款面板的结构设计还兼顾了生产装配的便利性，背部的驱动板安装柱高度统一，螺丝柱的深度做了限位设计，打螺丝时不会出现顶穿面板正面的问题，同时预留了驱动元器件的避让空间，不会出现元器件与筋位干涉的情况，适配常规的恒流驱动板安装尺寸。在户外使用场景下，面板的结构配合防水胶圈的安装槽，可以实现模组正面的IP65防护等级，雨水不会从拼接缝隙渗入模组内部，背部的走线槽位可以规整排布电源与信号线，避免线材挤压导致的接触不良问题。
