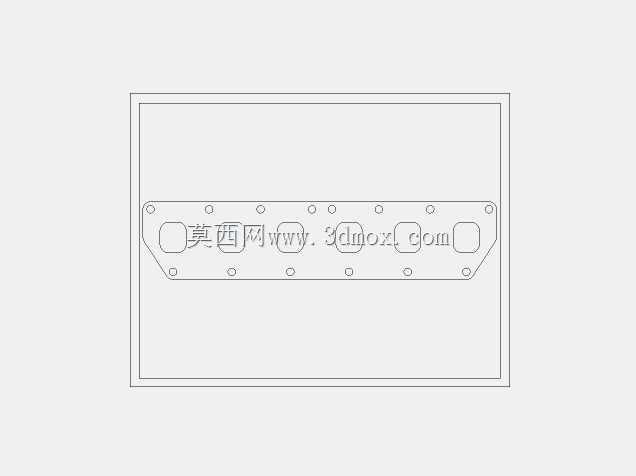

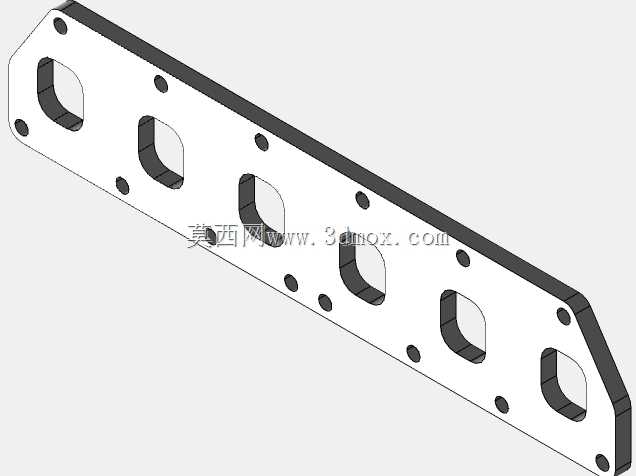

VR6发动机2.8排量24V排气法兰结构

在大排量V型布局乘用车的动力总成排气系统开发中，排气法兰是衔接气缸盖排气歧管出口与下游三元催化器、涡轮增压器进气端的核心承压连接部件，这款适配VR6机型2.8排量24气门配置的排气法兰，在结构设计阶段就充分考虑了窄夹角V型发动机的排气布局特性。不同于常规直列机型的单侧排气出口布局，VR6机型采用15度窄夹角设计，两列气缸的排气出口间距紧凑，法兰的接口排布完全匹配缸盖排气端口的位置度公差，安装孔位的同轴度控制在0.1mm以内，避免装配后出现密封面错位导致的排气泄漏问题。从实际装车场景来看，这类法兰长期处于600-900摄氏度的高温排气冲刷环境，同时要承受发动机运行过程中传递的振动载荷，因此法兰本体的密封面采用平面度0.05mm的精加工要求，配合多层金属密封垫片使用时，可在全工况转速区间内保持稳定的密封性能，不会因为热胀冷缩出现密封失效。设计过程中，法兰的壁厚经过多轮CAE仿真验证，在螺栓预紧力加载状态下，法兰密封面的变形量控制在0.03mm以内，既不会因为壁厚过薄导致压紧后变形漏气，也不会因为壁厚过大增加不必要的整机重量，同时法兰边缘的倒角处理充分考虑了装配空间的避让需求，在狭窄的发动机舱布局中，不会和周边的冷却管路、线束支架产生运动干涉。安装边界方面，法兰的螺栓孔采用均匀排布设计，适配M10的高强度排气连接螺栓，螺栓的拧紧力矩要求控制在35-40N·m，按照对角顺序分次拧紧可保证密封面受力均匀，法兰的流通截面完全匹配排气歧管的出口通径，不会出现截面突变导致的排气背压升高问题，保证发动机排气顺畅，对涡轮增压器的响应速度也不会产生额外的负面影响。在售后改装场景中，这款法兰的接口尺寸也可适配高性能排气头段的改装需求，只要匹配对应规格的密封垫片，即可实现原厂部件与改装部件的可靠衔接，不需要对周边安装位进行额外的切割或焊接调整。从结构细节来看，法兰上的定位销孔设计可在装配过程中实现快速对位，降低总装车间的装配难度，提升生产线的装配效率，同时定位销的存在也可避免长期使用后法兰出现错位移位，延长排气系统的整体密封寿命。
