K型内螺纹热电偶连接插座结构设计

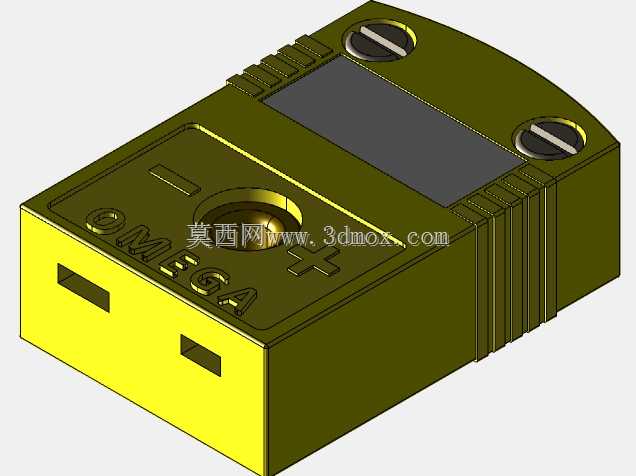

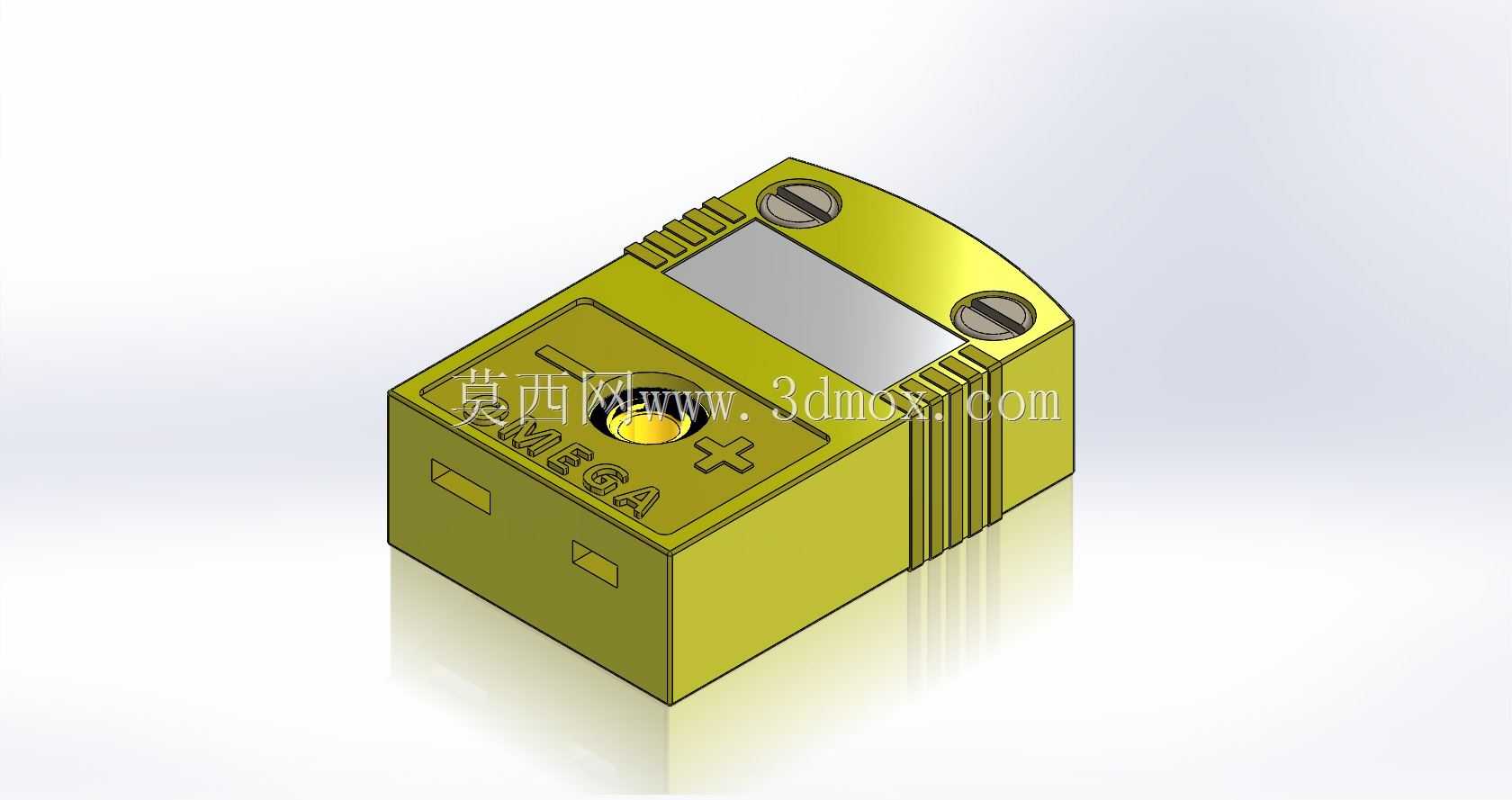

在工业测温系统的布线环节里，热电偶连接器是补偿导线与测温探头、采集端之间实现可靠信号衔接的核心部件，这款K型内螺纹结构的连接器，主要适配工业现场固定面板安装的测温接线场景，常见于热处理设备温控回路、工业炉温检测点位、实验室恒温装置的信号转接位置，能够避免补偿导线直接拉扯接线端子造成的接触不良问题，同时通过标准化的极性标识降低现场接线的错接概率。从结构设计逻辑来看，这款连接器采用方块式基座造型，外壳做了防滑棱边处理，顶部设置两个一字槽锁紧螺丝，用来固定穿入的补偿导线线芯，基座表面模压有清晰的正负极标识，和K型热电偶的极性匹配逻辑完全对应，现场接线时无需额外对照说明书即可快速识别接线位，减少调试阶段的查线工作量。内螺纹的接口设置在连接器的进线侧，能够和带外螺纹的补偿导线保护套管直接旋合，不需要额外做接头转接，既可以提升接线位置的抗拉扯能力，也能阻挡现场的粉尘、切削液溅入接线腔内部，适配车间复杂的工况环境。安装边界方面，这款连接器的方块基座尺寸适配行业通用的面板开孔规格，基座侧面预留的卡扣结构可以直接卡入标准开孔的面板中，不需要额外使用螺丝固定，在多通道温控柜的密集接线场景里，能够大幅提升装配效率，相邻连接器之间不会出现安装干涉。建模过程中参考了实物零件的实际测量尺寸，对接线腔内部的压线片行程、螺丝锁紧深度、螺纹配合公差都做了还原，外壳的拔模斜度、表面防滑槽的尺寸比例都和实物保持一致，极性标识的凹槽深度也做了对应设计，能够直接用于温控设备的布线装配仿真、面板开孔干涉检查，也可以作为非标测温装置设计时的选型参考模型，帮助结构工程师在设计阶段提前确认连接器的安装空间，避免后期装配时出现尺寸不匹配的问题。连接器的接线腔内部做了隔挡设计，正负极的接线位之间有绝缘隔断，能够避免线芯毛刺造成的短路问题，外壳选用的是耐温工程塑料对应的建模材质，能够匹配热电偶使用场景下的常规环境温度，不会因为临近热源出现外壳变形的问题。
