花键轴配套耦合链轮传动组件结构设计

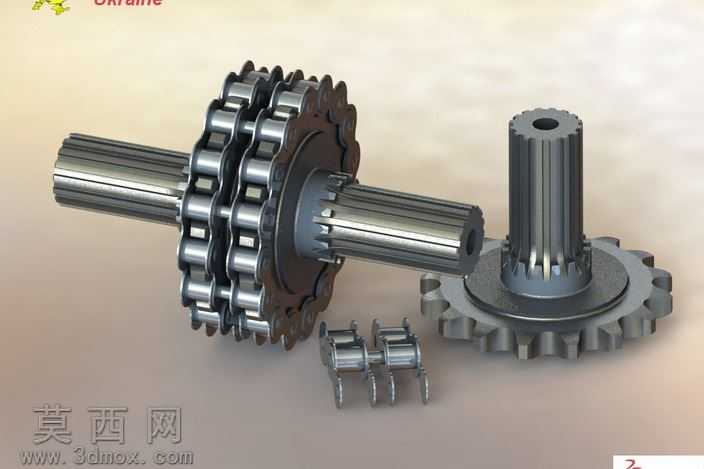

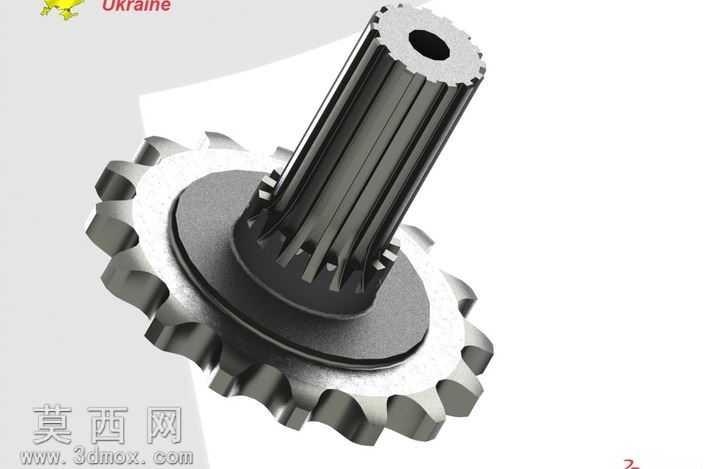

本耦合链传动组件采用三维参数化建模方式完成整体结构搭建，建模过程中先对传动系统的核心功能进行拆解，将整体结构划分为双排链轮主轴、从动花键齿轮轴、耦合链链节单元三个核心模块逐一构建。建模阶段严格遵循机械传动设计的公差配合规范，对花键轴的齿形参数、链轮的节距、齿槽轮廓、链节的铰接间隙都进行了精准的参数化定义，确保各零件装配后可实现无干涉的传动运动模拟。材质渲染环节针对不同零件的功能属性匹配对应材质效果，主轴与从动轴采用合金结构钢材质，通过调整金属粗糙度、反射率参数还原调质处理后的金属哑光质感，链轮齿面做了高频淬火区域的材质区分，呈现出淬硬层的细微色泽差异，耦合链链节的销轴与外链板分别赋予不同的金属表面处理效果，外链板做发黑处理的暗调金属质感，销轴呈现光亮镀铬的高反射金属效果，整体渲染采用柔和的工业产品布光方式，通过侧方主光勾勒零件轮廓，辅以补光消除结构暗部的死黑区域，清晰展现各零件的结构细节与装配关系。结构设计上，双排链轮与主轴采用花键连接实现周向固定，可传递较大扭矩同时保证同轴度精度，从动轴集成齿轮与链轮的复合传动结构，可实现动力的分流传递，耦合链链节采用标准滚子链结构优化，铰接处预留合理的活动间隙，可在装配后实现顺畅的弯折运动，适配链轮的啮合传动轨迹。设计过程中重点考量了传动组件的载荷分布特性，双排链轮的布置可有效分散单排链的承载压力，提升传动系统的重载能力与运行稳定性，花键连接结构相比平键连接拥有更好的对中性与动载荷承受能力，适合高速重载的传动工况，各零件的结构倒角、退刀槽等工艺细节都在建模中完整还原，确保模型可直接对接后续的工程图生成与加工工艺编制，整体结构紧凑，传动路径清晰，可作为链传动系统教学、传动机构方案设计的参考三维模型，完整还原了耦合链传动组件的装配关系与结构特征。
