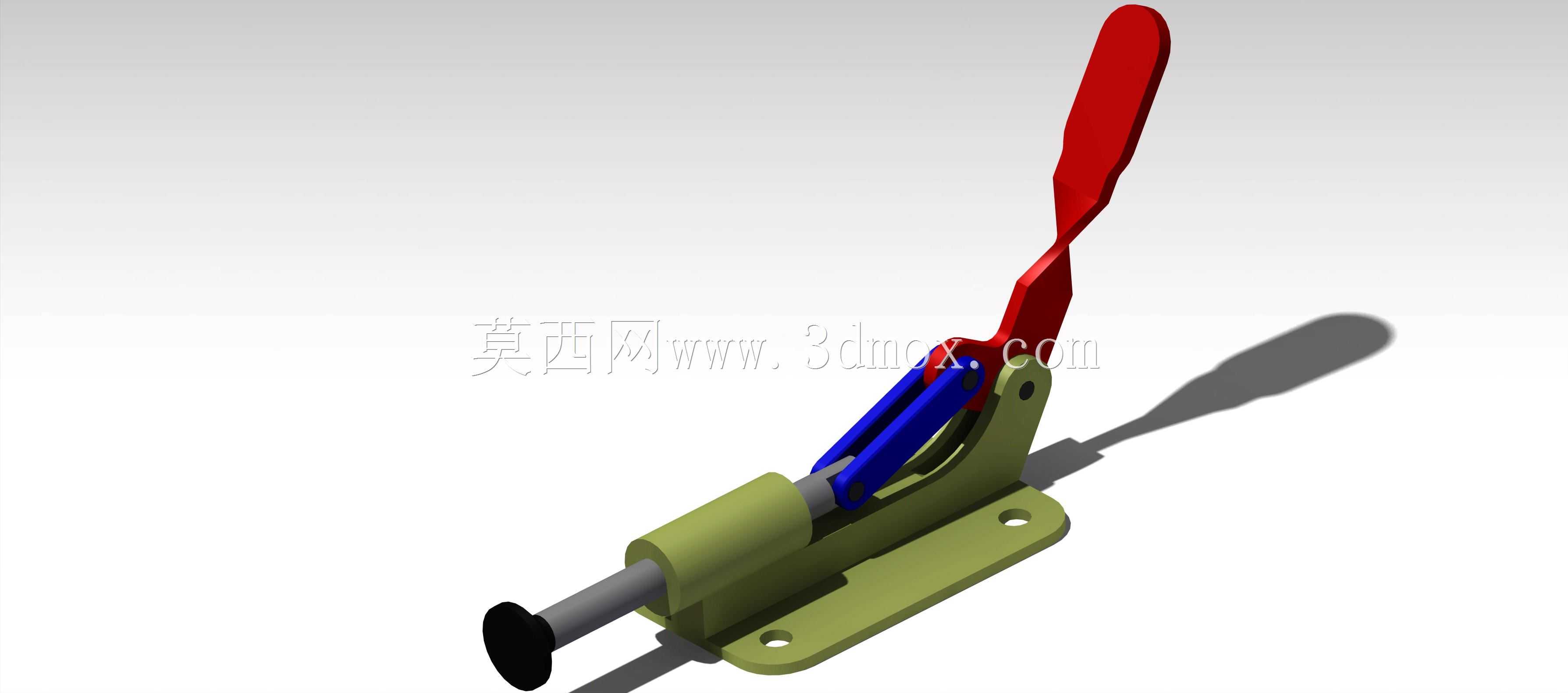

手动快速拨动式夹紧工装夹具结构

这类手动拨动夹紧结构，在小批量零件加工、工装定位、装配工位辅助固定场景中应用十分广泛，相比螺纹旋紧类夹具，它的操作行程更短，单次装夹的动作耗时能压缩到一秒以内，适合工位上频繁取放工件的重复性操作。从结构组成来看，它包含带安装孔的底座、滑动压杆、驱动拨杆、联动锁止件以及操作手柄几个核心部分，底座上的两个安装孔为沉孔设计，安装时可以将螺栓头完全埋入孔内，不会突出底座平面干扰工件放置，底座的安装面做了铣平处理，和工装台板贴合时能保证足够的接触刚度，避免夹紧过程中出现底座翘动的问题。滑动压杆的前端可以根据实际装夹需求更换压头，比如橡胶压头用来固定表面易划伤的薄壁件，金属平压头适合压紧刚性较强的金属加工件，压杆的行程设计预留了足够的工件避让空间，拨动手柄打开时，压杆会完全退回到底座范围内，取放工件时不会和压杆发生磕碰。驱动拨杆和压杆之间通过斜面联动，当手柄拨到锁止位置时，联动结构会越过力学死点，此时就算加工过程中产生振动，夹具也不会出现松脱的情况，不需要额外增加锁止销之类的附件，操作逻辑非常直接，新入职的产线操作人员不需要专门培训就能快速上手。设计这类结构的时候，首先要确认的是安装边界尺寸，底座的长宽尺寸要适配工位的安装空间，两个安装孔的孔距要和台板上的预留T型槽或者螺纹孔位置匹配，避免出现买回来装不上的问题；其次要核算压杆的伸出长度和夹紧行程，保证压紧位置正好落在工件的刚性支撑区域，不要压在工件的悬空薄壁位置，防止装夹导致工件变形。手柄的长度设计经过力学优化，普通人用单根手指就能拨动手柄完成夹紧和松开动作，长时间重复操作也不会产生明显的手部疲劳，拨杆和底座之间的铰接位置做了耐磨处理，长期反复拨动也不会出现铰接孔磨损变大、锁止位置偏移的问题。这类夹具不需要外接气源或者电源，完全靠手动操作，在没有动力源的临时工位、户外维修装配场景下也能正常使用，整体结构没有易损的复杂零件，日常维护只需要定期在铰接位置和滑动压杆表面涂抹少量润滑脂，就能保证长期顺畅使用，不会出现卡滞问题。
