4040规格铝型材直角连接角件

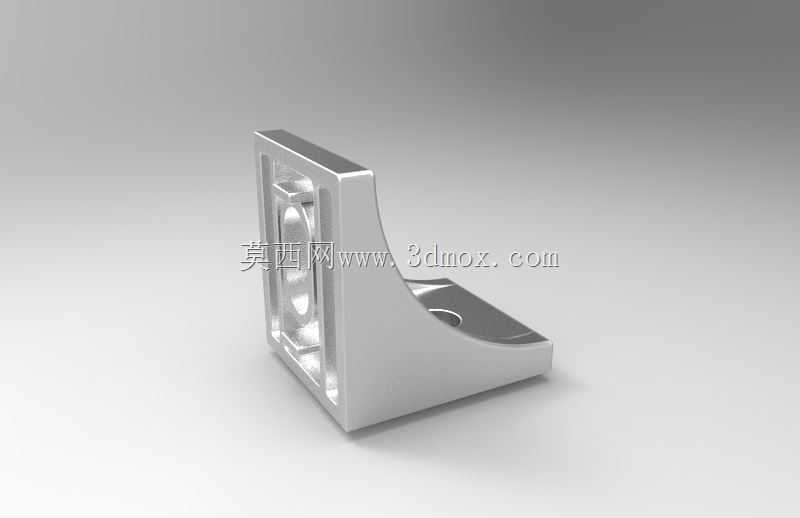

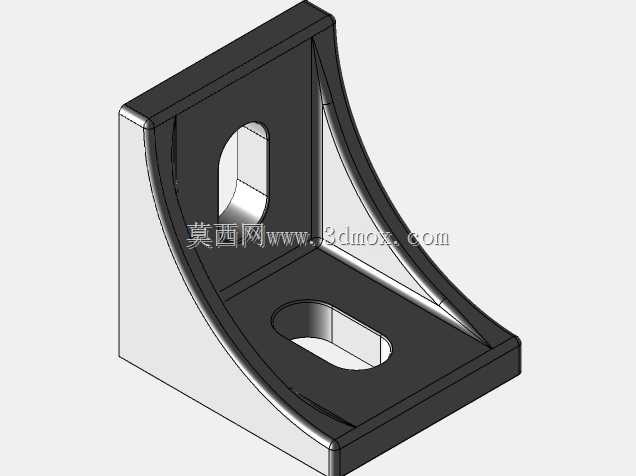

在工业铝型材框架搭建场景中，这类直角角件是使用频率极高的连接构件，主要用于两根垂直排布的40系列铝型材的90度拼接固定，常见于自动化设备机架、流水线工作台支架、设备防护围栏、物料周转货架、工业检测台架的节点连接位置。不同于内置角槽连接件的隐藏式安装，这种外置角件的安装操作不需要对铝型材端面做额外的沉头加工，只需要在型材对应位置预置T型螺栓，配合法兰螺母就可以完成锁紧固定，现场装配的容错率更高，后期调整框架结构或者拆解维护时也不需要大面积拆卸型材，只需要松开对应角件的锁紧螺母就可以调整型材位置，对于小批量定制化的框架搭建项目来说，能有效缩短现场装配的工时。从结构设计来看，这款角件采用带加强筋的L型直角结构，转角位置做了圆弧过渡的加厚处理，避免直角位置应力集中导致受力断裂，两个安装面分别对应两根垂直型材的槽口位置，安装孔位的间距完全匹配40系列铝型材的槽中心距，安装后角件的内侧面可以完全贴合铝型材的外壁，不会出现安装错位导致的框架垂直度偏差。尺寸方面，这款角件适配截面尺寸为40x40mm的工业铝型材，角件本身的两个安装边长度一致，安装后不会突出型材的安装平面，不会干涉后续在型材上安装门板、封板、输送线导轨等外围配件。角件的支撑面做了内凹的减重设计，在保证整体连接强度的前提下减少了材料用量，同时也避免了角件与型材表面的硬接触刮伤型材的阳极氧化层。实际使用中，这类角件的连接刚性足够应对常规的静态框架载荷，在一些有轻微振动的设备机架上，配合防滑垫圈使用可以有效避免长期振动导致的连接松动，相比采用焊接方式的型材连接，这种角件连接的框架不需要做焊后打磨、表面处理等工序，搭建完成后就可以直接投入使用，而且框架可以重复拆解重组，适配产线迭代时的框架改造需求。在选型时需要注意，这类角件只适合同规格的40系列铝型材垂直连接，如果是不同规格的型材拼接，需要更换对应安装孔距的角件型号，安装时需要保证两根型材的端面贴合平整后再锁紧角件的固定螺丝，避免出现框架拼接后存在角度偏差的问题。
