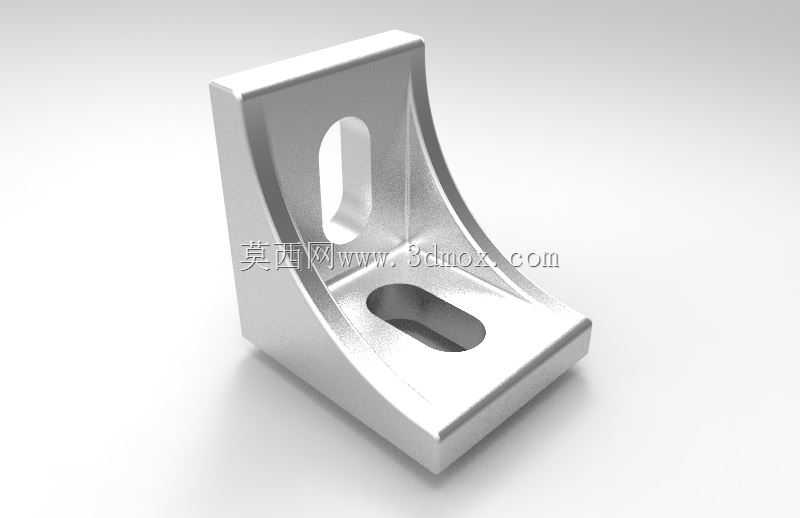

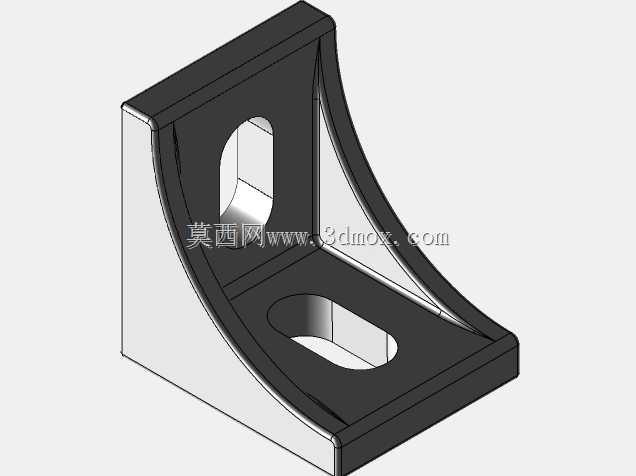

30系列铝型材直角连接角码

这款角件是工业铝型材机架搭建场景中最常用的直角连接构件，主要适配截面边长30mm的欧标或国标铝型材，在自动化设备机架、流水线工作台、物料周转架、设备防护围栏的搭建作业中承担垂直方向型材的连接加固作用。不同于采用螺栓直接对接的型材连接方式，这种带加强筋的压铸角件可以在不破坏型材截面内部结构的前提下，大幅提升直角拼接位置的抗扭、抗弯折载荷能力，避免设备长期运行产生的振动导致型材拼接位出现错位、松脱问题。从结构设计来看，角件两个互相垂直的安装面分别设置了长圆形调节安装孔，这种孔型设计并非加工误差导致，而是特意预留的安装调整余量：现场装配时，施工人员可以根据型材实际拼接的对位偏差，在孔位行程范围内微调角件固定位置，抵消型材下料的长度公差、端面切斜误差带来的拼接缝隙问题，降低现场装配的修配工作量。角件内侧的三角形加强筋采用了大圆弧过渡设计，既避免了压铸成型时转角位置出现应力集中导致的零件开裂问题，也能在承受垂直于安装面的载荷时，将受力均匀分散到两个连接翼面上，不会出现应力集中在螺栓孔位导致的型材局部压痕变形。安装边界方面，这款角件的两个安装翼面宽度与30型材的槽面宽度完全匹配，安装后角件外边缘与型材外侧面齐平，不会突出型材表面影响后续的板材封板、门体铰链安装；安装孔的中心距严格匹配30型材的槽道中心间距，装配时不需要额外打孔，直接将配套T型螺栓卡入型材槽道后穿过角件安装孔锁紧即可完成固定，单人即可完成整台机架的角件安装作业，大幅缩短机架组装的工时。在一些需要频繁拆装调整的测试工位机架场景中，这种角件连接的结构比内置角槽连接件的连接方式更便于后期维护调整，不需要拆解相邻的其他型材就可以单独更换或紧固角件位置的紧固件，对于需要经常调整工位布局的生产线来说，这种连接结构的维护成本更低。角件的表面采用喷砂氧化处理，和常规工业铝型材的表面质感保持一致，组装完成后机架整体外观协调统一，不会出现不同配件色差明显的问题，适合对设备外观有一定要求的民用类自动化设备、展示类工作台架使用。
