威尔逊云室射线探测实验装置结构

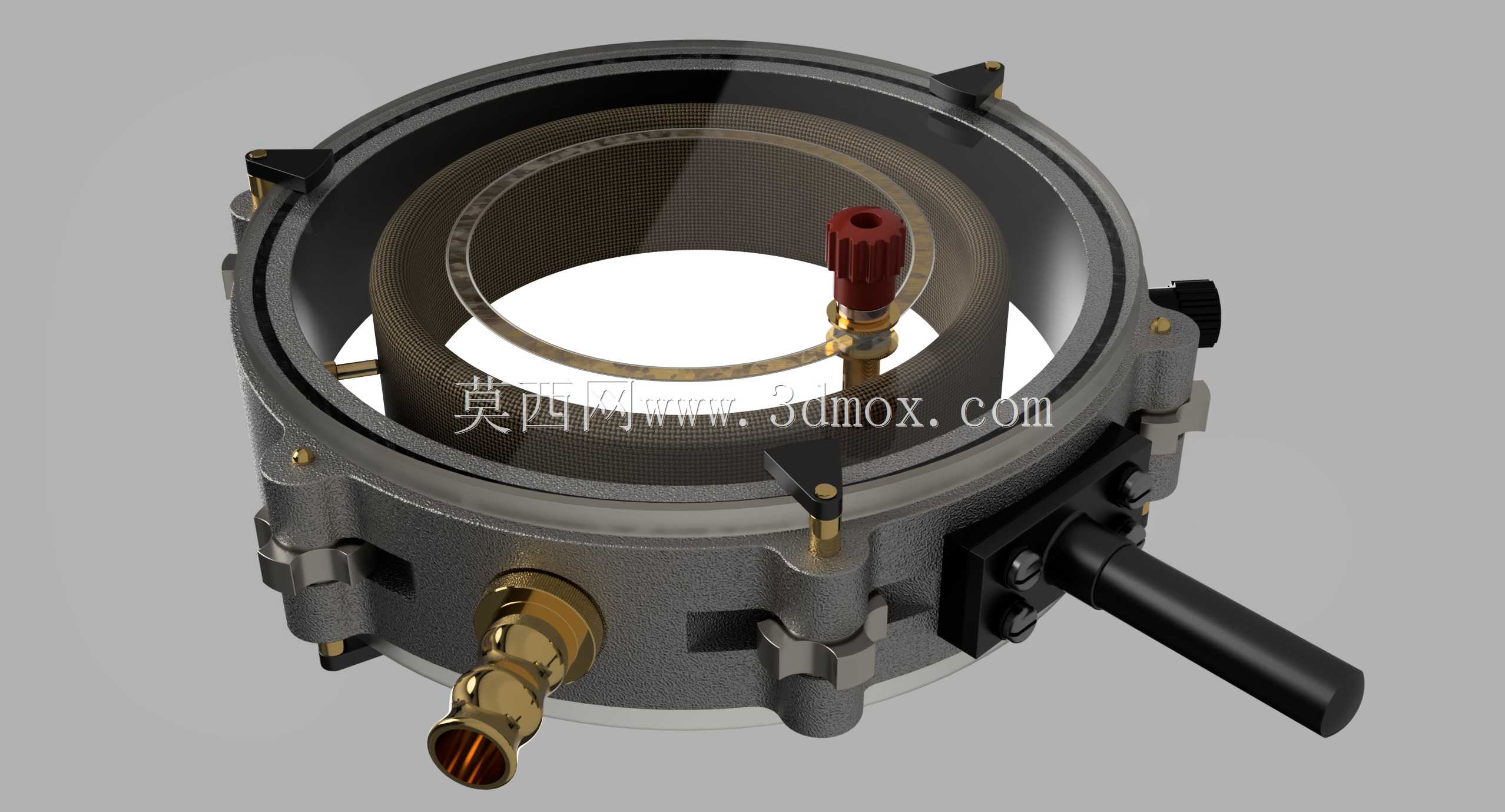

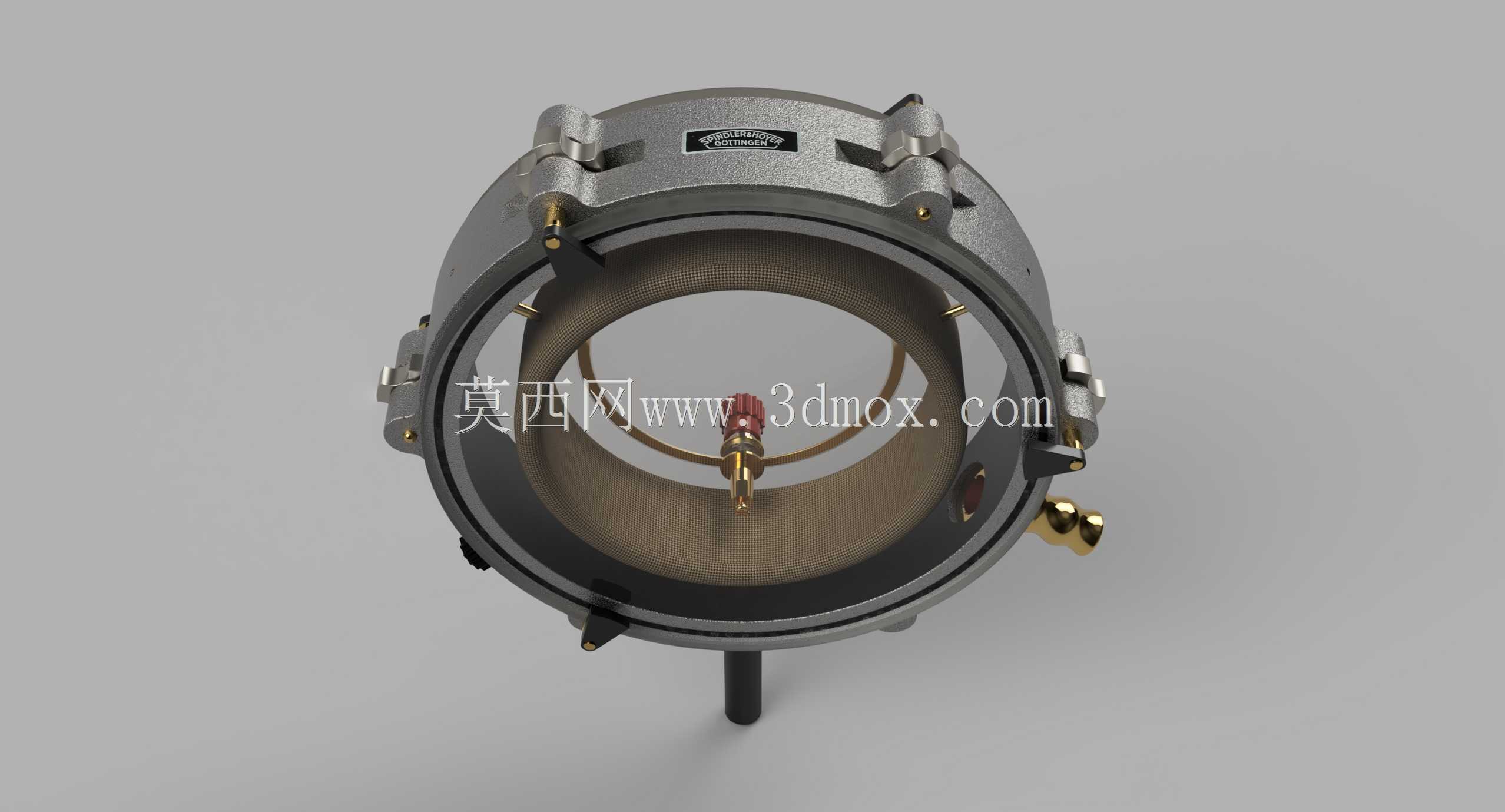

　　该装置为基于威尔逊云室原理设计的射线探测实验设备，核心功能是通过过饱和蒸汽凝结效应实现带电粒子径迹的可视化观测，多用于近代物理实验教学、核辐射科普演示场景，也可作为早期物理实验仪器的复刻参考结构。整套装置的腔体为密封承压结构，设计时需重点考量腔体内壁的光洁度要求，避免内壁附着杂质破坏蒸汽饱和环境，腔体侧壁预留有射线入射窗口，窗口采用薄聚酯膜密封，兼顾射线穿透率与腔体密封性能，窗口安装位置与腔体底部观察面呈45度夹角，可避免外部杂散光直射观察区域影响径迹观测效果。装置底部集成酒精存储槽与毡环吸附结构，毡环采用多孔吸水材质，可持续吸附存储槽内的酒精溶液，配合外接气源接口连接的外部泵组，可在腔体内快速形成压差，

　　让酒精挥发后在腔体内形成均匀的酒精蒸汽层，当腔体内部通过快速膨胀达到过饱和状态时，带电粒子穿过蒸汽层会使路径上的气体分子电离，过饱和蒸汽会以电离产生的离子为核心凝结成微小液滴，从而形成可观测的粒子径迹，可直观区分α射线与β射线的径迹差异——α粒子电离能力强，径迹粗而直，β粒子电离能力弱，径迹细且存在弯折。整套装置的安装边界需预留外接泵组的管路连接空间，背部预留照明组件的安装位，照明光线需从腔体侧方入射，采用漫射柔光结构，避免强光直射观察面造成反光干扰，观察面采用高透光学玻璃，平面度公差控制在0.02mm以内，保证径迹观测无畸变。结构设计上，腔体采用快拆式密封结构，密封槽内嵌耐溶剂橡胶密封圈，可快速开启腔体完成内部清洁、

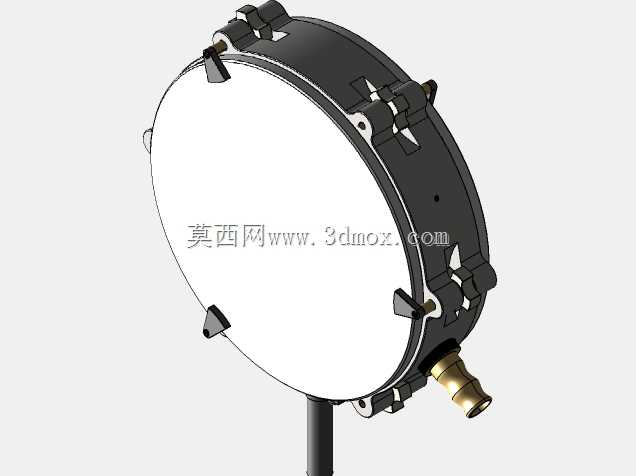

　　酒精补充等维护操作，所有与酒精蒸汽接触的结构件均采用耐有机溶剂腐蚀的材质，避免长期使用后材质溶出杂质影响蒸汽纯度。装置底部设置调平支脚，可保证腔体内部酒精液面水平，避免蒸汽层厚度不均影响径迹形成效果，整体结构无复杂传动部件，核心设计难点在于密封性能与蒸汽饱和环境的精准控制，建模时需重点还原密封槽结构、毡环安装位、外接气源接口、观察窗压装结构的细节尺寸，保证装配后各部件的配合间隙符合实验要求。
