集成式循环齿轮传动装置外壳盒结构

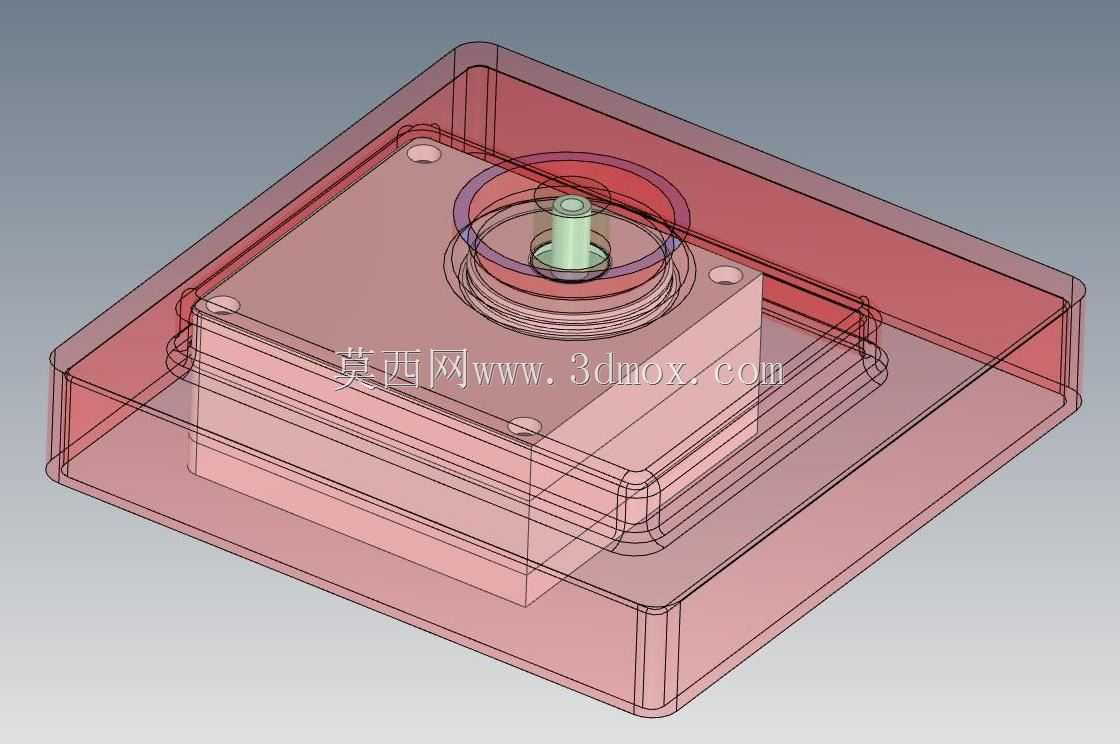

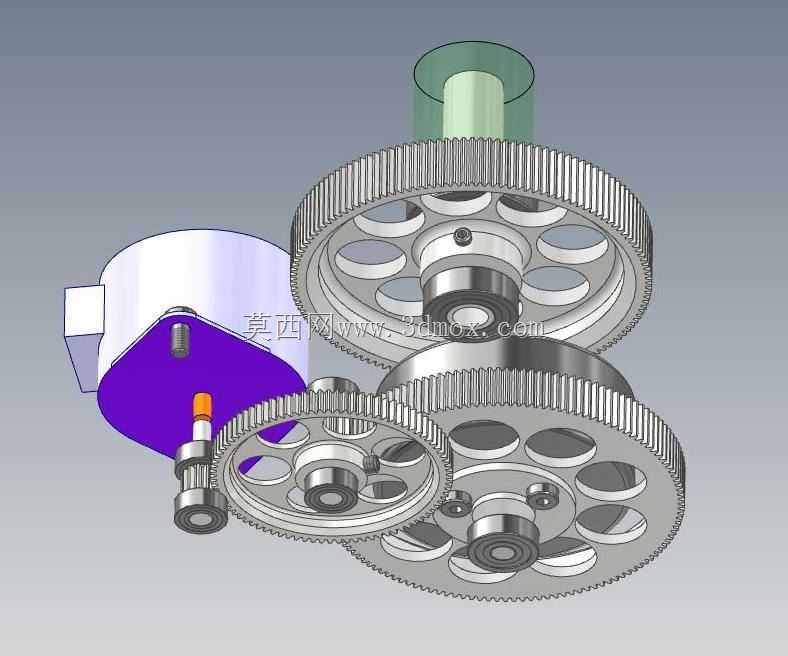

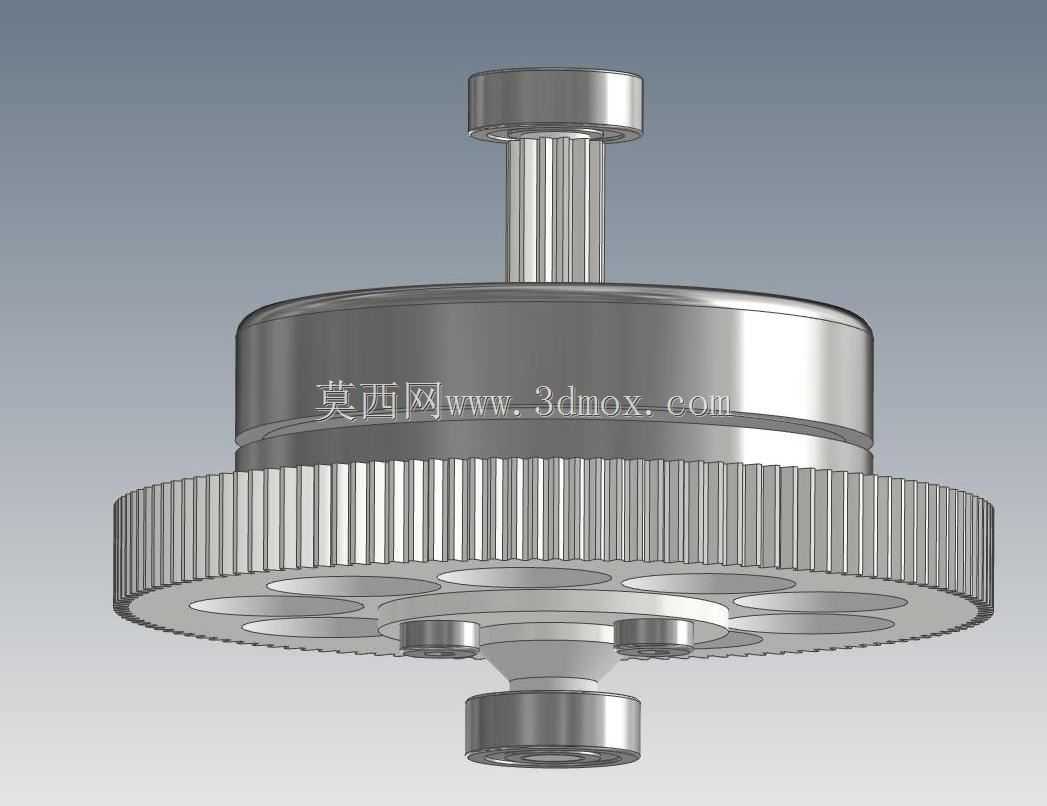

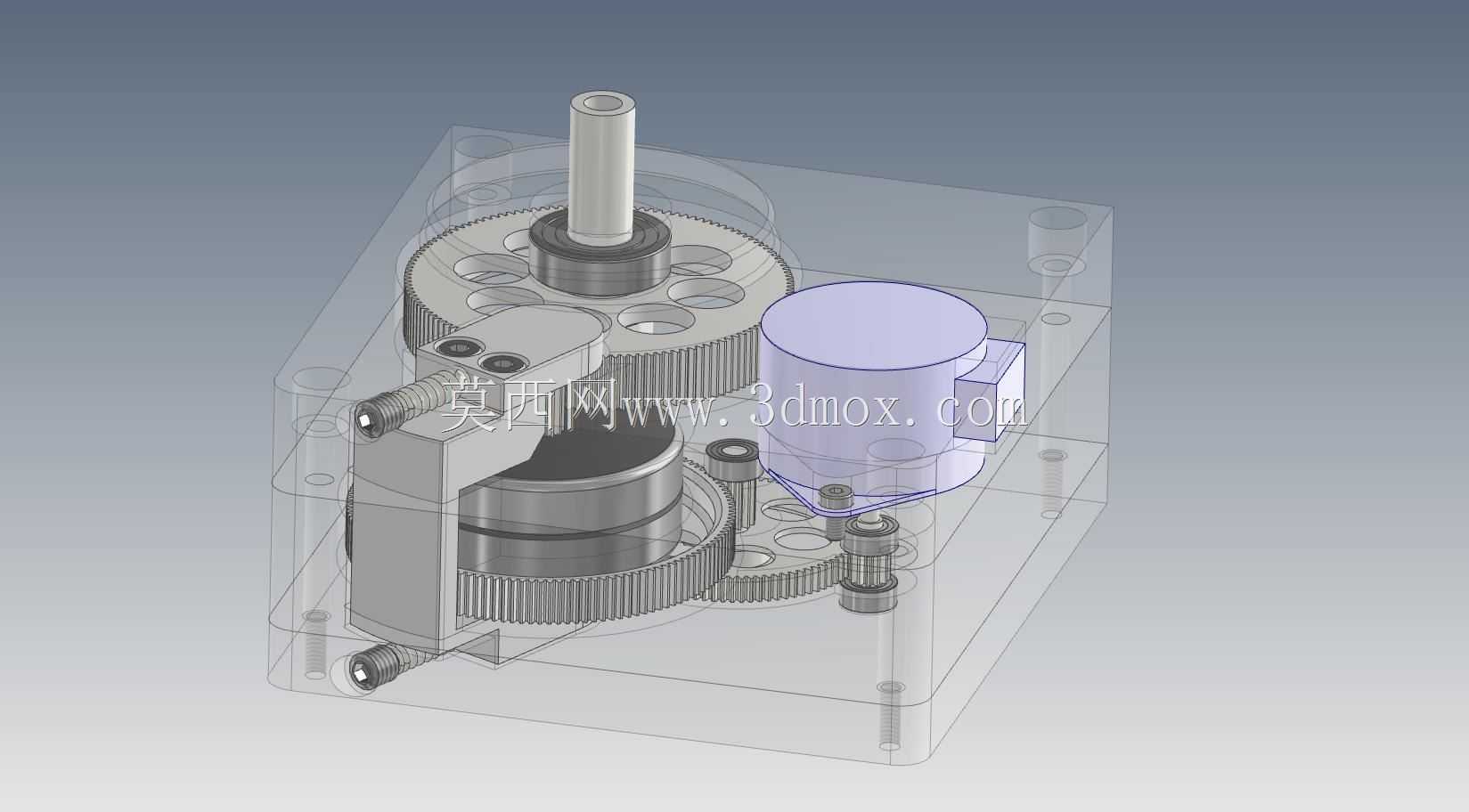

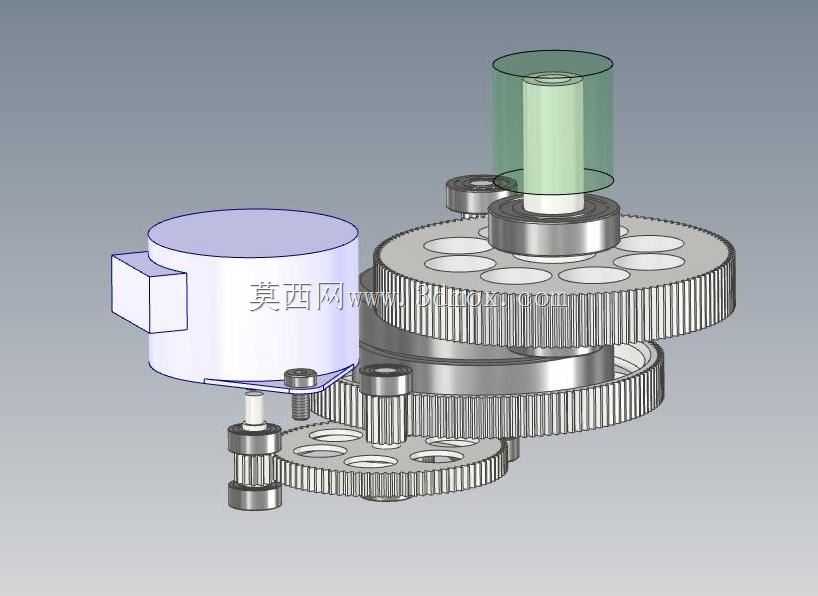

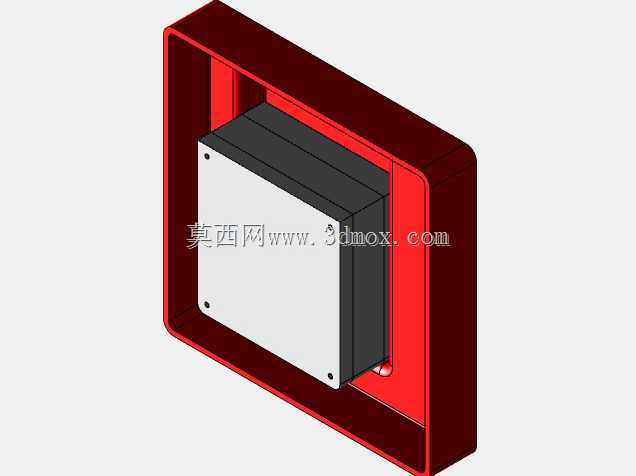

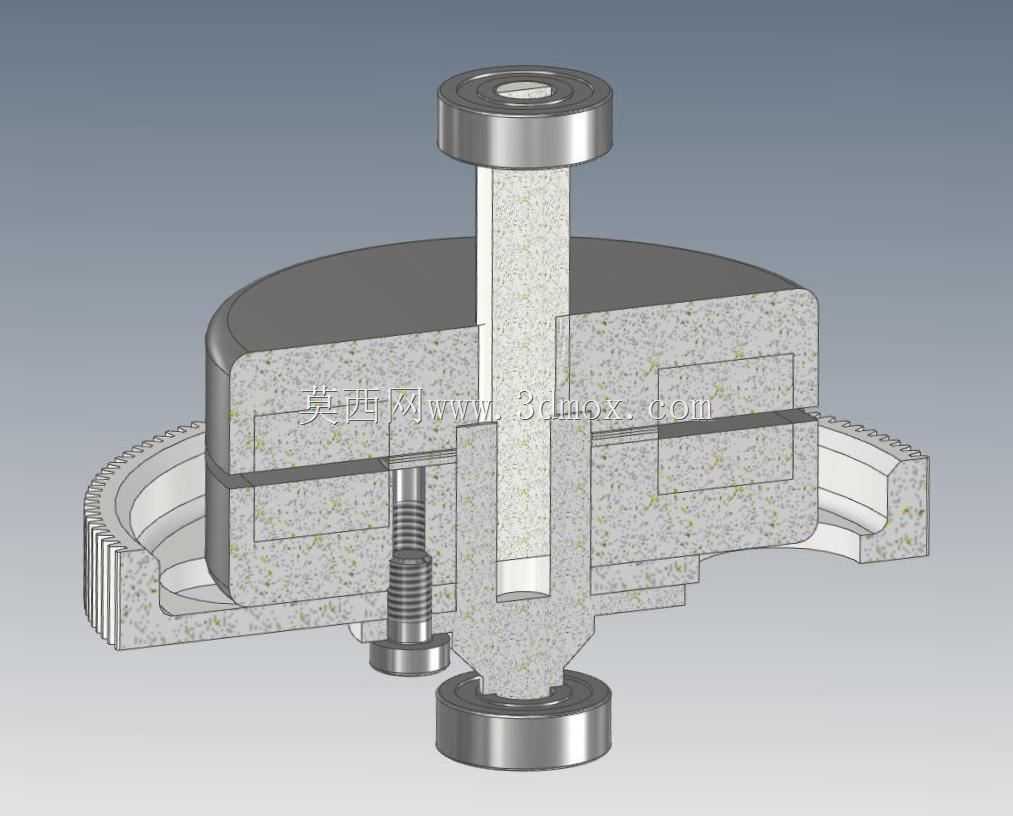

这套集成式循环齿轮装置的外壳盒结构，主要面向需要长期免维护运行的精密传动场景，常见于小型自动化输送单元、精密分度机构、低负载长期运转的工位驱动端，这类场景往往不便于频繁拆解维护，对传动精度保持性、运行可靠性有较高要求。设计阶段首先敲定的是整体集成化思路，将循环齿轮组、扭矩限制组件、消隙机构全部整合在方形外壳腔体内部，避免外露结构受粉尘、切削液等外界杂质侵入，适配车间复杂工况的使用需求。传动参数匹配上，齿轮组设定500:1的传动比，输入端适配1500RPM转速的驱动源，输出端可稳定输出20±1Nm的扭矩，输出轴可承受300N的径向负载，外壳壁厚统一设定为1mm，在保证结构刚性的前提下控制整体重量与占用空间。装置采用磁性联轴器实现扭矩传递与过载保护，无需额外的摩擦式扭矩限制结构，从根源上避免了摩擦片磨损带来的维护需求，配合齿轮副的材料匹配与润滑结构设计，可实现长期无润滑、无维修运行。针对三级齿轮传动的齿侧间隙累积问题，设计阶段没有采用传统的偏心套调整结构，而是改用带线性导轨与弹簧复合的支架结构承载第二级齿轮轴，让该支架具备两个方向的活动自由度，可在齿轮运转过程中自动补偿两个啮合阶段的横向间隙量，始终保证齿轮副处于无侧隙啮合状态，消除输出端的传动滞后，且整个消隙过程无需人工调整，也不需要拆解变速箱即可自动维持消隙效果。外形上采用方形盒体结构，底部预留安装固定孔位，顶部设置输出轴伸出端与密封结构，整体安装边界规整，可直接嵌入设备的安装工位，不需要额外设计转接安装板。输出轴的密封结构采用非接触式迷宫密封，配合磁性联轴器的非接触传动特性，既避免了密封件磨损带来的泄漏问题，也不会额外增加传动阻力，保证整体传动效率稳定在0.94以上。设计过程中对内部齿轮的排布做了多次优化，将高速级齿轮布置在靠近输入端的腔体角落，低速级大齿轮靠近输出轴位置，让内部受力分布更均匀，避免外壳局部受力过大产生形变，同时内部腔体预留了足够的散热空间，保证长期连续运行时温度不会过高，维持磁性联轴器的磁性能稳定。
