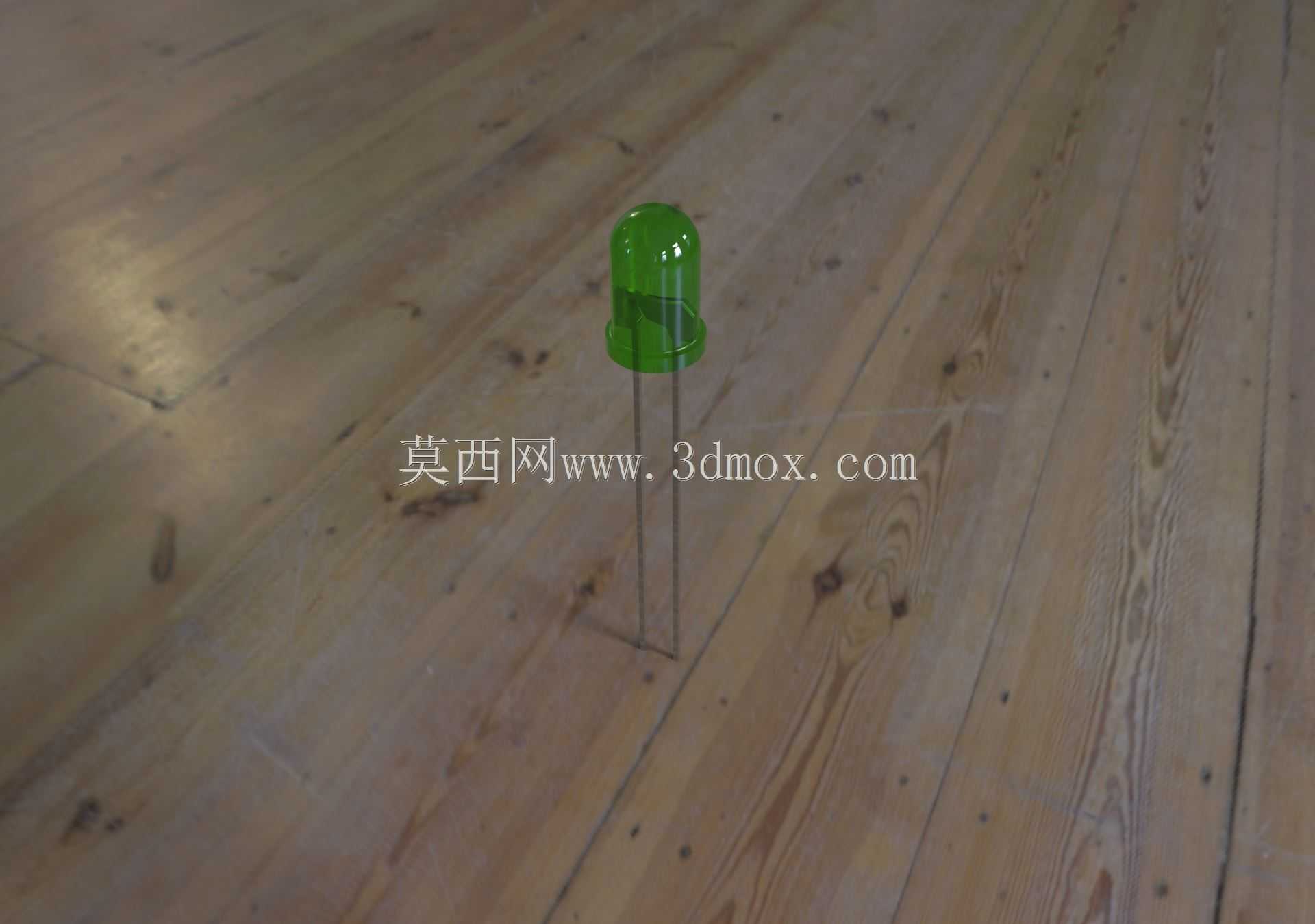

直插式绿色发光二极管结构设计

直插式绿色LED是电子电路、工业设备面板、消费类电子产品中应用极广的指示类光源器件，日常做设备状态指示、信号反馈、电源通断提示时，都离不开这类基础元件。做这款元件的三维结构设计时，首先要匹配行业通用的直插封装安装规范，先确定环氧封装透镜的外形弧度，绿色透明的环氧帽采用半球形弧面设计，一方面可以对内部芯片发出的绿光起到聚拢出光的作用，扩大正面可视角度，另一方面环氧材质本身的绝缘特性可以保护内部的发光芯片、键合引线不受外界潮气、粉尘的侵蚀，提升元件在不同工况下的使用寿命。引脚部分采用两根平行的镀锡铜质引线，引线的直径、伸出长度、引脚间距都严格对应通用PCB板的插孔尺寸，设计时预留了足够的引脚长度余量，方便生产组装时根据不同板卡的焊接需求做剪脚处理，同时引脚的平直度做了公差约束，避免插件时出现卡孔、偏斜的问题，适配波峰焊、手工焊等不同焊接工艺的操作要求。从安装边界来看，这类直插LED在PCB板上占用的安装空间极小，环氧封装主体的直径、高度都控制在常规直插元件的通用尺寸范围内，不需要额外预留过大的装配间隙，在高密度排布的面板指示灯阵列中，也能保证相邻元件之间不会出现干涉，不管是嵌入式安装在设备面板的灯座内，还是直接焊接在PCB板上做板载指示，都能适配对应的装配空间。设计过程中还考虑了元件的实际使用特性，环氧透镜的绿色色母配比参考了常规绿光LED的出光波长要求，保证点亮时的色纯正，不会出现偏色问题，引脚与环氧封装的结合位置做了密封结构处理，避免焊接时助焊剂顺着引脚缝隙渗入封装内部，造成元件失效。在工业控制设备的面板设计中，这类绿色LED通常用来标注设备正常运行、电源接通、信号正常等正向状态，和红色、黄色的同封装LED搭配使用时，不需要调整安装孔位尺寸，就能直接互换装配，大幅降低面板的设计和加工成本；在消费类电子产品、教学实验电路、小型家电的控制板上，这类元件凭借成熟的结构、稳定的性能，一直是指示光源的首选，建模时还原的每一处结构细节，都能为PCB布局、面板开孔、装配工装设计提供精准的尺寸参考，避免实际生产中出现装配干涉、尺寸不匹配的问题。
