内燃机用组合式凸轮轴结构设计

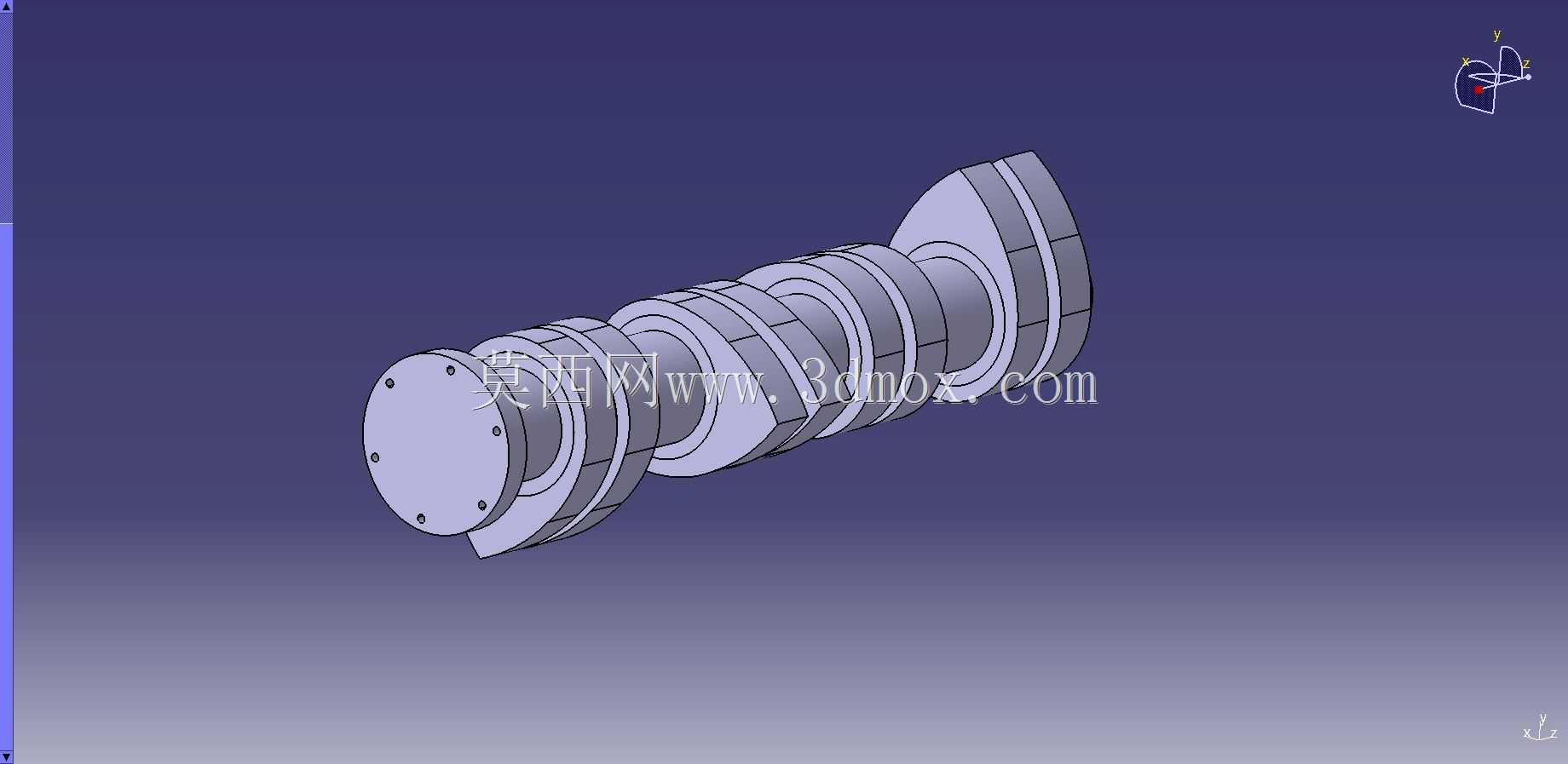

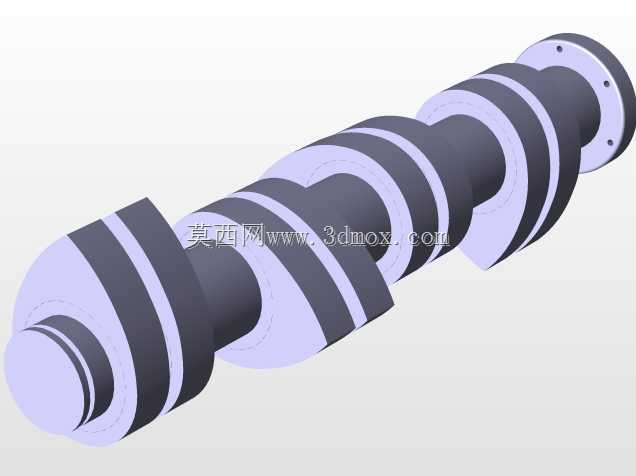

在往复式内燃机的配气系统中，凸轮轴是决定进排气时序、气门升程规律的核心传动部件，其型线精度、结构刚性直接影响发动机的充气效率、动力输出平顺性与运转可靠性。这款凸轮轴采用多凸轮集成的整体式轴身结构，沿轴向依次排布多组对应不同气缸进排气门的凸轮型面，相邻凸轮间设置轴颈结构，用于装配时嵌入缸盖对应的轴承座孔内，为整根轴提供径向支撑，限制运转过程中的径向跳动量，避免凸轮型面与气门挺柱出现偏磨。设计阶段首先需要匹配发动机的配气相位要求，逐段打磨每个凸轮的升程段、缓冲段、回程段型线，确保气门开启与关闭的速率符合气缸进排气的气流流速需求，避免气门落座时出现冲击异响，同时兼顾不同转速区间的充气效率表现。从安装边界来看，轴身两端预留有定位结构，一端可对接正时齿轮或正时链轮，接收曲轴传递来的驱动力，按照固定传动比保持与曲轴的相位同步，另一端可适配转速传感器的检测端头，为电控系统提供实时相位信号。轴颈的直径公差、圆柱度需要严格控制在装配要求范围内，与轴瓦的配合间隙既要保证润滑油膜的形成，又要避免间隙过大导致的运转噪声与相位偏差。凸轮型面的表面粗糙度、淬火硬度是设计中重点管控的参数，因为长期与挺柱接触承受周期性接触应力，足够的硬化层深度能避免型面出现点蚀、磨损，保证长期使用后配气相位不发生偏移。实际装配时需要注意各凸轮的周向角度偏差，角度错位会直接导致对应气缸的进排气时机错乱，引发动力不足、怠速抖动甚至气门碰撞活塞的严重故障。这类集成式凸轮轴相比分体组装式结构，整体刚性更强，不存在连接松动的风险，更适合高转速工况下的内燃机使用，轴身的油道孔设计可将压力润滑油引导至各轴颈与凸轮工作面，实现运转过程中的持续润滑与散热，降低摩擦副的磨损速率。
