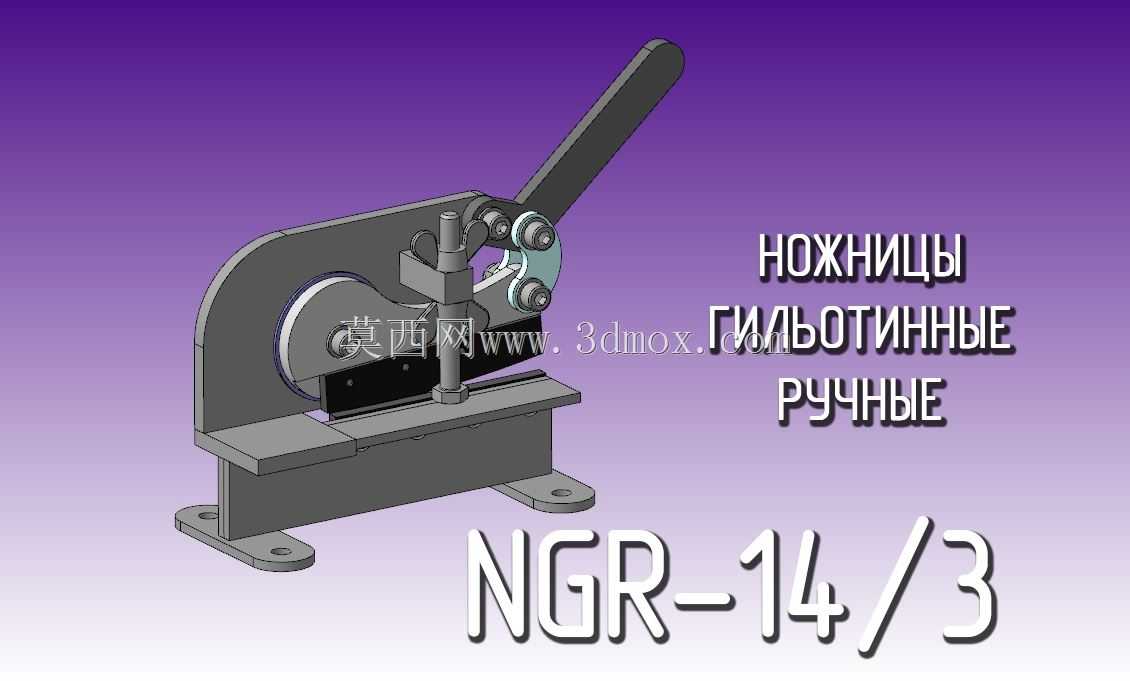

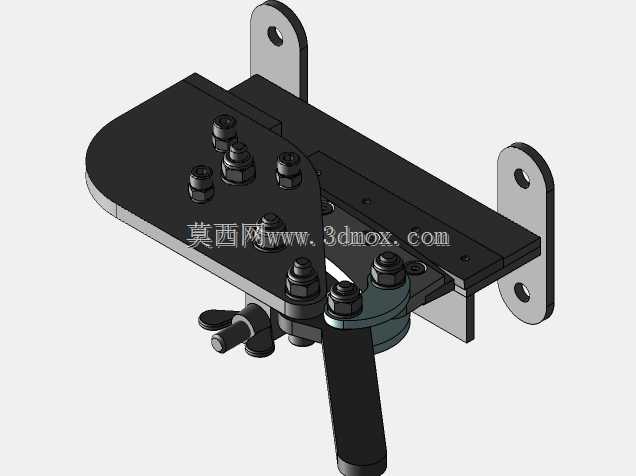

手动杠杆式薄板剪切加工设备结构

这款手动剪切设备主要面向小型钣金加工场景、五金维修工位、教学实训车间以及个体加工作坊使用，针对厚度不大的薄钢板、铝板、铜板等金属板材做直线裁切作业，无需外接电源气源，依靠人力驱动杠杆机构完成剪切动作，适合小批量、多频次的零散裁切需求，在没有工业供电的野外维修、临时加工场景下也能正常使用。设备整体采用立式杠杆增力结构，长操作手柄通过多级铰接连杆将人力放大后传递到上刀架，驱动动刀沿垂直导向结构下行，与固定在底座上的定刀形成剪切副，完成板材的剪断动作，相比普通手持式铁皮剪，这种台式结构的剪切切口更平直，不会出现板材翘曲、切口歪斜的问题，操作人员施加较小的握力就能完成较厚板材的裁切，劳动强度更低。设计过程中优先考虑了手动操作的力臂匹配，手柄长度经过力矩核算，保证成年人正常施力时就能达到额定剪切厚度所需的刃口剪切力，铰接位置全部采用销轴加耐磨衬套的结构，长期使用磨损后可快速更换衬套，无需整体更换构件，降低维护成本。刀架部分的导向结构采用双侧限位，保证动刀下行过程中与定刀的间隙保持均匀，避免出现卡刀、啃刃的问题，上下刀刃采用可拆卸设计，刀刃磨损后可单独拆下修磨或者更换，不需要整体更换刀架组件。底座部分设计了带安装孔的地脚结构，可通过螺栓直接固定在工作台或者型钢支架上，安装时需要保证底座台面水平，定刀的安装面与底座基准面平行，避免剪切过程中板材移位。设备的操作工位预留了足够的板材放置空间，台面上的靠位结构可辅助操作人员快速定位裁切宽度，裁切时将板材靠紧定位挡边，压下手柄即可完成定尺裁切，不需要额外划线标记，适合批量加工统一尺寸的板件。整体结构没有复杂的传动组件，所有铰接点都做了敞露式设计，日常维护只需要定期在销轴位置加注润滑脂即可，不需要复杂的保养流程，对于没有专业设备维护人员的小型加工场景十分友好。剪切刃口的角度经过优化，既保证刃口有足够的强度避免崩刃，又能降低剪切过程中的阻力，裁切软质金属板材时不会出现毛刺过大、板材拉扯变形的问题，动刀的行程经过限位设计，下行到最低位置时刚好完成全幅面剪切，不会碰撞到底座台面，保护刃口不受磕碰损伤。
