贴片式NDK NX3215SA晶振结构设计

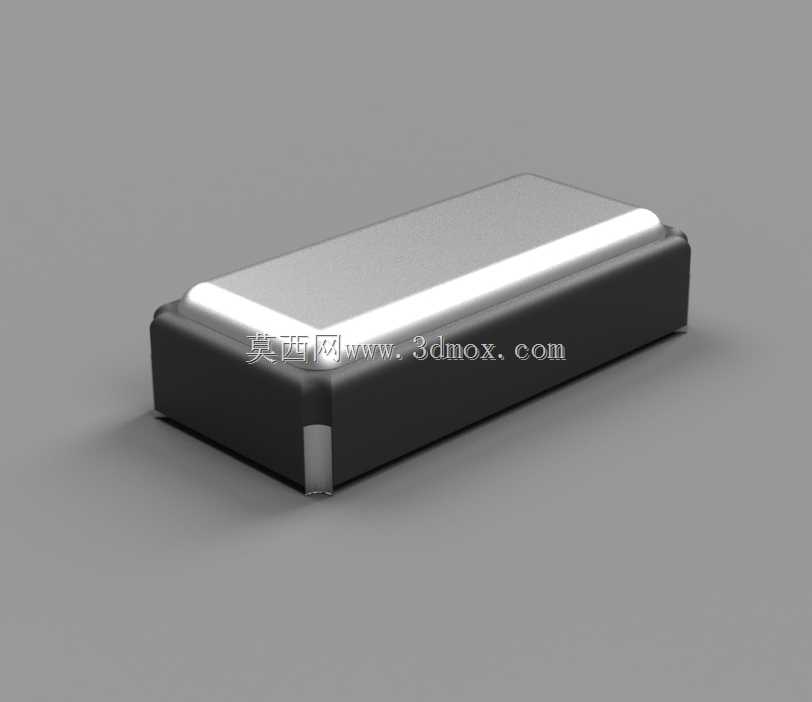

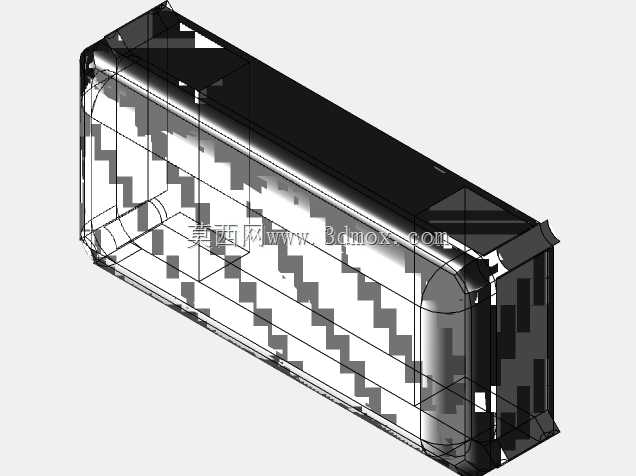

这款贴片晶振的三维结构还原，完全围绕SMT量产场景的实际需求展开，做结构设计时最先要考虑的就是回流焊过程中的共面度问题，模型里把底部两个金属焊端的平面度公差控制在0.05mm以内，避免贴装时出现虚焊、立碑缺陷，这也是消费类电子主板设计里最容易踩的坑——很多新手工程师画封装时只看规格书的标称尺寸，忽略焊端实际的倒角与金属层延伸范围，最后打样回来才发现焊盘匹配度差，批量生产良率上不去。从功能层面来说，这类3215封装的音叉晶振主要负责给实时时钟电路提供基准频率，常见于智能手表、蓝牙耳机、便携医疗设备的主控板上，对尺寸的严苛要求远高于直插类元件，模型还原的本体长宽尺寸严格对应3.2mm×1.5mm的行业通用边界，厚度方向控制在0.8mm以内，刚好能适配便携设备内部堆叠的空间余量，不会和上方的屏蔽罩、结构件产生干涉。设计建模的时候特意把本体的黑色环氧树脂封装部分做了细微的拔模斜度，这是实际注塑封装工艺里必然存在的结构，很多网上下载的同类模型把外壳做成纯直角立方体，导入PCB做3D干涉检查时就会出现误报，以为和周边的贴片电容、电阻有碰撞，实际上量产元件的边角都有工艺圆角和拔模角度。两端的金属焊端不是简单贴在外壳侧面的薄片，模型里还原了焊端向内弯折包裹本体底边的结构，这部分结构直接决定了焊锡的爬升高度，做焊盘设计时需要对应留出足够的锡膏印刷面积，保证焊接后能形成可靠的弯月形焊点，同时避免焊锡爬到晶振本体侧面影响频率稳定性。另外晶振顶部的金属屏蔽盖和下方陶瓷基座的结合缝也做了细节还原，这个缝隙的位置是点胶固定时的禁区，如果结构固定胶渗到缝隙内部，会改变晶振内部音叉片的振动阻尼，直接导致频率偏移超差，甚至出现停振问题。做整机结构堆叠时，这个模型可以直接导入装配环境，核对晶振上方的结构件避让距离，通常要保证0.3mm以上的安全间隙，避免组装时压到晶振外壳导致内部晶片破损。对于做时钟电路设计的工程师来说，这个精准的三维模型还能帮助评估PCB布线时的等长路径，把晶振到主控芯片的时钟走线长度控制在合理范围，减少信号传输过程中的衰减和干扰，毕竟32.768kHz的时钟信号幅值很低，走线过长或者周边有强干扰源很容易出现计时不准的问题。
