轨道交通悬挂式单轨安全防护轨道结构

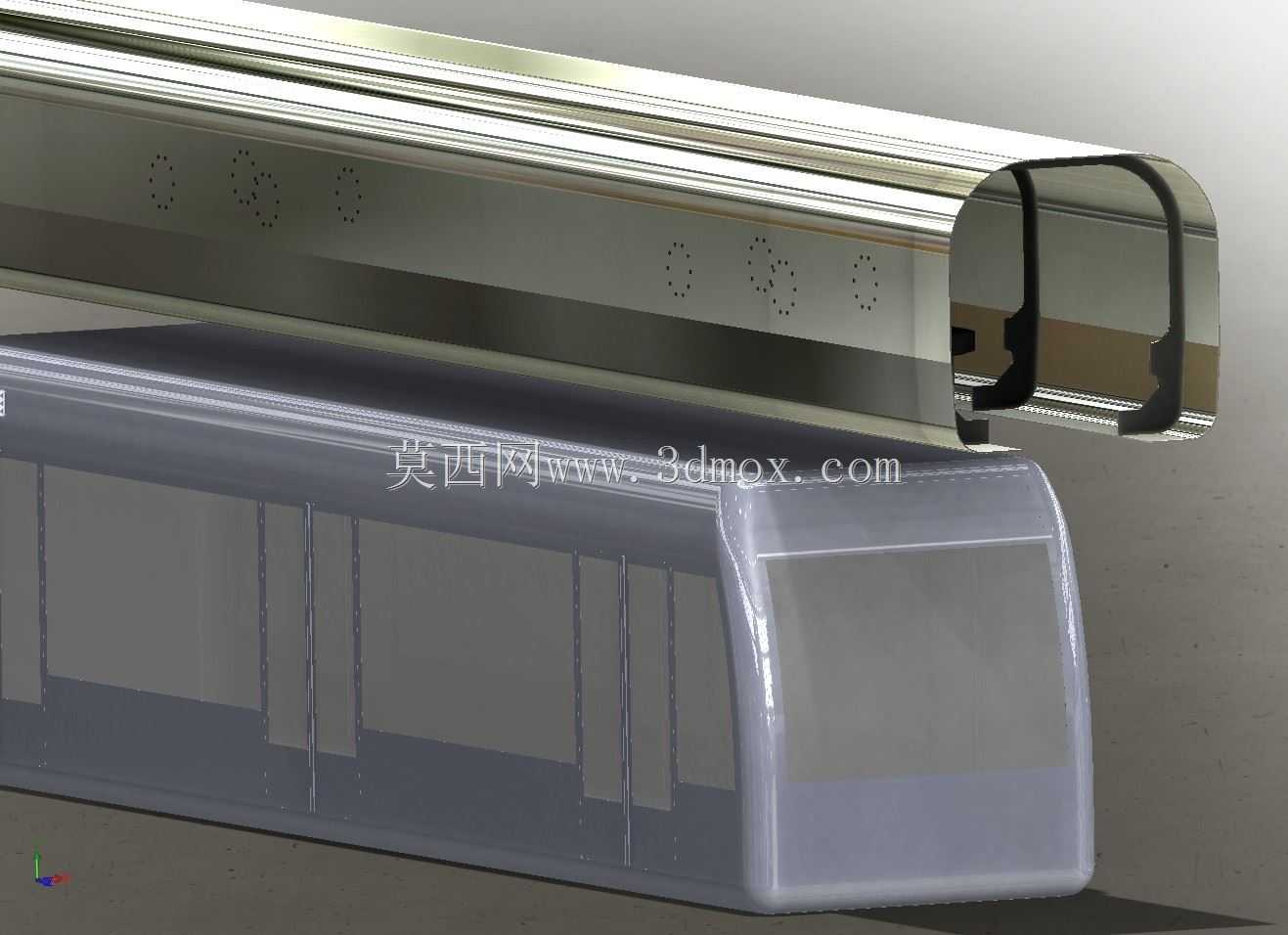

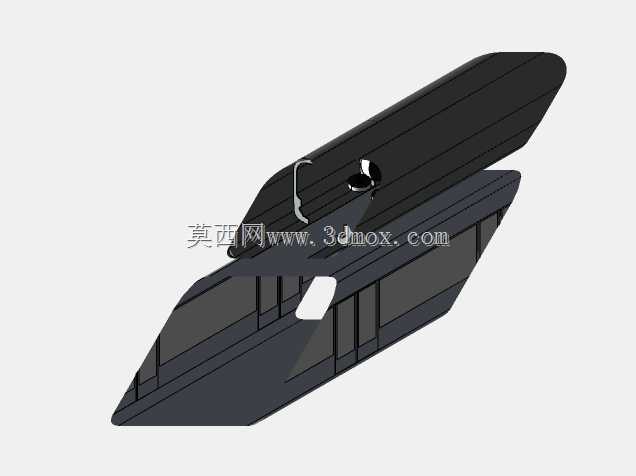

该结构为悬挂式单轨交通系统的走行防护轨道组件，适配城市低空通勤、景区观光接驳等多场景的线路铺设需求，可在多雨、多尘、温差跨度大的复杂户外环境下长期稳定运行，不会因路面积雪、落石、低空障碍物侵入影响车辆通行效率。从功能实现逻辑来看，该轨道采用闭口箱型截面设计，走行面集成于箱体内部，走行轮与导向轮完全包覆在轨道腔体内，从结构根源上避免轮轨脱轨风险，同时箱型外壁可抵御外力撞击、异物侵入，配套的端部密封结构能阻挡雨水、沙尘进入走行腔，降低轮组与轨道接触面的磨耗速率。设计阶段优先考虑了现场安装的适配性，轨道标准段采用定尺模块化设计，段间连接采用嵌入式定位结构，安装时无需现场大量配焊加工，仅需通过预制的安装支座与线路侧的悬挂立柱完成固定，安装边界预留了足够的调节余量，可适配不同曲率半径的弯道段、变坡段铺设需求，轨道侧壁预制的定位孔组可精准匹配导向轮的运行轨迹，在弯道段可通过孔位微调实现导向面的顺滑过渡，避免车辆过弯时出现卡顿、晃动问题。从结构细节来看，轨道的走行面做了硬化处理，表面粗糙度控制在适配橡胶轮走行的区间，既保证足够的摩擦力避免轮组打滑，又能降低长期运行的磨耗量，轨道端部的过渡段做了圆弧导角处理，可消除段间连接的台阶差，保证车辆走行时的平顺性。箱型腔体内部预留了供电轨、信号线缆的安装空间，可将动力传输、信号通讯组件集成在轨道内部，无需额外架设外露的线缆支架，既降低了线路的整体风阻，也减少了户外环境对线缆的老化影响。针对不同线路的载荷需求，该轨道可通过调整侧壁壁厚、内部加强筋的排布密度适配不同载客量的车型，在大跨度悬挂段可通过增加内部加强筋的数量提升轨道的整体刚度，控制满载工况下的轨道挠度在允许范围内，避免车辆走行时出现明显的上下起伏。轨道外侧的安装挂点采用标准化接口设计，可适配不同规格的悬挂立柱、转辙机构，在站点段可直接对接站台的屏蔽门安装结构，无需额外设计转接件，大幅降低整条线路的施工安装成本。
