带锯配套长距离钢制辊道输送架结构

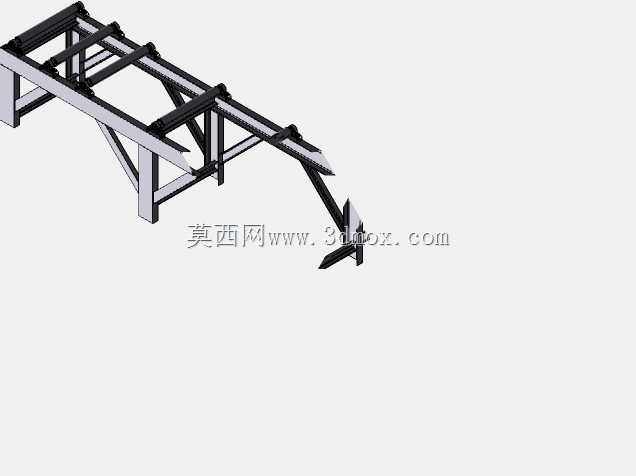

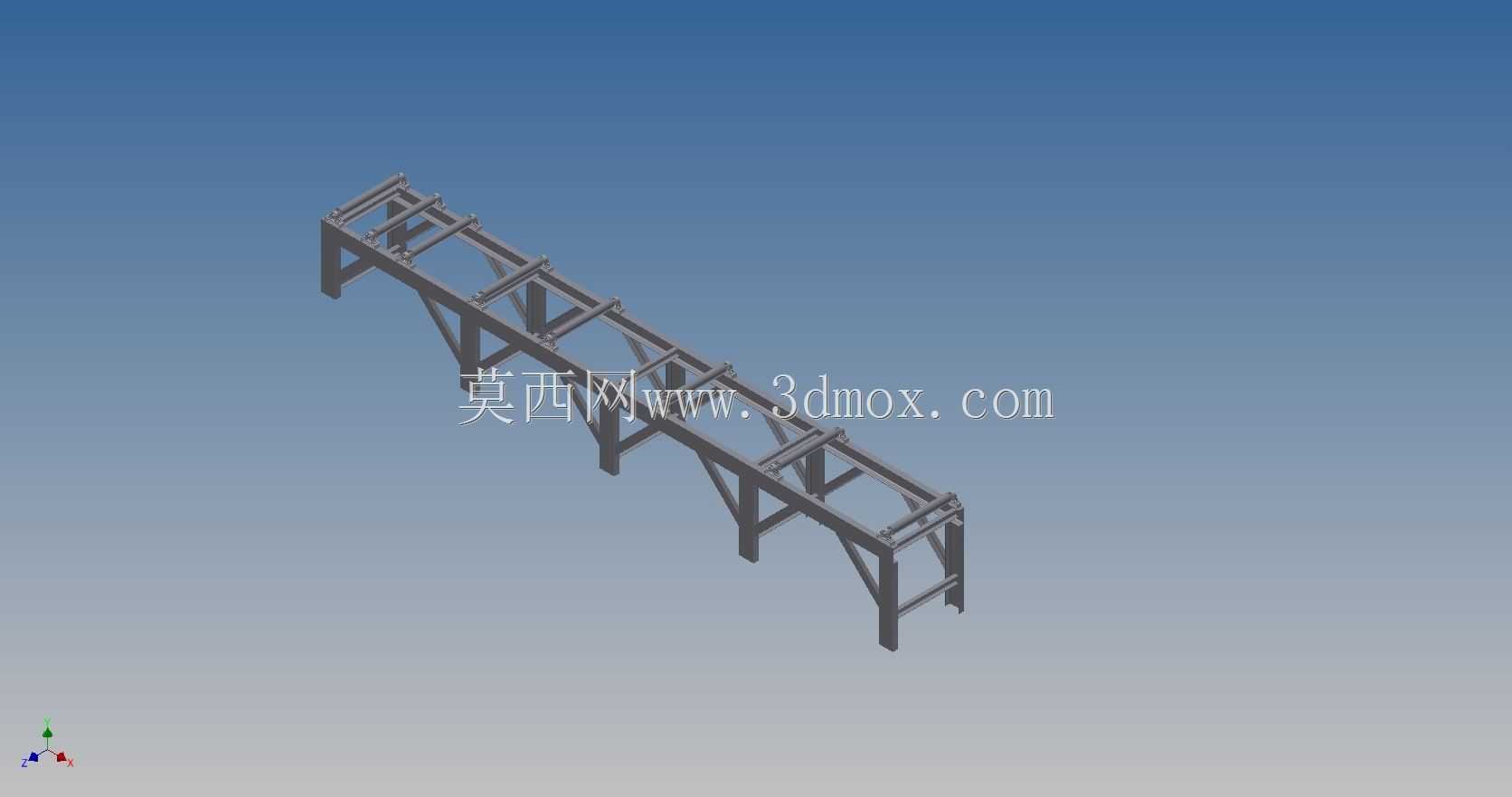

这套辊道输送结构主要配套金属加工车间的带锯设备使用，针对长尺寸型材、棒料、方管等锯切前的上料输送、锯切过程中的承托、锯切后的短料出料场景设计，解决人工抬运长料劳动强度大、送料定位不准、锯切过程中物料下垂偏移的实际问题。从结构设计来看，整体采用型钢焊接成型的框架式机架，支腿采用等边角钢与横撑斜撑组合焊接的形式，支腿底部预留安装孔位，可通过膨胀螺栓固定在车间混凝土地面，也可搭配可调脚杯适配地面不平整的安装场景，机架整体沿送料方向做直线度公差控制，保证辊道安装后工作面的平面度误差控制在合理范围，避免物料输送过程中出现卡滞、跑偏问题。辊道沿机架长度方向等距排布，辊子采用实心圆钢加工后配装简易轴承座固定在机架两侧的横梁上，辊子上表面处于同一水平面，相邻辊子的间距根据常规输送物料的最小长度设定，保证最短的锯切后料段也能同时搭在至少两根辊子上，不会出现卡料掉落的情况。设计过程中特意将机架靠近带锯工作台的一端做了高度适配，保证辊道工作面与带锯工作台面处于同一标高，物料从辊道推送至锯切位置时无需额外抬升调整，可直接推送靠紧定尺挡板完成定位。机架的整体长度可根据车间实际的物料存放区到带锯工位的距离调整，常规配置下可覆盖6米以内长型材的输送需求，支腿的排布间距经过承重校核，满负载输送重型型钢时机架的绕度变形量控制在允许范围内，不会出现长期使用后机架中部下沉的问题。结构上没有配置额外的动力驱动单元，属于无动力辊道结构，依靠人工推送即可完成物料移动，结构简单可靠，日常维护仅需定期检查辊子转动灵活性、对轴承位置加注润滑脂即可，相比带动力的输送结构成本更低，更适合带锯工位这种间歇式送料、送料频率不高的作业场景。安装时需要先标定带锯工作台的中心高度与送料方向中心线，再依次固定各支腿位置，调整机架整体水平度与中心线对齐度后再紧固所有安装螺栓，最后逐根检查辊子的转动灵活性，确认无卡滞、无高度差后即可投入使用，使用过程中可根据锯切物料的规格，在辊道两侧加装可调式侧导向挡条，避免长料推送过程中出现侧向偏移，进一步提升送料的定位精度。
