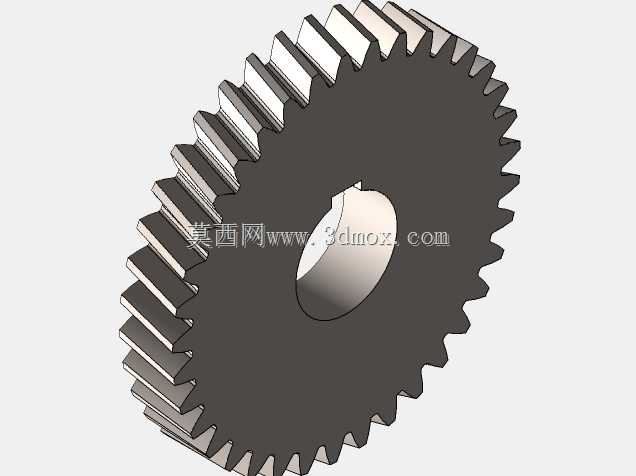

右侧37齿模数8斜齿传动齿轮

这款右侧斜齿齿轮在重载传动场景中应用广泛，常见于矿山输送设备的减速单元、大型工程机械的动力传输路径、冶金设备的轧机传动组中，承担交错轴间的动力传递任务，相比直齿圆柱齿轮，其啮合过程是逐步进入、逐步退出的，传动过程中冲击、振动和噪声更小，承载能力更强，适合中高速、重载的连续作业工况。从结构设计来看，该齿轮齿数为37，模数8，齿向为右侧螺旋，齿部采用渐开线齿形，建模过程中严格遵循斜齿轮啮合的几何关系，先通过参数化方程生成齿廓渐开线，再沿螺旋线扫描切除形成完整齿形，保证齿面啮合的接触精度，避免出现根切、齿厚偏差过大等影响传动效率的问题。中心孔采用带键槽的通孔设计，安装时可通过平键与传动轴实现周向固定，传递额定扭矩，孔的直径与键槽尺寸匹配对应轴径的安装公差，装配时无需额外修配即可完成定位。齿轮的轮毂部分做了等厚设计，齿圈与轮毂之间的辐板厚度经过强度校核，可承受额定载荷下的弯曲应力与接触应力，避免长期运转出现辐板变形、齿面偏载的问题。齿宽参数经过匹配计算，与配对齿轮的齿宽形成合理错位量，补偿安装过程中可能出现的轴向窜动误差，保证啮合接触斑点处于齿面中部区域，提升传动平稳性与齿轮使用寿命。在实际选型应用中，该齿轮需配对同参数左侧旋向的斜齿轮使用，安装时需保证两轴的中心距偏差在允许公差范围内，轴线平行度满足传动精度要求，齿侧间隙控制在合理区间，既要避免间隙过大导致正反转冲击，也要防止间隙过小出现运转卡滞、齿面磨损加剧的问题。建模过程中对齿顶圆、齿根圆做了合理的圆角过渡，减少应力集中点，齿面的粗糙度与形位公差在模型中预留了加工余量，可直接对接后续的加工工艺编制，用于数控滚齿、插齿工序的刀路生成参考，也可用于传动系统的虚拟装配仿真，验证整个传动链的运动干涉情况、载荷分布状态，提前排查设计阶段的潜在问题。
