无风扇嵌入式工业控制计算机外观结构

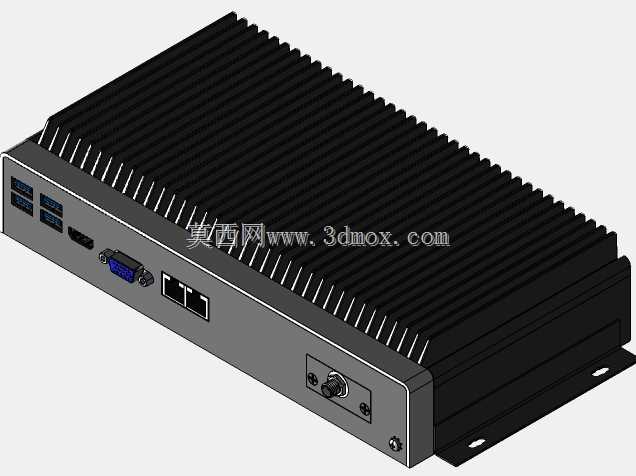

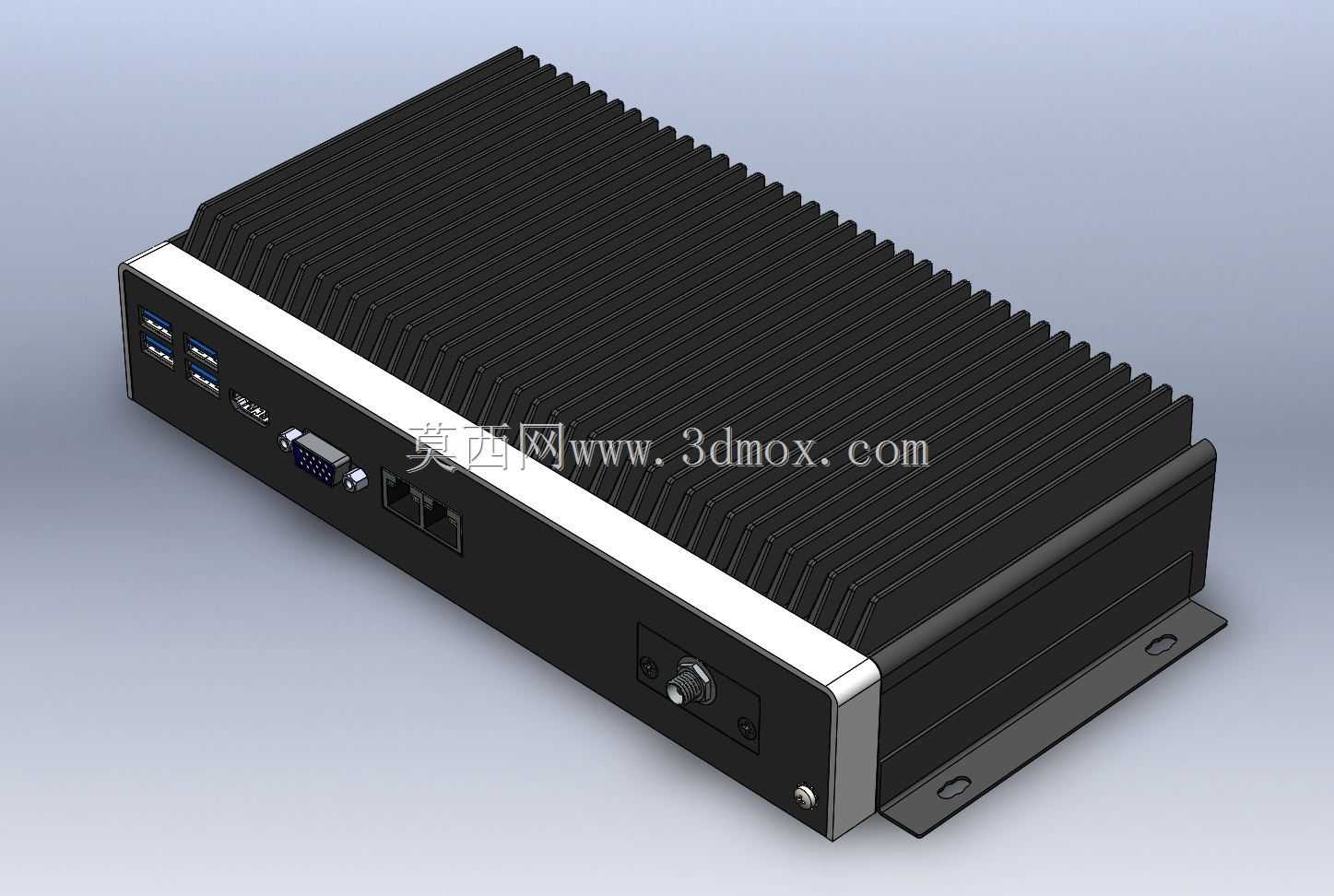

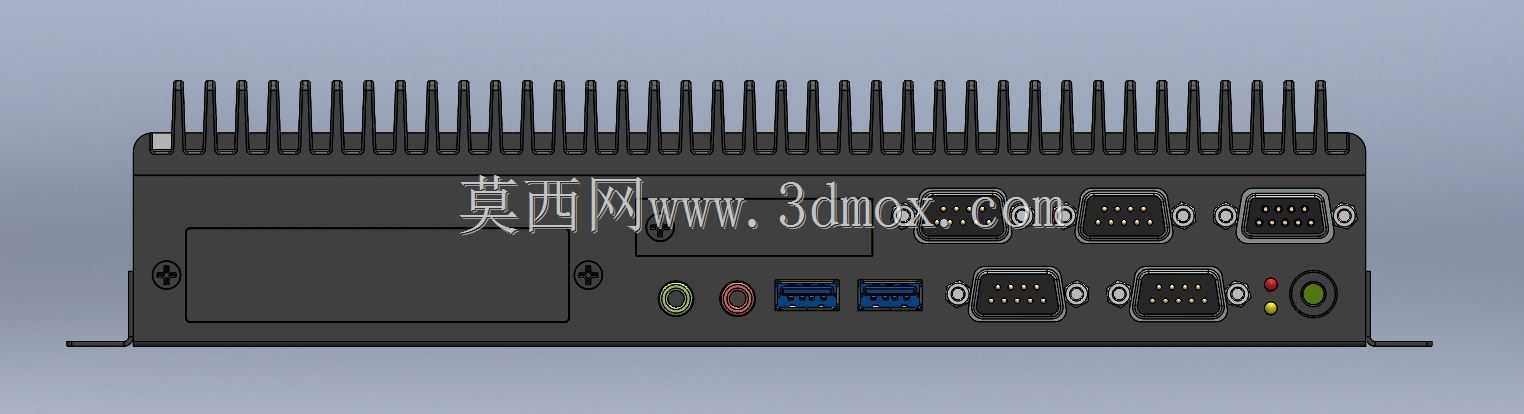

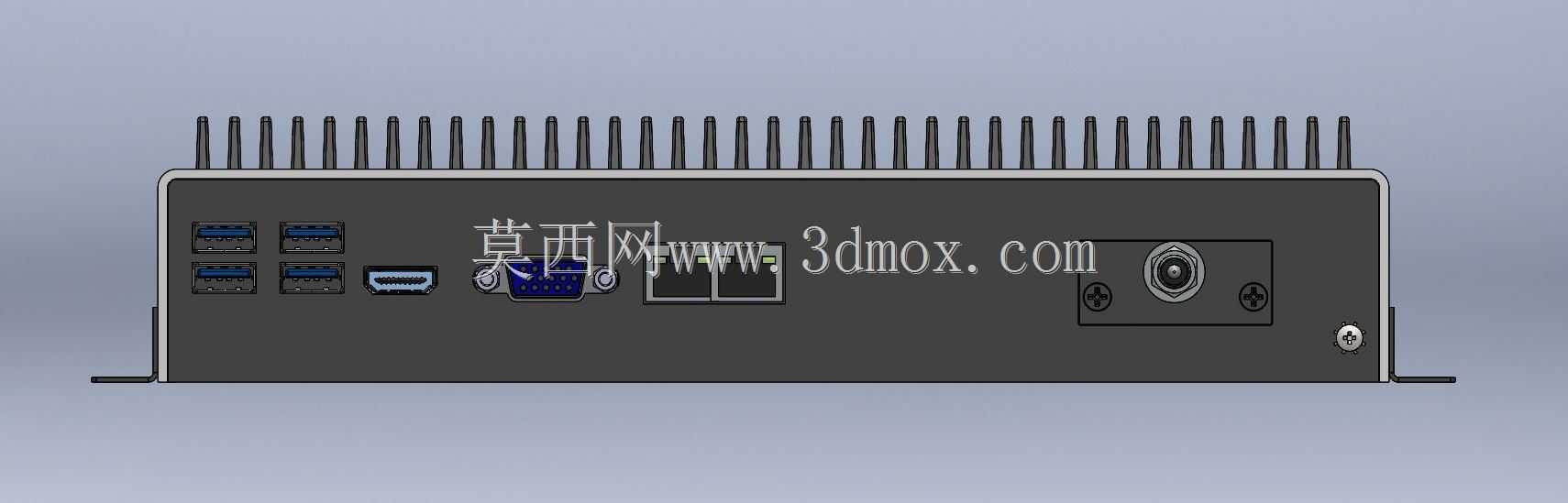

这款无风扇嵌入式工控设备的结构设计，完全围绕工业现场的严苛部署需求展开，整机采用一体化挤压铝型材作为散热主体，外壳表面的密集鳍片并非装饰结构，而是将内部CPU、芯片组等发热元件的热量通过导热介质直接传导至外壳，全程无机械散热风扇，从根源上避免了粉尘、油污环境下风扇积灰卡滞带来的散热失效问题，适配车间、户外机柜、车载等长期无人值守的运行场景。从接口布局来看，设备前端侧面板集成了多路USB接口、VGA显示输出接口、双路以太网接口以及电源输入接口，接口排布预留了足够的插拔操作空间，不会出现相邻接口插头干涉的问题，所有接口均采用加固焊接设计，能够承受工业现场常见的振动、拉扯工况，避免常规商用主机接口松脱的故障。设备底部延伸出的带安装孔的固定耳，是专门针对嵌入式安装场景设计的，安装孔位的间距、孔径都符合工业控制设备的通用安装规范，可以直接通过螺栓固定在机柜内部的安装梁、设备舱的安装板上，也支持壁挂、导轨加装等多种部署方式，安装边界的尺寸设计充分考虑了标准工控机柜的内部空间预留，不会和柜内其他布线、设备产生空间冲突。整机的边角做了钝化处理，银色装饰条既做了结构分区，也能在安装过程中起到一定的防磕碰作用，外壳的拼接缝隙控制在极小的公差范围内，能够达到工业级的防尘防护要求，阻挡车间内的金属碎屑、粉尘进入设备内部。在结构建模过程中，需要重点关注散热鳍片的阵列间距、型材的壁厚参数，既要保证足够的散热面积，也要控制整机的重量，同时安装耳的折弯角度、固定孔的位置公差需要严格匹配安装场景的通用标准，接口的位置度公差要满足连接器的装配要求，避免出现装配时接口和外壳开孔错位的问题。这类设备通常用于工业产线的数据采集、设备控制、边缘计算等场景，相比商用计算机，其结构强度、环境适应性、长期运行稳定性都有更高的设计要求，建模时需要充分考虑各个结构件的装配关系，比如外壳和内部主板安装位的配合、接口挡板和型材壳体的固定方式、电源接口的绝缘防护等细节，还原真实工业设备的结构设计逻辑。
