两爪式轴承内孔拉拔拆卸工具结构

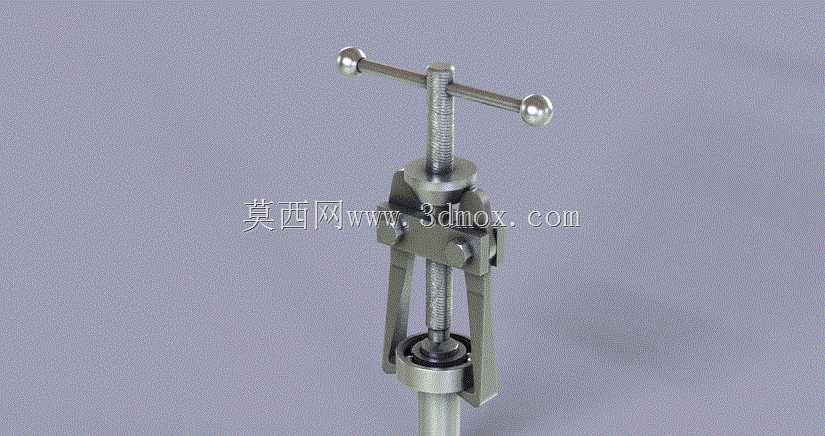

这款两爪拉拔拆卸工具，核心应用场景集中在设备维保、产线抢修、零部件拆解作业中，针对过盈配合安装在轴端的轴承、轴套、密封衬套等零件，解决常规敲击、撬别容易损伤轴面、破坏零件配合精度的痛点。日常在机修班组的工具柜里，这类工具是处理过盈配合件拆卸的核心工装，尤其是针对安装位置局促、外圈没有受力点的内装式轴承，三爪拉马无法卡持受力的场景下，两爪结构可以深入轴承内圈与安装座之间的狭窄缝隙，勾住轴承内圈端面完成拉拔作业。

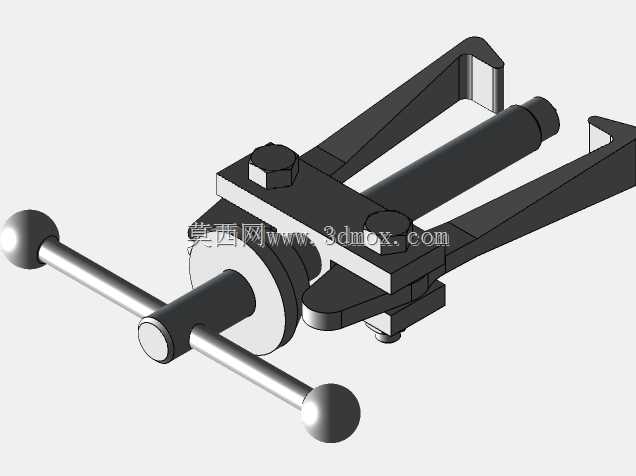

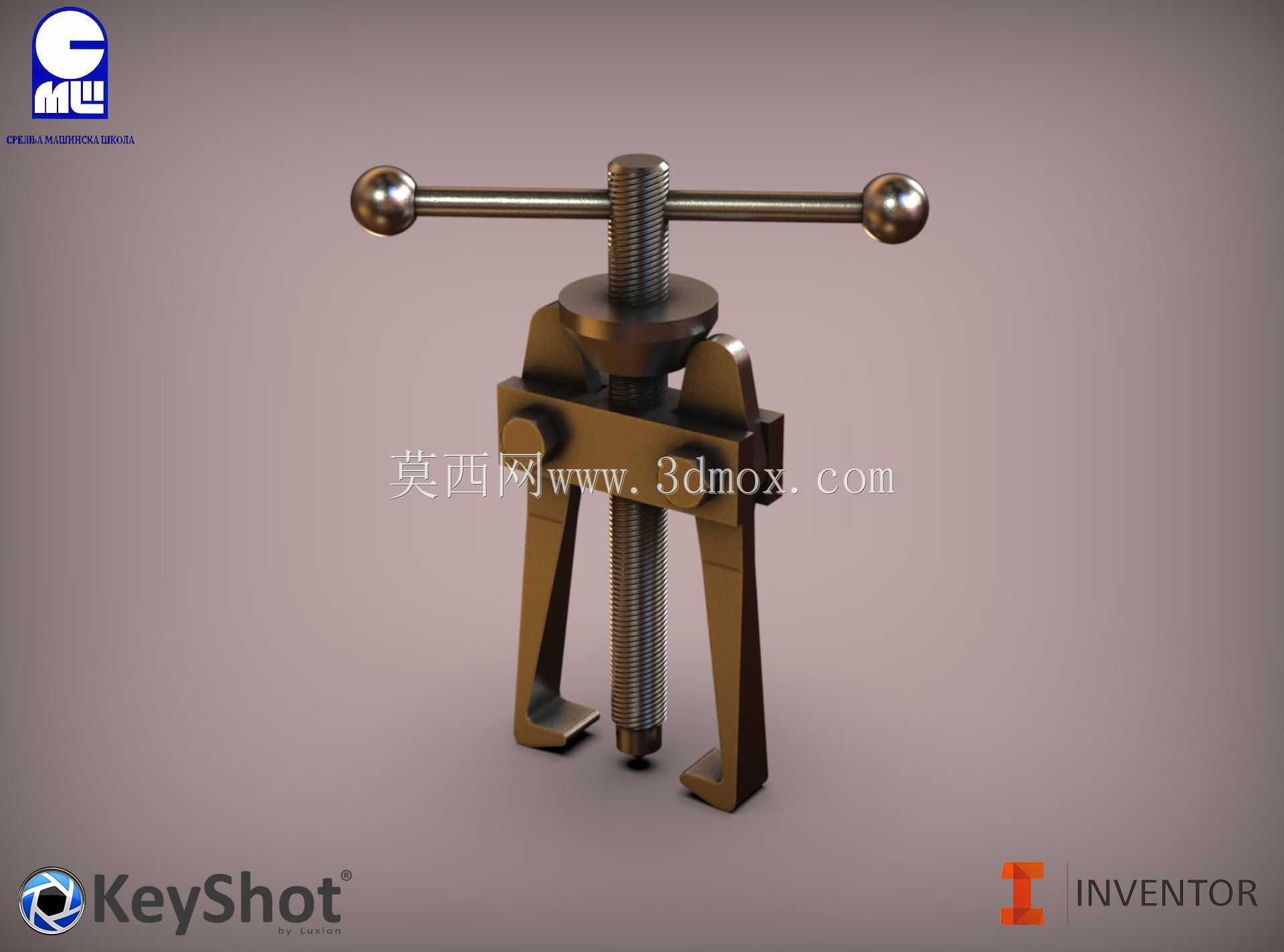

从功能特性来看，工具采用T型旋转手柄设计，操作人员可以双手施加扭矩，驱动中央的传动螺杆轴向进给，螺杆顶端采用球面顶头结构，顶持在轴端中心孔位置时可以自动找正，避免顶偏导致的拉拔力倾斜，防止拉拔过程中零件卡滞、爪钩滑脱。两侧的爪臂通过铰接结构与主体滑架连接，可以根据待拆卸零件的直径调整张开角度，适配一定尺寸范围内的内孔类零件拆卸，爪钩的勾持面做了直角加厚处理，拉拔受力时可以均匀贴住零件端面，避免应力集中导致的爪部断裂或者零件边缘崩缺。

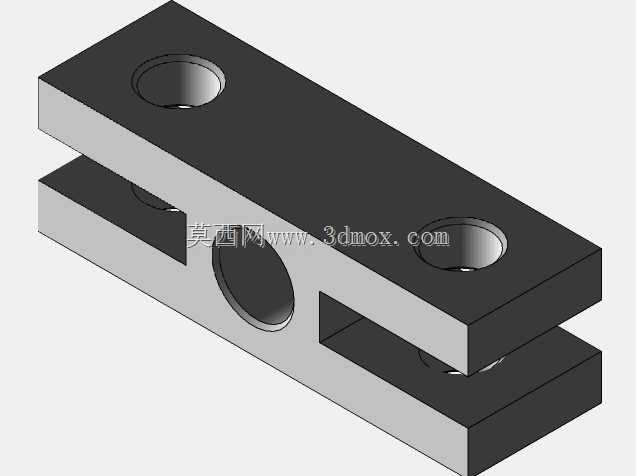

设计思路上，整体结构优先保证受力同轴度，中央螺杆与主体架采用梯形螺纹传动，相比普通三角螺纹拥有更好的承重能力和自锁性能，拉拔过程中不会因为负载反作用力出现手柄反转的安全隐患。两侧爪臂的铰接点位置经过受力优化，当螺杆进给产生拉拔力时，爪臂会受到向内的分力，自动抱紧待拆卸零件，拉拔负载越大抱紧力越强，有效避免滑脱风险。主体架的滑动槽采用铣削加工，保证两个爪臂的滑动行程同步，拉拔过程中两侧受力均匀，不会出现单侧受力导致的零件歪斜、轴面拉伤问题。

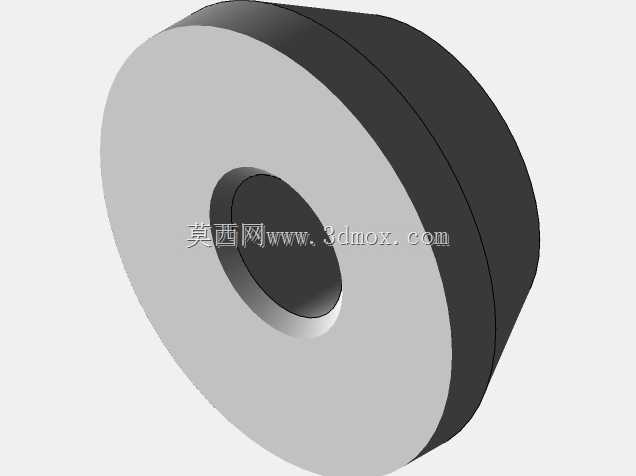

从安装边界和尺寸适配来看，这款工具的爪臂张开行程覆盖常见的小型轴承内圈尺寸，最小可以适配直径十毫米左右的衬套拆卸，最大张开尺寸满足常规小型电机、水泵、减速机轴端轴承的拆卸需求，整体长度控制在单手可持的范围内，在设备内部狭窄空间作业时，不需要额外的操作避让空间，相比大型液压拉马更适合精密小型零部件的拆卸作业。工具的顶头采用可更换设计，针对不同轴端的中心孔尺寸，可以更换对应直径的顶头，避免顶头过小压伤轴端中心孔，影响后续的轴类零件二次安装精度。日常使用中，这类手动拉马不需要外接动力源，在断电、无气源的抢修场景下可以快速投入使用，螺纹副定期涂抹润滑脂即可长期保持操作顺滑，维护成本极低，是机械维修岗位必备的通用拆装工装。
