双油桶防渗漏盛接托盘结构设计

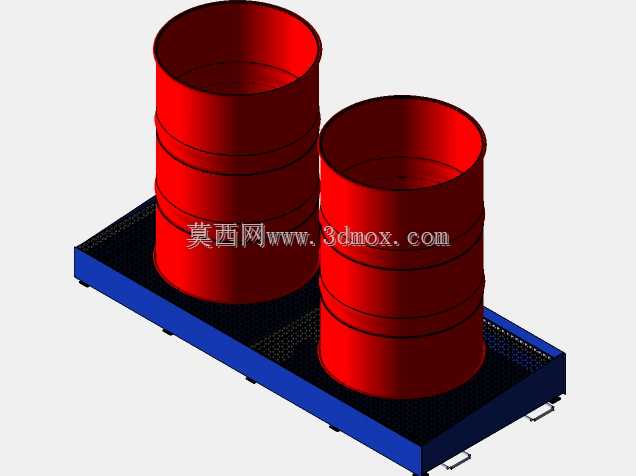

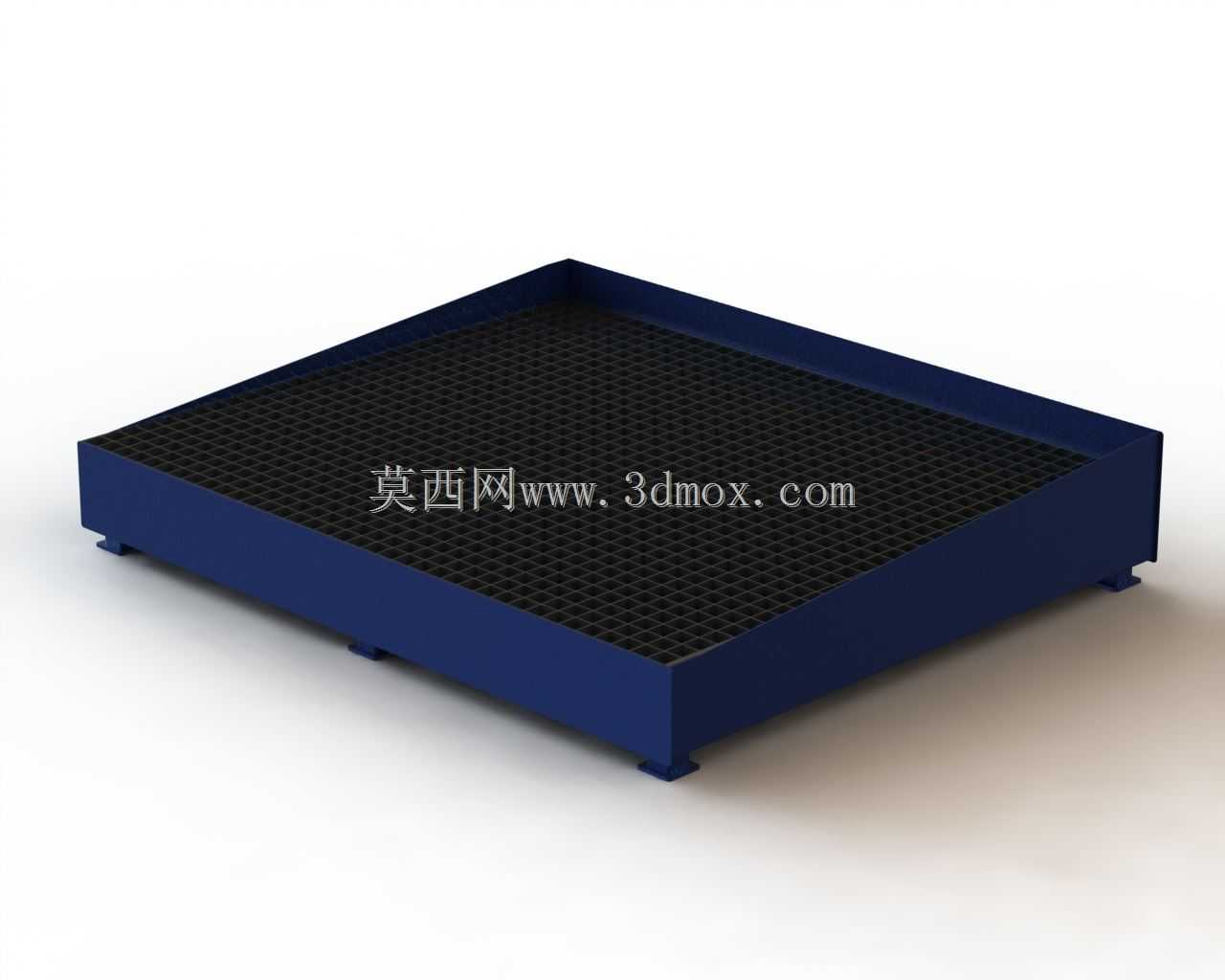

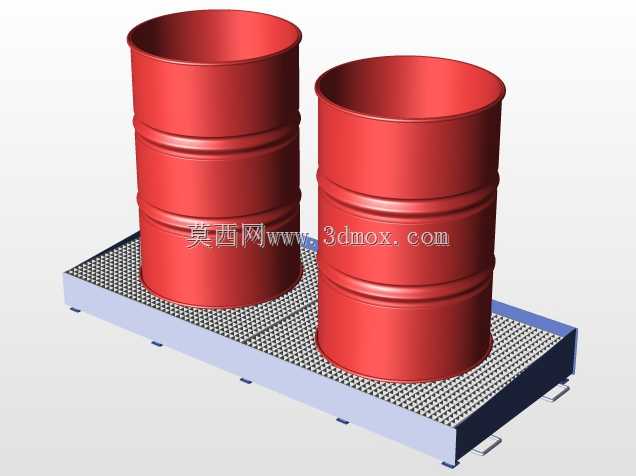

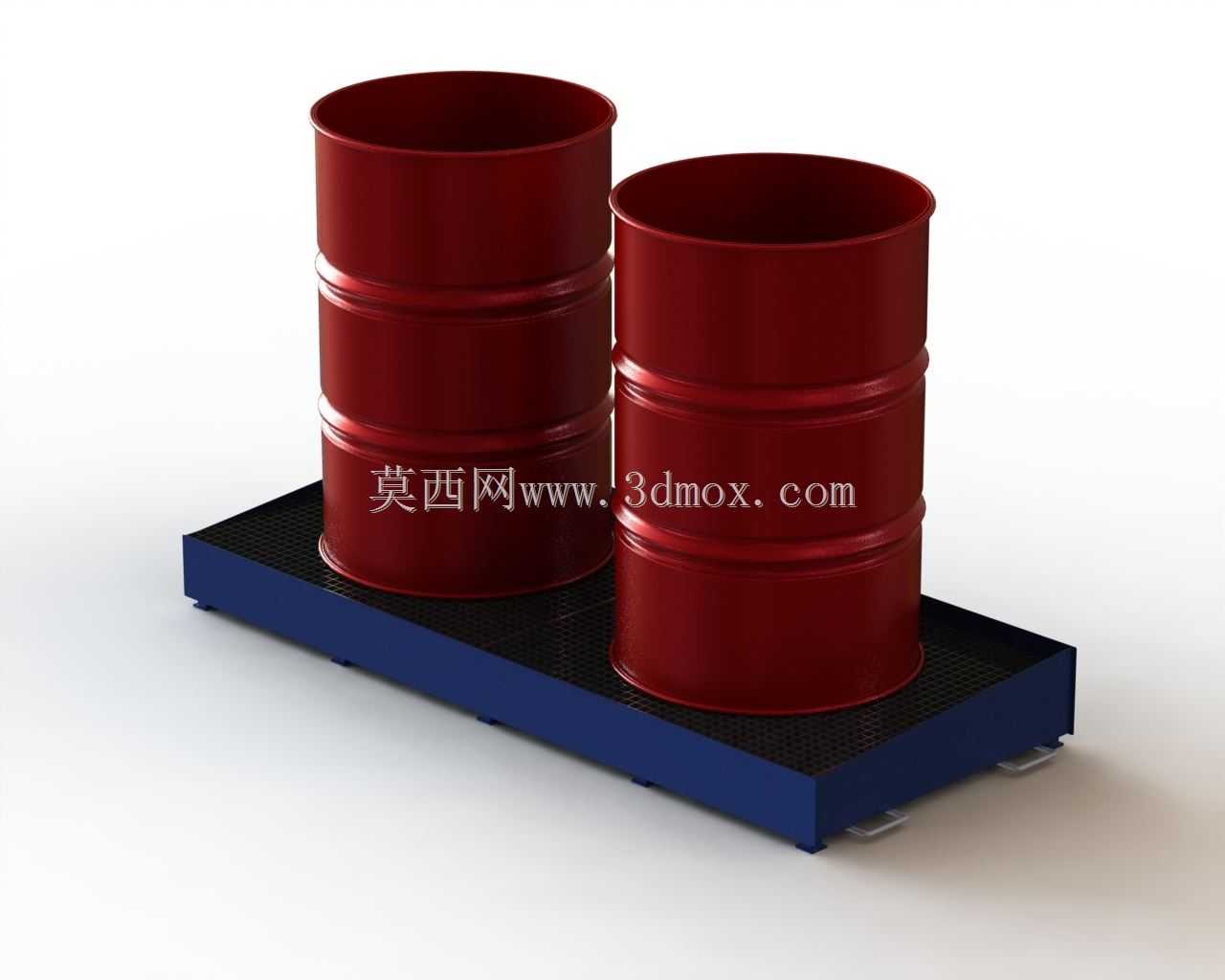

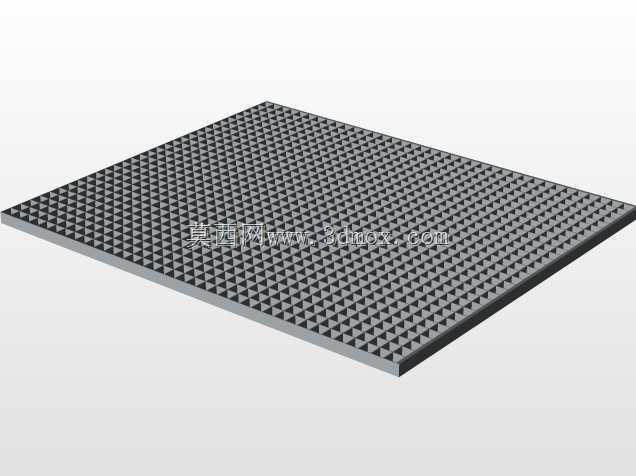

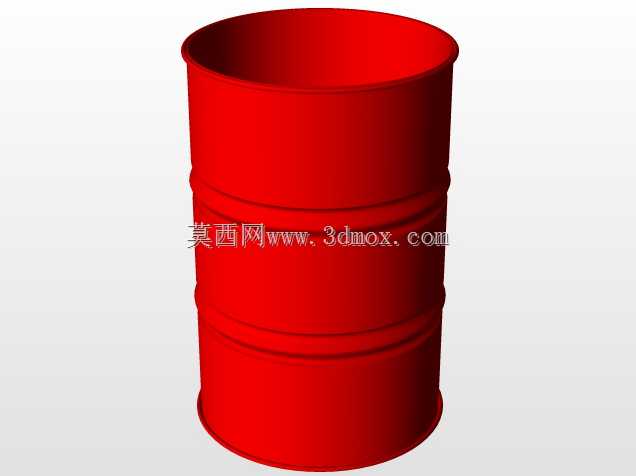

这款双油桶盛接托盘主要面向机加工车间、油品仓储区、汽修维保站点等场景使用，核心作用是承接油桶存放过程中可能出现的滴漏、渗漏残液，避免含油废液直接落地污染地面、渗入土壤，也能防止作业人员踩踏带油地面引发滑跌安全隐患。从结构设计来看，托盘主体采用围边加高设计，整体盛液容积满足双桶满容量泄漏的承接冗余要求，不会出现溢漏情况；底部设置有均匀分布的支撑脚，将托盘主体抬离地面，既可以避免地面潮气长期侵蚀托盘底板，也预留了叉车作业的插齿空间，方便整托油桶的短距离转运调整位置。托盘上表面铺设的格栅板采用镂空网格结构，滴漏的油品可以直接透过网格流入下方盛液腔，格栅表面做了防滑凸起处理，油桶放置后不会出现滑移移位，同时格栅可单独拆卸，方便后期清理腔内积存的残液、废渣。托盘整体外形尺寸匹配两个标准200L工业油桶的摆放间距，油桶放置后重心完全落在托盘承重范围内，不会出现偏载倾覆的问题；围边边角做了圆弧过渡处理，没有尖锐棱角，避免作业过程中磕碰划伤。设计过程中优先考虑了承重需求，底板采用加厚结构，长期满载放置油桶也不会出现凹陷变形，支撑脚的排布对应油桶放置的重心点位，受力传递均匀，不会出现局部应力集中导致的结构损坏。在实际使用中，这类托盘不需要额外固定安装，直接放置在平整的硬化地面即可使用，摆放时需注意地面平整度偏差不超过千分之三，避免托盘倾斜导致积液分布不均。格栅的网格孔径经过优化，既能保证废液快速下漏，也能避免较大的杂物落入盛液腔造成清理困难，同时格栅的承重能力满足人员站立操作的需求，作业人员可以站在托盘上完成油桶的倒油、换阀等操作，不需要额外搭配脚踏板。托盘的盛液腔做了整体式无焊缝设计，从根源上避免了焊缝位置长期接触油污出现腐蚀渗漏的问题，表面的防腐涂层可以耐受常规工业油品、弱酸碱废液的侵蚀，长期使用不会出现涂层脱落、基材锈蚀的情况。
