林业切割作业用锯总成结构设计

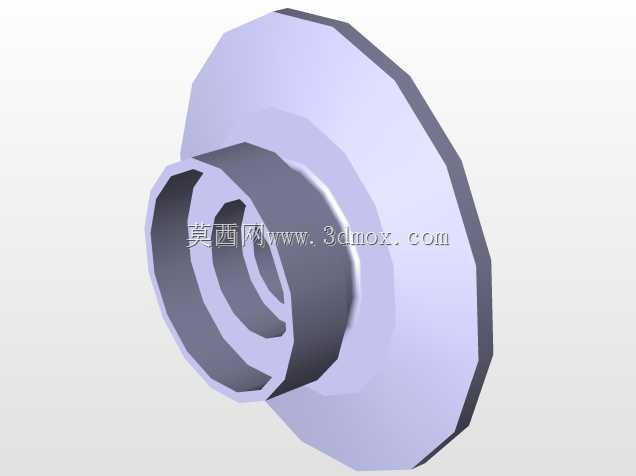

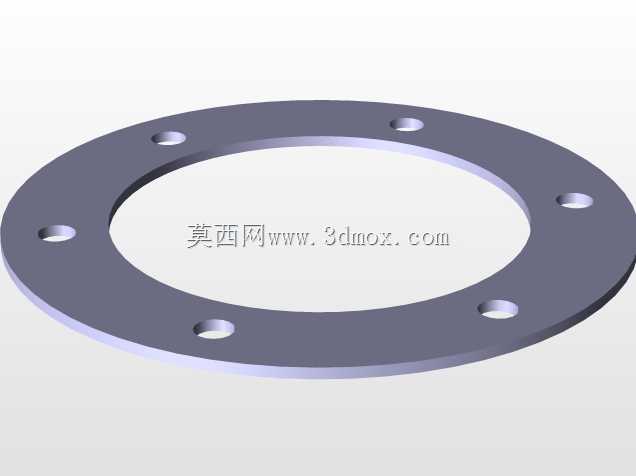

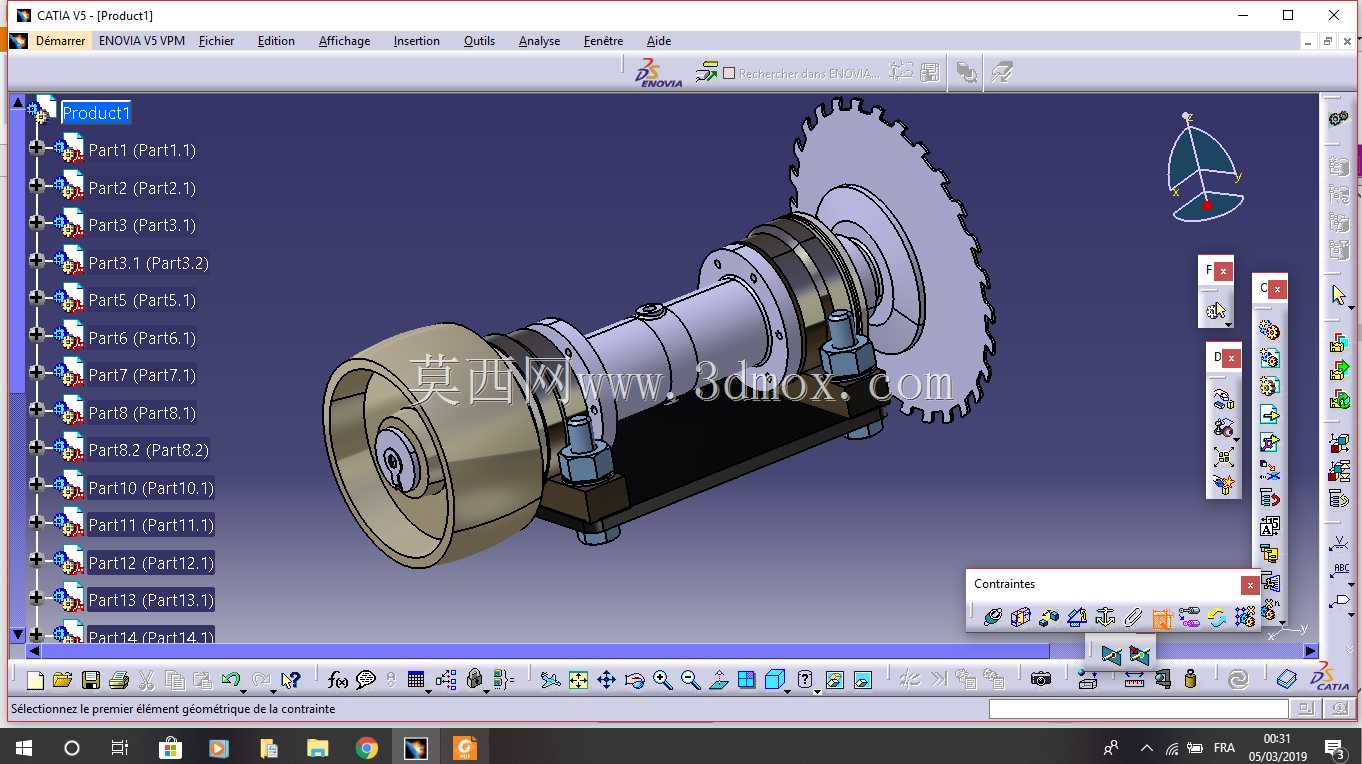

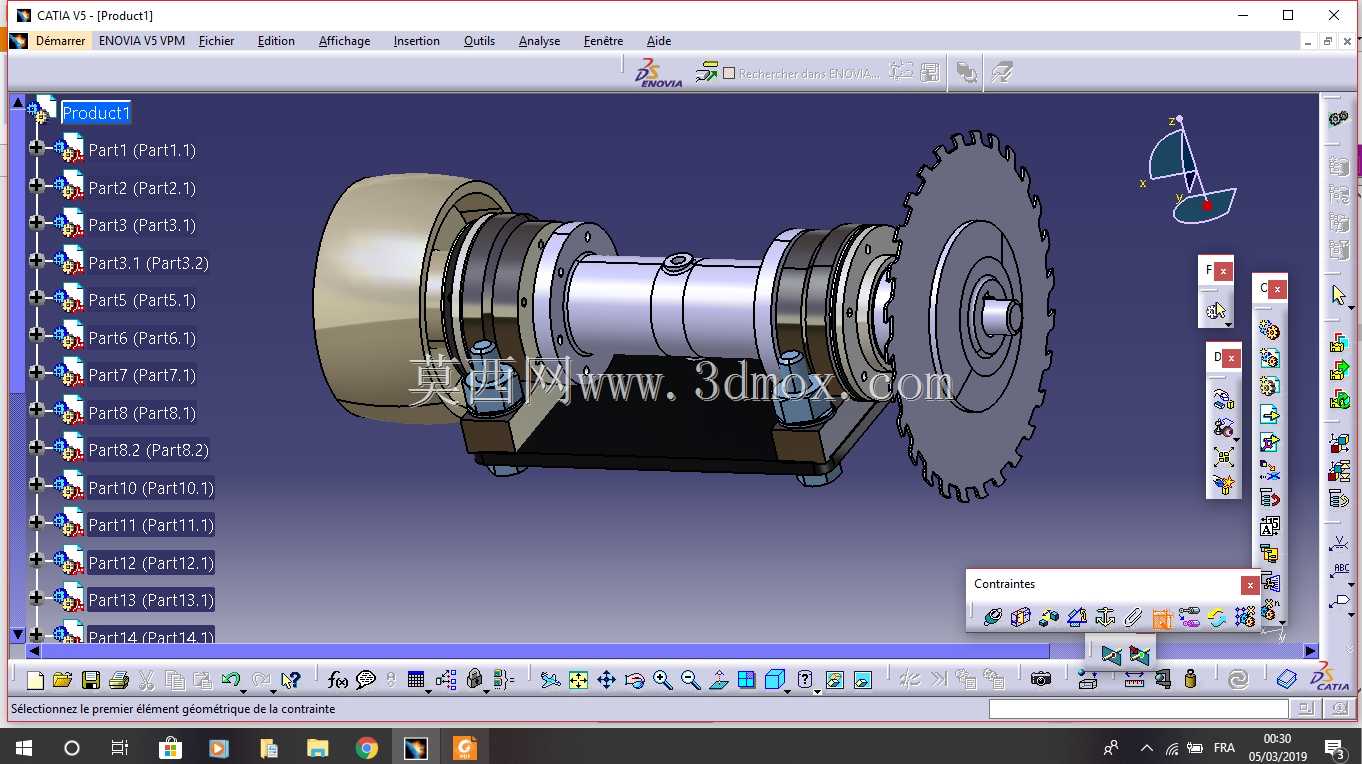

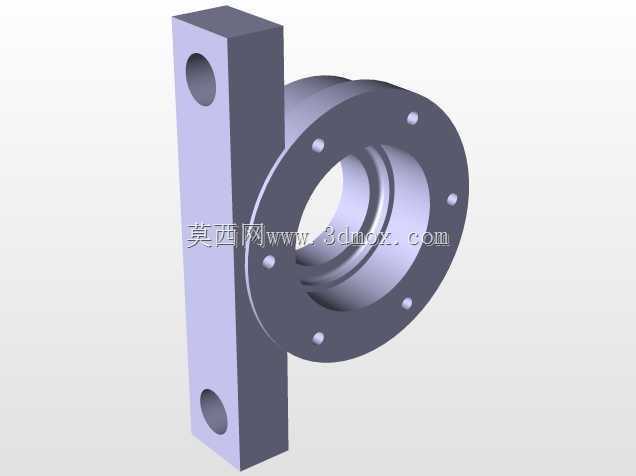

这套锯总成结构主要面向林间抚育、林木截段、小型木材初加工场景设计，可搭载在便携动力背包、手扶式林作机具或小型林用移动平台上使用，除常规锯切作业外，可适配带加热功能的动力输出端完成烫边、封层类特殊作业需求，适配林区现场作业的复杂工况。从结构布局来看，整套组件采用同轴直连传动思路，动力输入端设置标准连接法兰，可直接匹配通用小型内燃动力单元或高速伺服电机输出轴，无需额外加装过渡传动件，减少动力传递路径上的损耗。动力接入后通过中间的传动轴段将扭矩传递至末端锯片安装位，轴段外部设置双层支撑轴承座，轴承座底部预留两个对称的安装支脚，支脚面上加工有标准螺栓通孔，可直接固定在机具的安装基板上，安装时需保证支撑面平面度公差不超过0.1mm，避免轴系运转时出现偏磨抖动。靠近动力端的位置设置了组合式密封结构，可阻挡林间作业时的木屑、尘土进入轴承腔，延长维护周期，适应林区多尘、高湿度的作业环境。末端锯片安装位采用台阶轴加锁紧螺母的固定形式，可适配标准孔径的圆锯片，安装时锯片与定位轴肩的贴合面需清理干净，锁紧扭矩控制在合理区间，既防止锯片运转时松动，也避免夹伤锯片基体产生内应力。整套组件的径向安装边界以传动轴轴线为中心，最大回转半径不超过锯片半径加20mm的安全余量，轴向总长度可根据不同搭载机具的安装空间做适配调整，支撑脚的安装孔距可根据配套机架的安装位做小幅修改，适配不同机型的改装需求。设计过程中重点考虑了作业时的动平衡性能，轴系零件在加工时需做动平衡校正，锯片安装位设置了定位止口，保证锯片回转时的同轴度，减少高速运转时的振动，降低操作人员的持握负荷。密封结构采用接触式密封圈加防尘挡圈的组合形式，可在锯切产生大量飞屑的工况下持续工作，无需频繁拆解清理轴承部位。支撑轴承选用深沟球轴承配对安装，可同时承受径向切削力和少量轴向载荷，应对锯切时可能出现的侧向受力，避免轴系变形。日常维护时仅需定期通过轴承座上预留的注油孔加注润滑脂即可，拆解维护时按装配顺序拆分零件，更换密封件或轴承后重新按扭矩要求锁紧即可，维护门槛较低，适合林区现场作业的快速维保需求。
