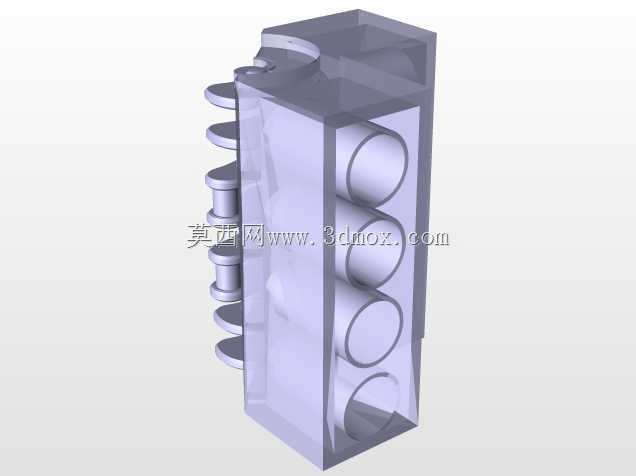

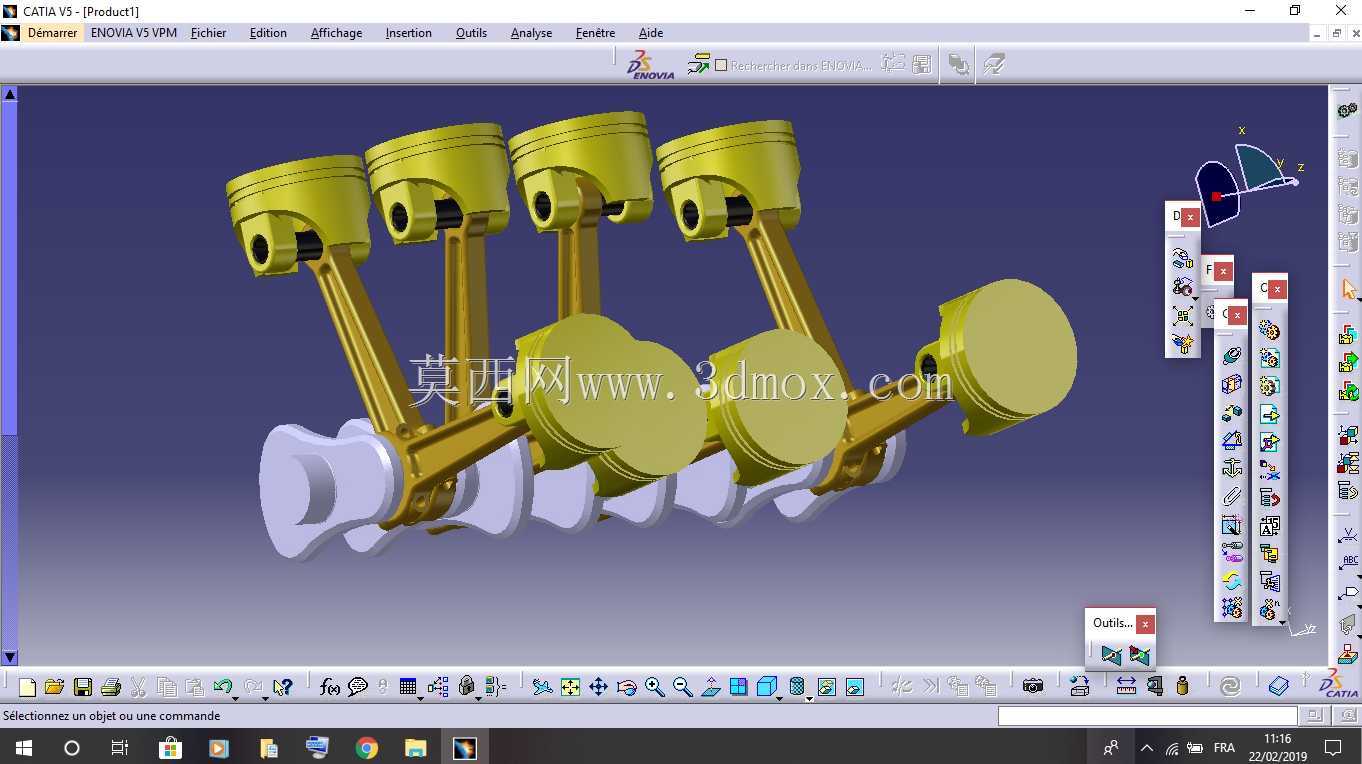

V型八缸动力单元缸体结构三维设计

　　在商用车、高性能乘用车辆以及大马力工程机械的动力配套场景中，V型八缸动力单元凭借输出扭矩储备充足、运转平顺性优异的特性，始终占据大排量动力选型的核心位置。本次完成结构设计的V8缸体组件，是整个动力单元的核心承载基体，所有曲柄连杆机构、配气组件、冷却润滑回路以及外围附件的安装定位，都需要依托缸体的加工基准来实现精度匹配。

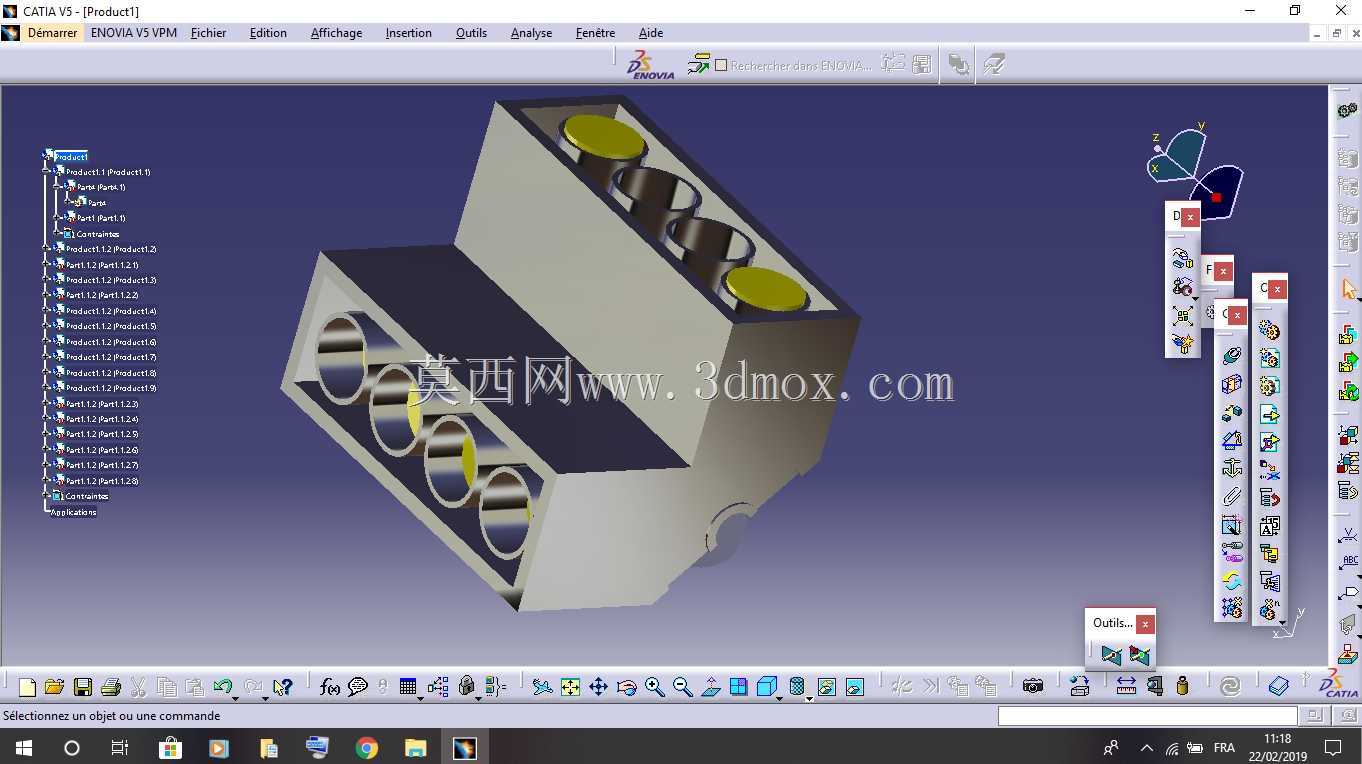

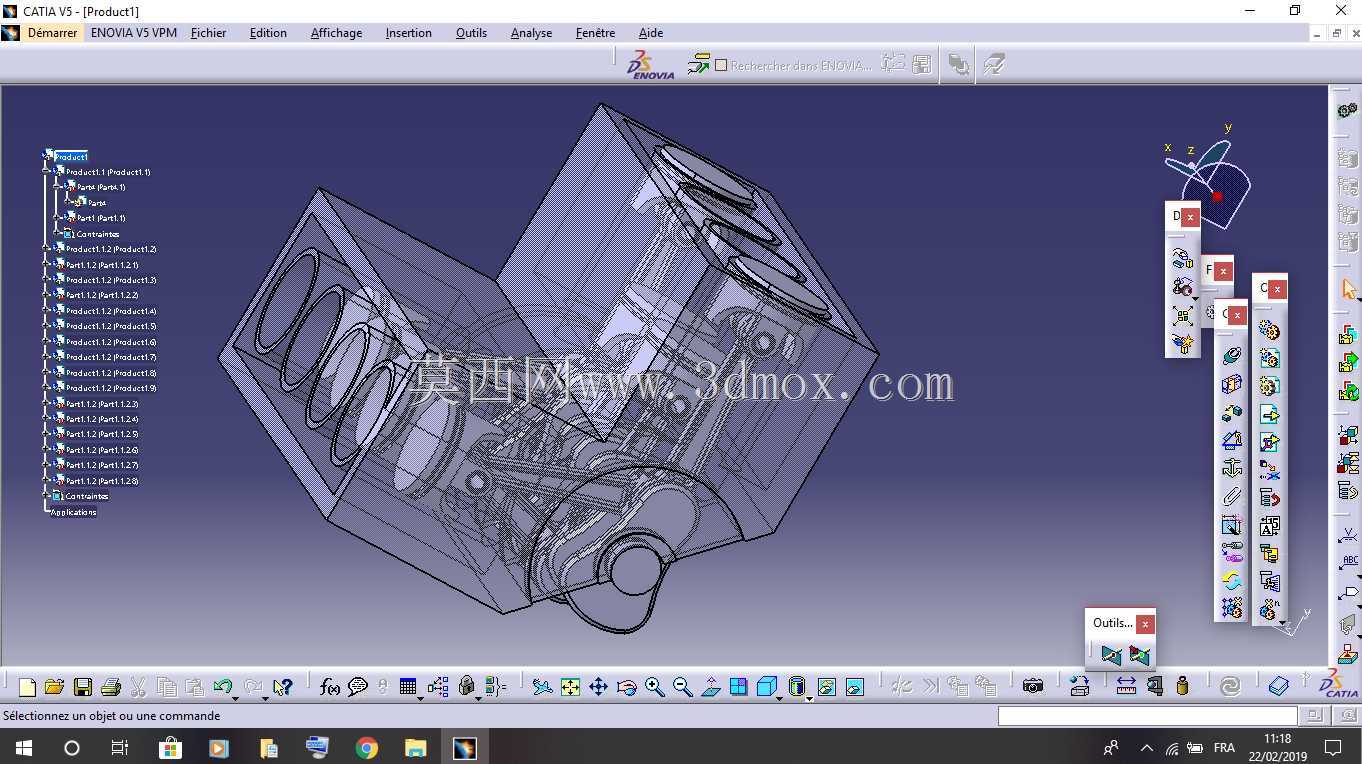

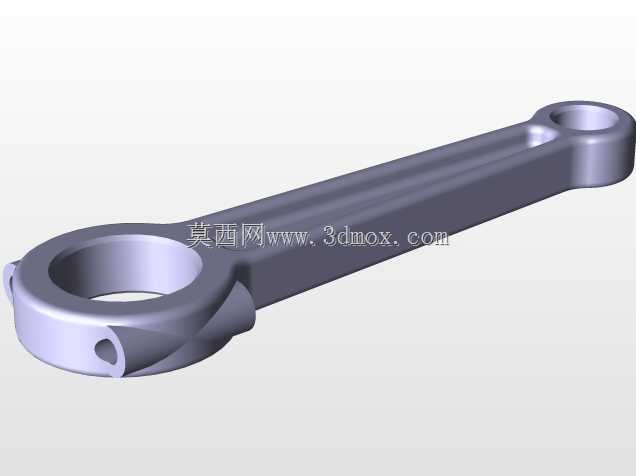

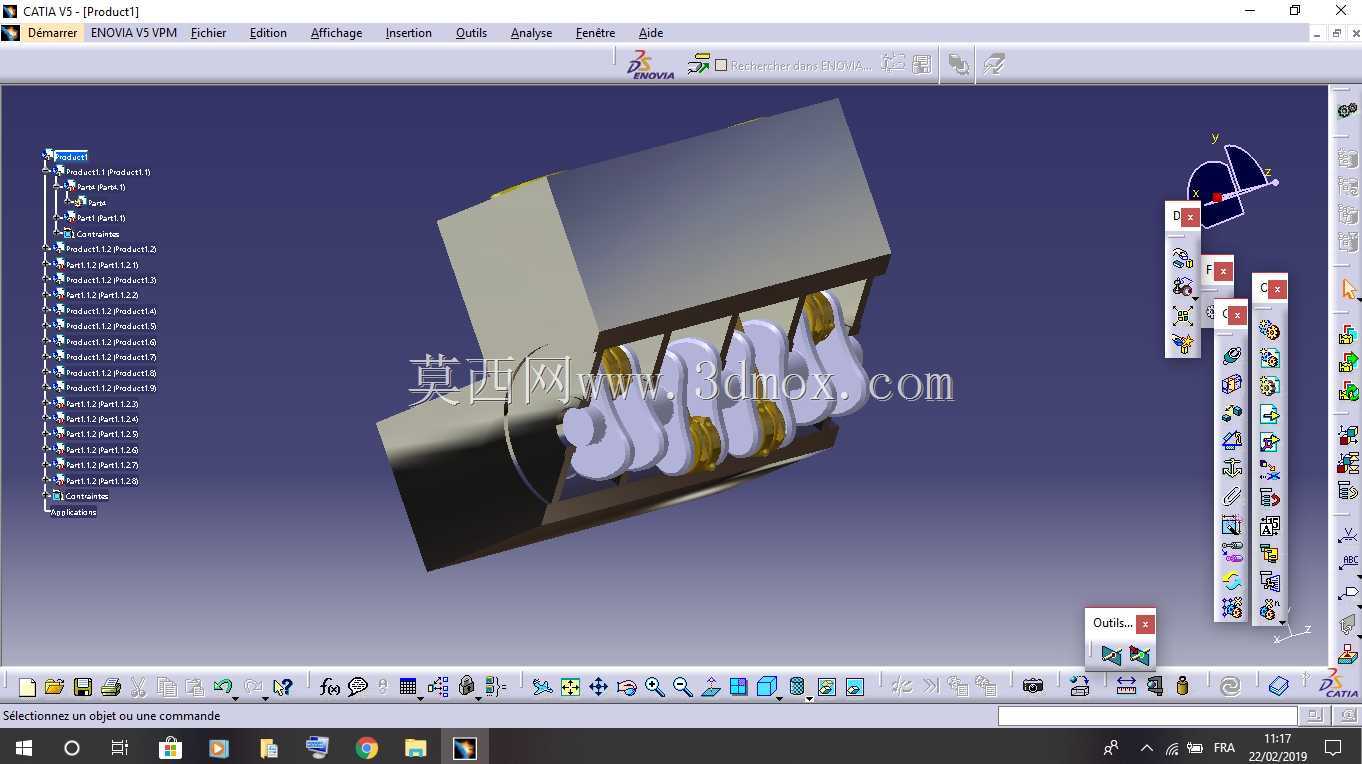

　　从实际装机的功能需求出发，设计过程中首先确定了90度气缸夹角的基础架构，这个角度选型能够在保证缸体整体横向尺寸可控的前提下，让两侧列的气缸发火间隔均匀分布，将一阶、二阶往复惯性力的平衡难度降到最低，减少曲轴运转过程中传递到整机悬置的振动载荷。缸体采用整体式龙门结构设计，相比平分式缸体，龙门结构的曲轴箱侧壁向下延伸超过曲轴回转中心，大幅提升了缸体整体的弯曲刚度与扭转刚度，能够承受大扭矩输出工况下的爆发压力冲击，避免缸孔在高负荷下出现失圆变形，降低活塞环的密封磨损风险。

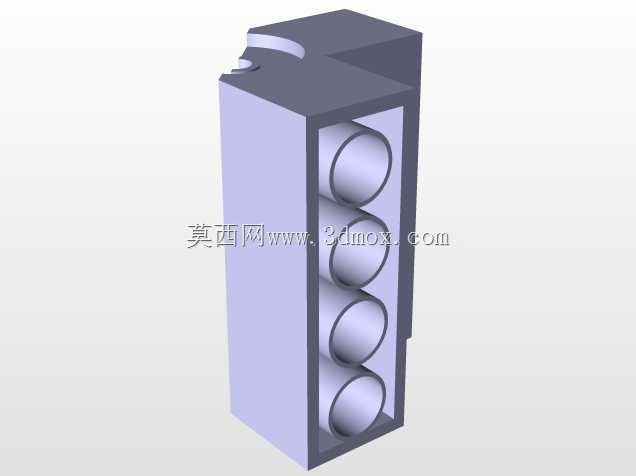

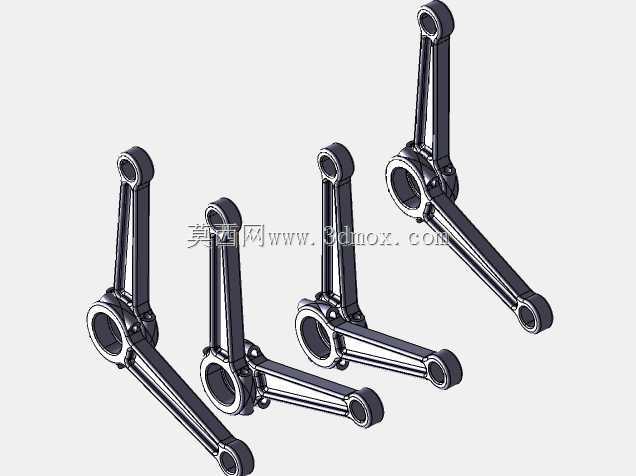

　　在气缸布局的细节处理上，两侧各四个气缸沿曲轴轴向等距排布，相邻气缸的中心距经过反复校核，既给冷却水套预留了足够的流通截面，保证高负荷工况下气缸壁的热量能够被冷却液及时带走，避免出现局部热点导致的爆震风险，同时也控制了缸体的总成长度，不会给整车机舱的布置带来额外的空间压力。每个气缸的外周都设计了独立的冷却腔道，冷却水从缸体前端的进水口进入后，会沿各缸水套分别流向缸盖，再从缸盖后端的出水口汇流进入节温器腔，这种流向设计能够保证前后端气缸的冷却温差控制在合理区间，避免不同气缸工作状态出现明显差异。

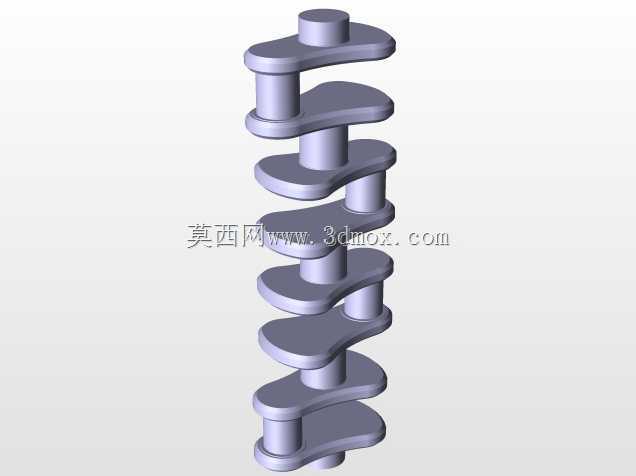

　　主轴承座的设计采用了与缸体一体铸造成型的结构，每个主轴承盖都通过横向螺栓与纵向螺栓的组合方式与轴承座紧固，部分高负荷位置还增加了横向穿通的螺栓连接，进一步强化主轴承座的支撑刚度，避免曲轴在峰值扭矩输出时出现轴承座变形导致的轴瓦偏磨。主轴承孔的加工基准与缸孔的加工基准完全统一，从设计源头保证曲轴回转中心与缸孔中心的垂直度公差，减少活塞运行过程中的侧向敲击，提升整机的NVH表现。

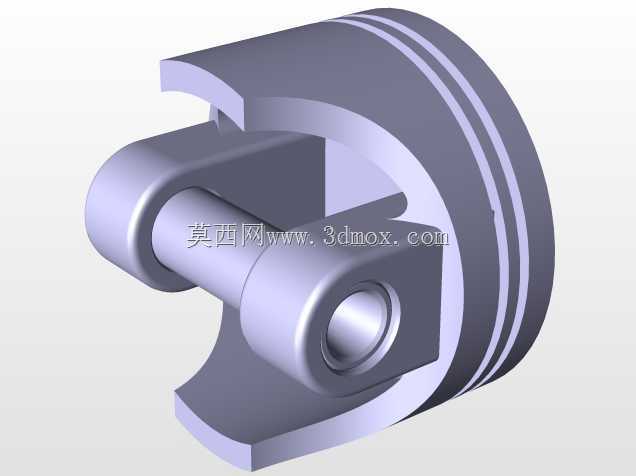

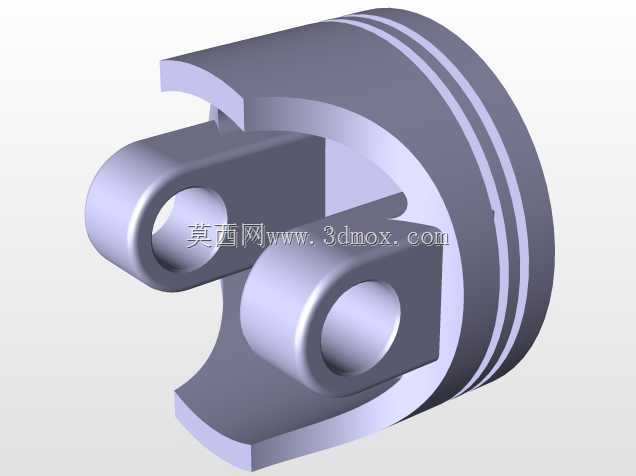

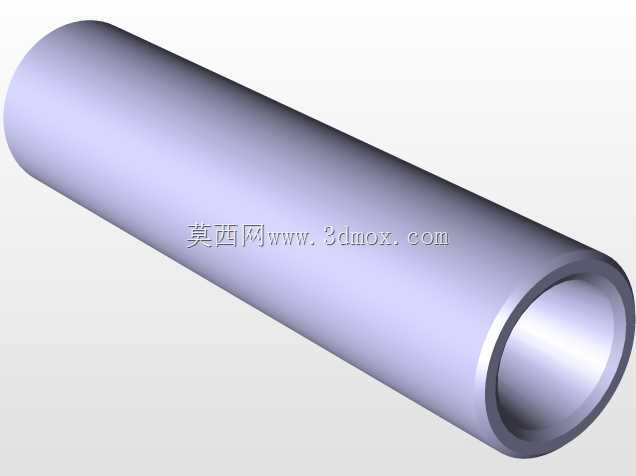

　　缸体的侧壁集成了润滑油道的钻孔路径，主油道沿缸体纵向布置在两侧气缸列的中间位置，通过分油道分别向每个主轴承轴颈、凸轮轴轴颈以及活塞冷却喷嘴供油，油道的孔径经过流量匹配计算，保证在怠速与额定转速工况下，各个润滑点都能获得足够压力与流量的润滑油，同时避免机油泵的功率消耗过高。在每个气缸对应的主油道位置，都预留了活塞冷却喷嘴的安装孔，喷嘴喷出的机油直接对准活塞内腔的顶部位置，带走活塞顶部吸收的燃烧热量，控制活塞的热变形量，保证活塞与缸孔之间的配合间隙始终处于合理范围。

　　安装边界的设计上，缸体前端预留了正时机构、水泵、机油泵以及前端附件驱动轮系的安装定位面，所有安装孔的位置度公差都按照装机要求做了严格约束，保证前端轮系的共面度符合设计要求，减少皮带运转过程中的偏磨与异响。缸体后端设计了与变速器壳体连接的定位止口与螺栓孔阵列，止口的配合公差选择过渡配合，保证动力总成装配后曲轴与变速器输入轴的同轴度，降低传动过程中的振动与噪音。缸体两侧预留了发动机悬置的安装凸台，凸台的位置经过重心匹配计算，保证整机安装后的支撑受力均匀，避免长期运行后出现悬置过早疲劳损坏的问题。油底壳的安装面采用平面密封结构，密封面的平面度公差控制在0.1mm以内，配合成型密封垫能够有效避免机油渗漏的问题。

　　在细节结构的处理上，缸体的各个加强筋的布置都经过受力路径优化，在应力集中的主轴承座侧壁、缸筒外壁与曲轴箱连接位置，都设置了合理厚度的加强筋，在不额外增加过多缸体重量的前提下，最大化提升缸体的结构强度，避免在爆发压力冲击下出现缸体开裂的失效问题。所有的铸造圆角都按照铸造工艺要求做了统一规范，避免铸造过程中出现应力集中导致的铸件缺陷，同时也减少机加工过程中的刀具崩损风险。缸体顶部的缸盖安装面设计了均匀分布的螺栓孔，螺栓的拧紧顺序与力矩要求在设计阶段就做了匹配，保证缸垫的压紧力均匀分布，实现燃气、冷却水、机油三道密封的可靠性，避免出现冲缸垫的失效问题。

　　整个缸体的结构设计完全围绕实际装机的可靠性、维修便利性以及工艺可行性展开，没有冗余的装饰性结构，所有的几何特征都服务于功能实现，能够直接用于后续的铸造工艺开发、机加工工艺编制以及整机装配的虚拟验证，帮助设计人员在开模之前就完成结构干涉检查、刚度校核以及装配流程模拟，减少后续物理样机阶段的设计变更次数，缩短整个动力单元的开发周期。
