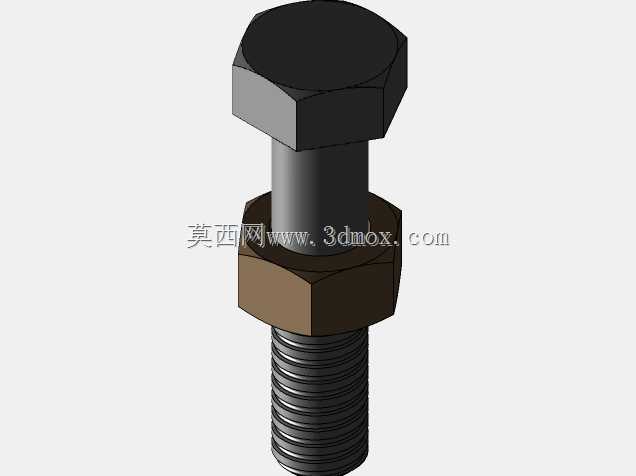

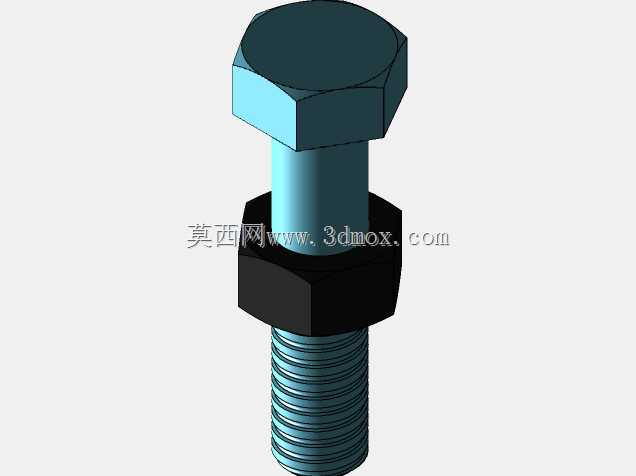

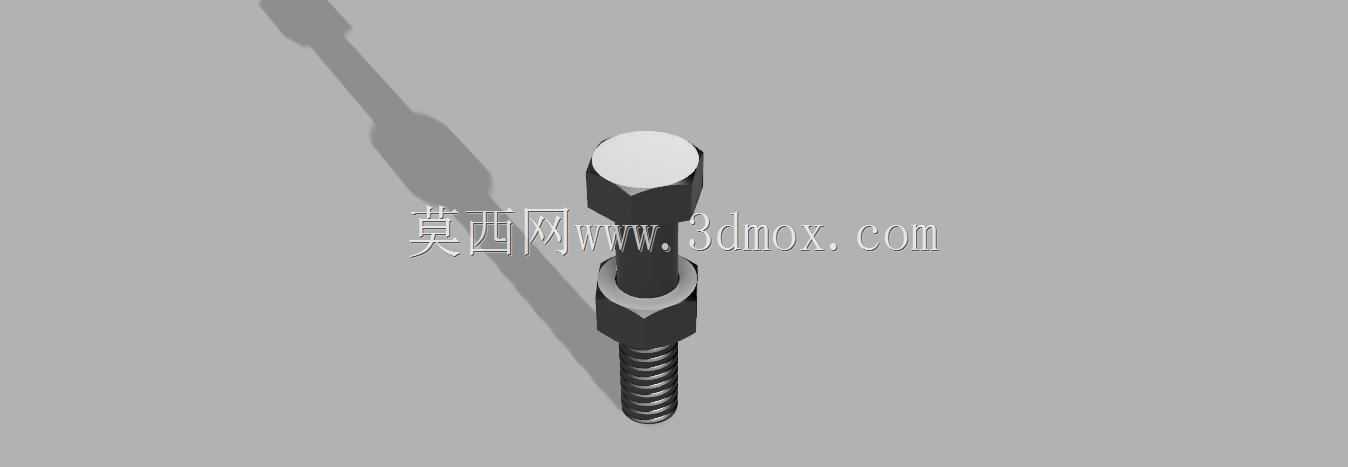

多材质渲染带垫螺栓螺母组合结构

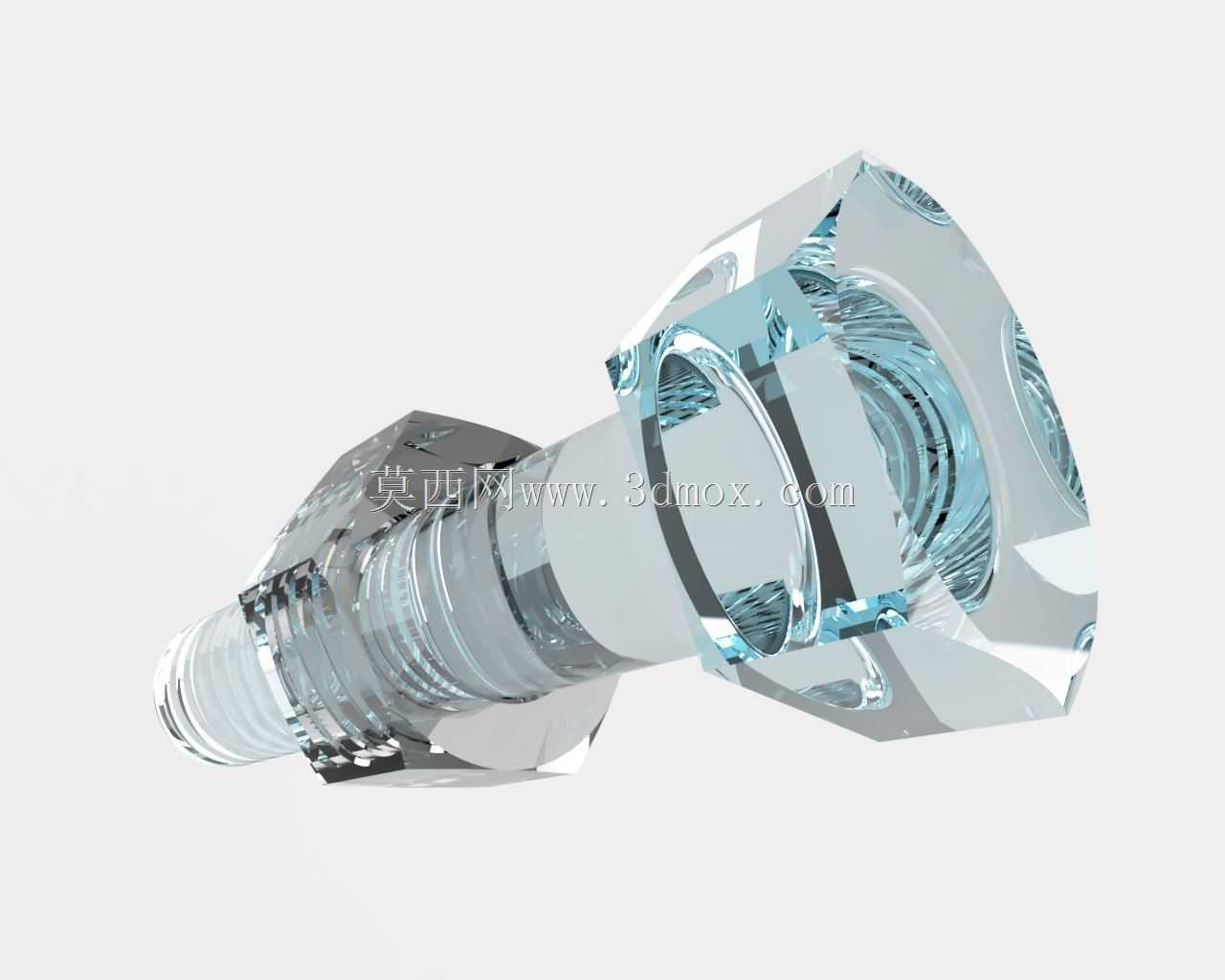

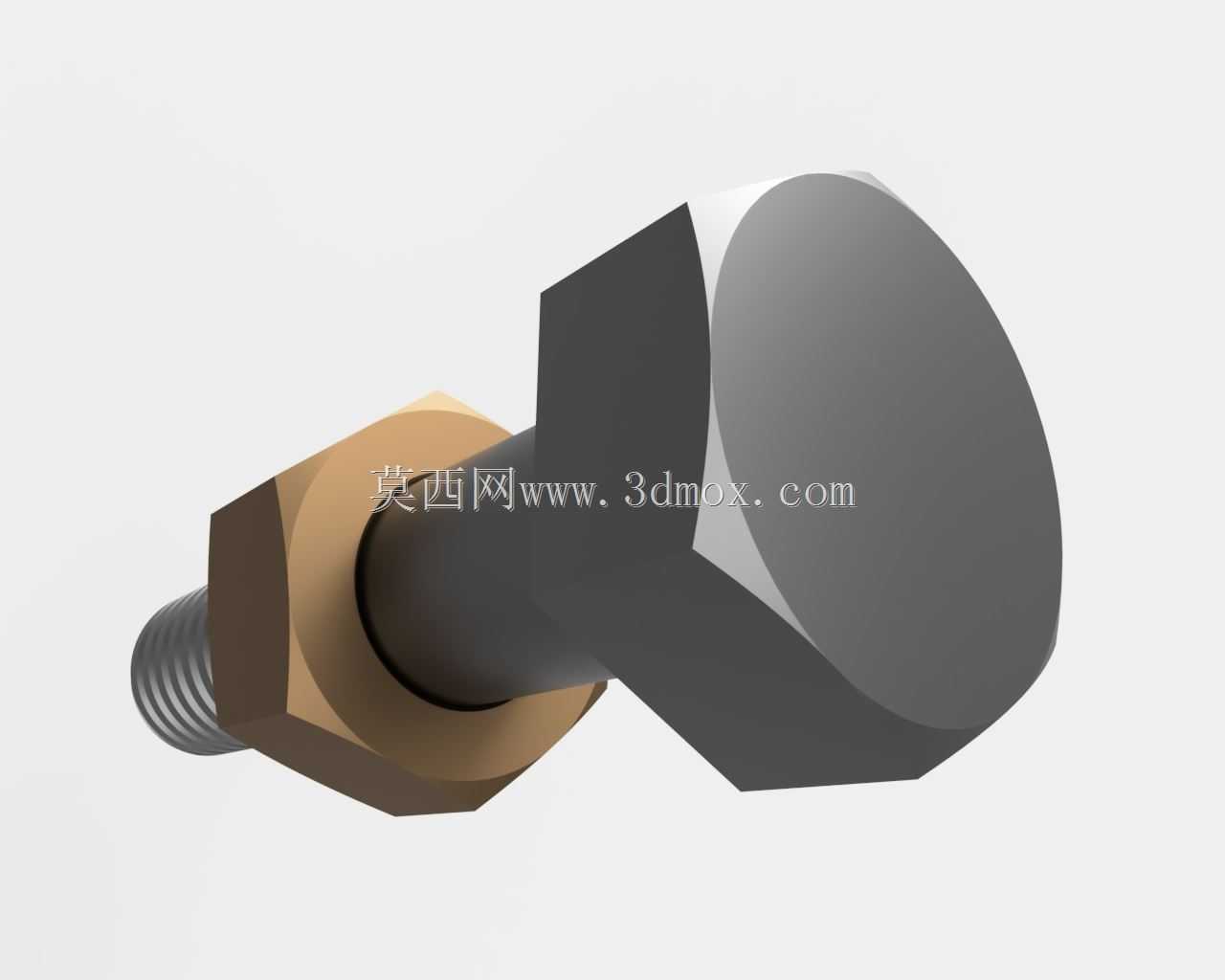

日常做设备结构设计时，螺栓螺母这类紧固件是绕不开的基础元件，这套带垫的螺栓螺母组合，在各类机架搭建、设备装配、工装夹具固定场景里都有极高的出镜率。不同于常规外露六角头螺栓，这套结构自带集成式垫圈结构，安装时无需额外搭配平垫，能减少装配环节的零件清点工作量，也避免现场装配漏装垫圈导致的压紧面受力不均问题。从结构设计逻辑来看，螺栓头部采用标准六角外形，适配常规开口扳手、套筒扳手的拧紧作业，头部与螺杆衔接处做了圆弧过渡处理，能有效降低应力集中系数，在承受交变载荷的连接场景下，能减少螺杆根部断裂的失效风险。螺杆部分采用标准公制螺纹牙型，牙侧角公差控制在通用装配级精度，既能保证与同规格螺母的旋合顺畅度，也能满足常规静载、小幅动载连接场景的预紧力要求。配套的螺母同样为标准六角外形，端面与螺栓垫圈面贴合的区域做了平面度管控，拧紧后能保证足够的接触摩擦面积，避免预紧后出现螺母松脱的隐患。做不同材质渲染验证时，这套模型可以快速切换玻璃、铝、钢、铜、铁等不同材质属性，方便在方案汇报阶段直观展示不同材质选型下的外观效果，比如食品级设备用304不锈钢材质的金属质感、透明设备护罩连接用PC材质螺栓的通透效果，都能通过材质切换快速呈现。尺寸层面整套模型以毫米为单位做全参数化建模，螺杆长度、螺纹公称直径、头部对边尺寸、垫圈外径都可以根据实际安装边界做参数调整，适配不同板厚的连接需求，比如薄板连接时可以调整螺杆露出长度避免干涉周边运动部件，厚板叠装时可以调整螺杆有效旋合长度保证足够的螺纹啮合扣数，满足不同安装空间的边界要求。在做整机装配干涉检查时，这套模型的外形尺寸完全按照实物等比例还原，能直接导入总装文件中验证螺栓安装空间是否足够，扳手操作空间是否预留，避免后期加工装配时出现螺栓无法拧紧、与周边零件干涉的问题。
