带座外球面轴承立式支撑组件

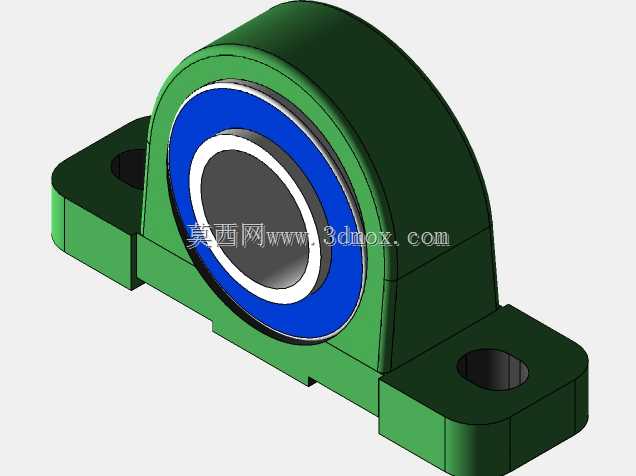

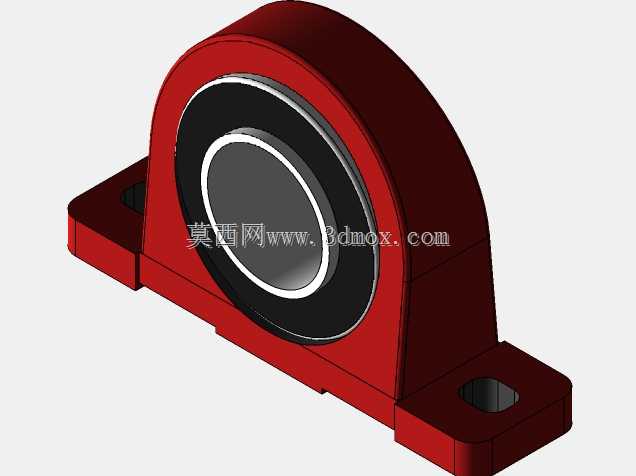

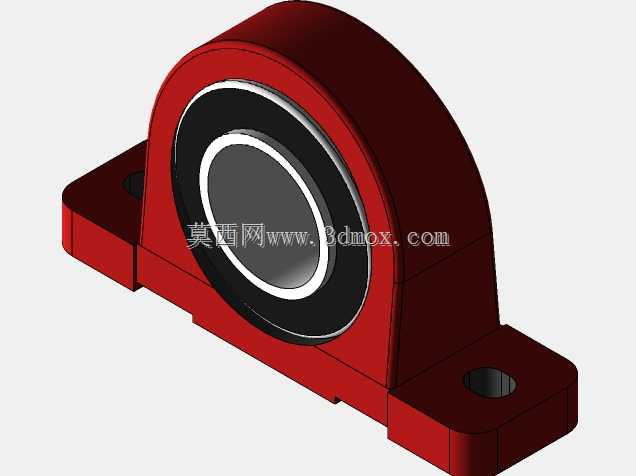

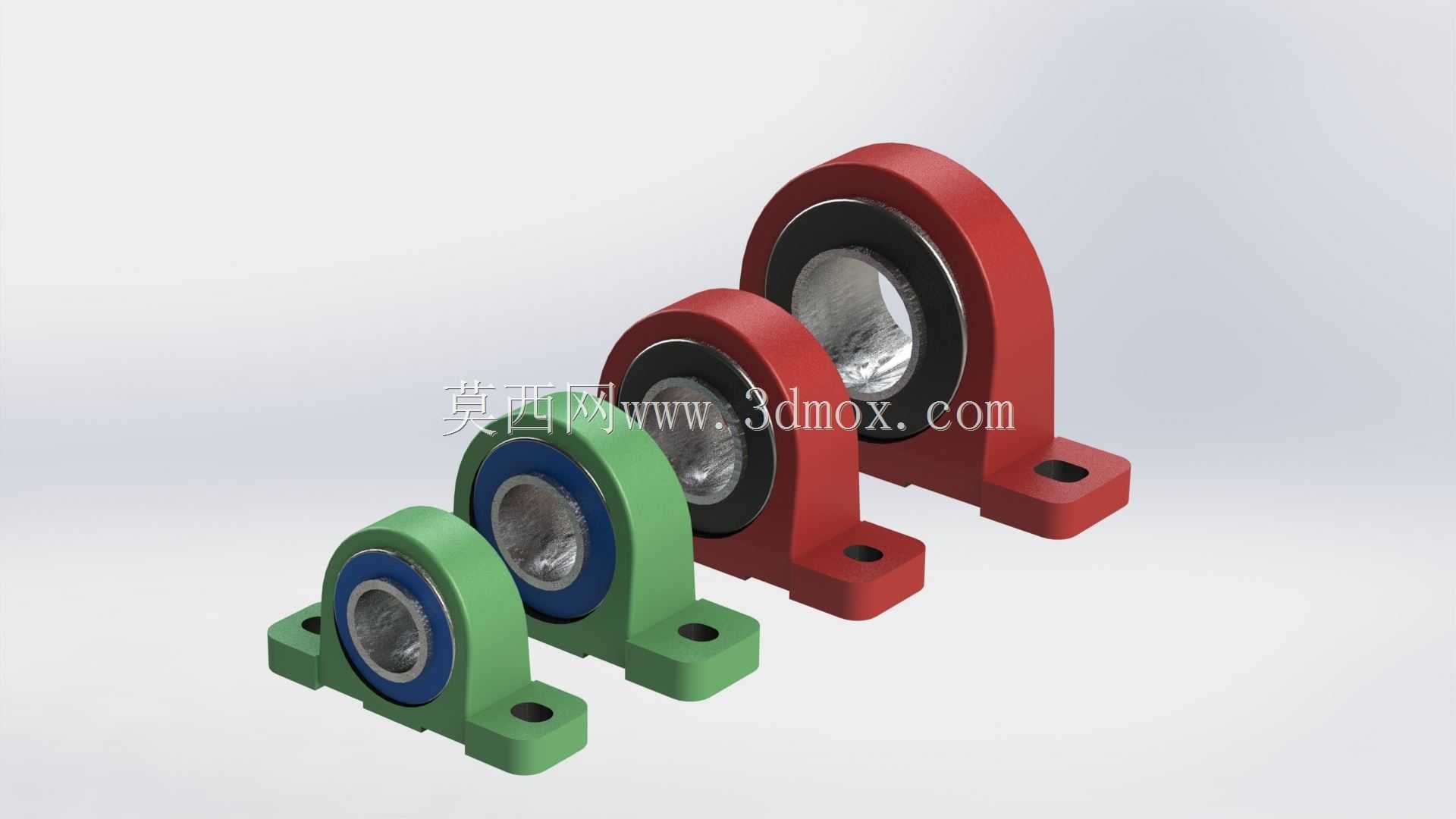

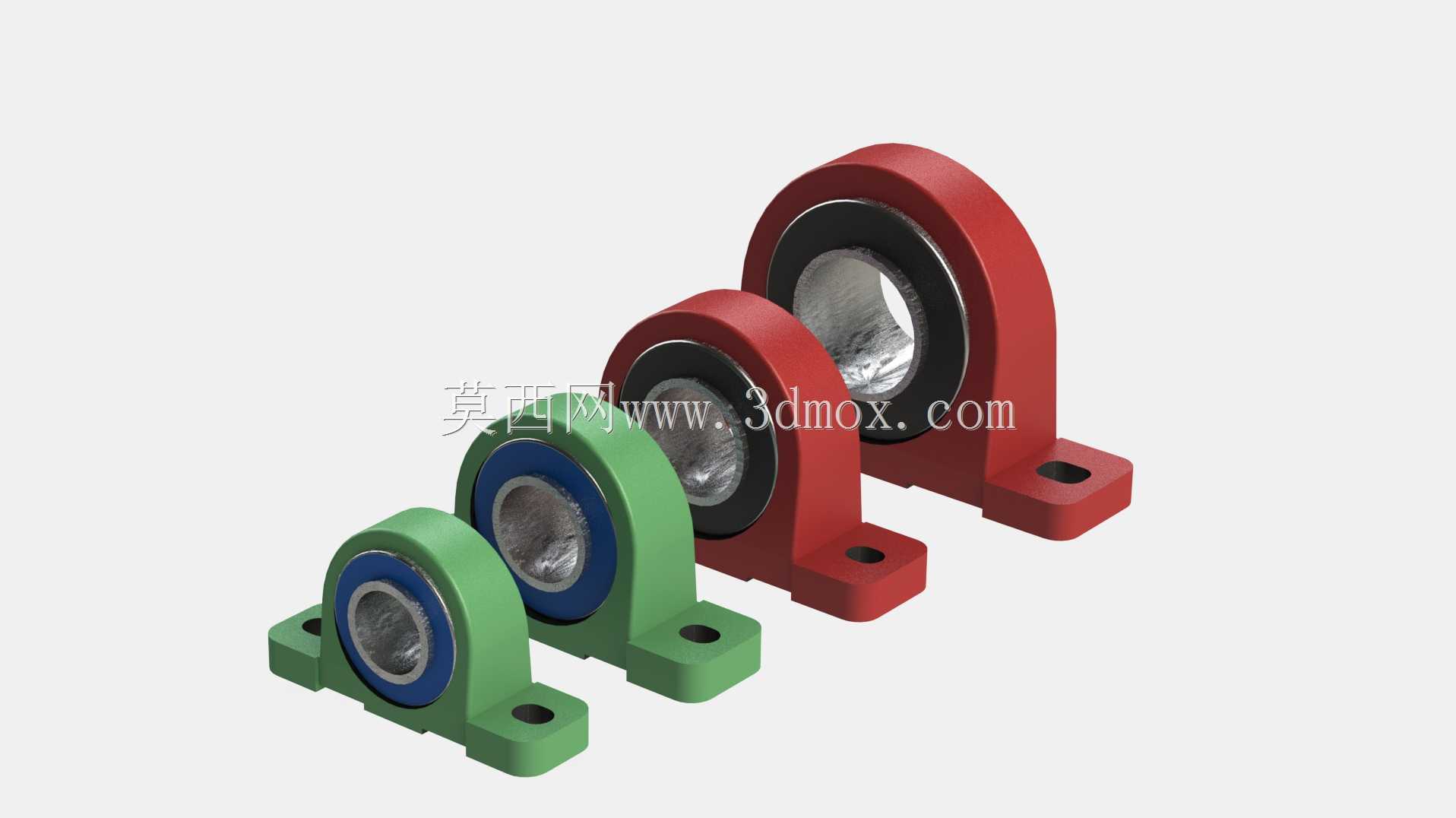

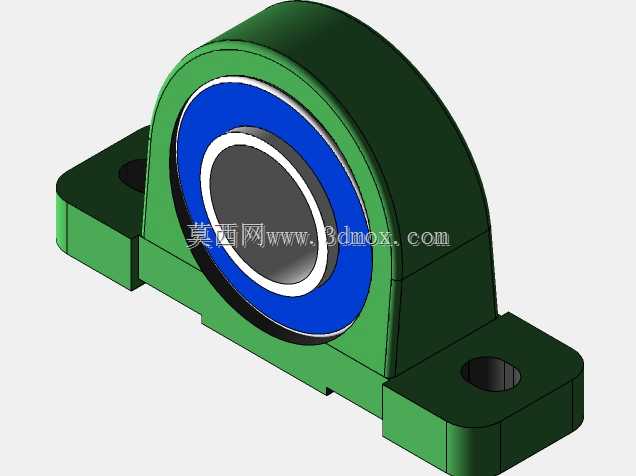

这类带立式座的外球面轴承支撑件，在轻工输送线、小型农机传动、纺织设备罗拉传动场景里的出镜率极高，核心作用是给旋转的光轴提供径向支撑，同时补偿轴系安装时产生的少量同轴度误差，不用额外加工复杂的轴承安装孔位，大幅降低现场装配的调试难度。做结构设计时首先要明确安装边界：底座的两个安装孔中心距是选型核心参数，要匹配设备安装基板的预留孔位，避免出现孔位错位无法装配的问题；轴承内孔的公差带优先选h级配合，适配常用的冷拉光轴，不用额外做轴颈的精磨加工，适合中小载荷的传动场景。设计时要考虑实际工况的载荷特性：如果是带冲击的载荷场景，要优先选铸钢材质的座体，常规静载荷、匀速传动的场景用铸铁座体即可，能兼顾成本与结构强度；轴承内嵌的密封圈要和应用场景匹配，多粉尘的车间环境要选带双唇密封圈的结构，避免粉尘进入滚道造成早期磨损，潮湿工况则要选带防锈镀层的内圈款式。建模时要注意几个容易出错的细节：座体的安装沉孔深度要匹配常用内六角螺栓的头部高度，避免螺栓锁死之后头部突出座体表面，和周边运动部件产生干涉；轴承内圈的顶丝孔位置要预留足够的扳手操作空间，不然现场装配时顶丝无法拧紧，会出现轴和内圈打滑跑圈的问题；座体的底部安装面要做0.2mm的平面度公差要求，避免安装时因为底座不平导致轴承内圈偏斜，加剧滚道的偏磨。不同颜色的座体对应不同的载荷等级，绿色款多为轻型冲压座，适合载荷较小的轻型输送线，红色款为铸铁重型座，适配载荷更大的传动主轴，选型时不能只看安装尺寸匹配，还要核算轴系的径向载荷、转速参数，避免出现小座体扛大载荷的断裂风险。另外要注意，这类轴承座的安装面不需要额外做定位销孔，依靠两个安装螺栓的预紧力即可完成固定，只有在冲击载荷极大、往复正反转的场景下，才需要在座体侧边加装定位挡块，抵消正反转产生的切向力，避免螺栓受剪断裂。建模时还要还原轴承的游隙细节，外球面轴承和座体之间是球面配合，允许有一定角度的调心量，建模时不要把球面配合面做成过盈死连接，要预留合理的配合间隙，还原实际产品的调心功能，方便后续做装配干涉检查、运动仿真时得到准确的结果。
