双螺杆可调式机械跟踪定位夹持组件

项目分类:3D模型 发布时间:2021-10-07 ID:296529
  • 双螺杆可调式机械跟踪定位夹持组件
  • 双螺杆可调式机械跟踪定位夹持组件

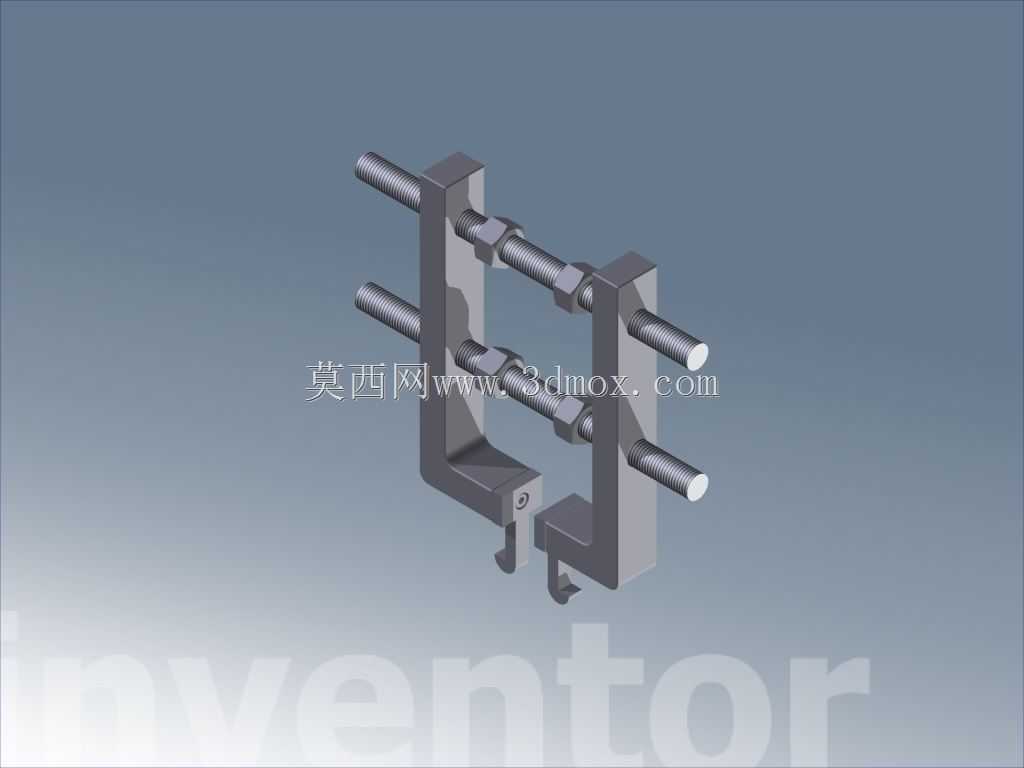

该双螺杆可调式跟踪夹持组件,主要应用于自动化生产线的物料对位、输送线工件姿态校正、小型工装夹具的位置随动跟踪场景,在轻工包装、电子元件组装、小型五金件加工的工位间传递环节,可实现对薄型、杆状工件的双侧同步夹持与位置微调,避免工件在输送移位过程中出现偏斜、窜动问题。从结构设计逻辑来看,组件采用双侧对称L型支撑座作为承载基体,两根平行布置的传动螺杆贯穿两侧支撑座,每根螺杆上配置两组可独立锁止的调节螺母,配合支撑座下端的勾型卡位结构,既可以通过旋转螺母调整两侧支撑座的开合间距,适配不同宽度尺寸的工件夹持需求,也能通过螺母锁止固定夹持位置,保证夹持状态下的结构刚性,不会因设备运行振动出现松脱移位。支撑座下端的勾型卡位可直接卡接在生产线的型材导轨边缘,无需额外打孔安装,安装边界可适配常规20-40规格的工业铝型材导轨,整体安装后突出导轨表面的高度不超过80mm,不会干涉生产线其他工位的动作空间。螺杆采用标准粗牙螺纹设计,调节行程单根可达60mm,双侧同步调节时可覆盖30-120mm宽度范围的工件夹持,调节过程中两侧支撑座始终保持平行状态,不会出现偏摆导致的夹持力不均问题。在实际使用场景中,该组件可配合位置传感器实现工件的随动跟踪,当输送线上的工件到达夹持工位时,可通过调整螺杆上的螺母位置,让夹持端贴合工件两侧基准面,为后续的加工、检测、装配工序提供稳定的定位基准,相比单侧夹持结构,双侧双螺杆的设计抗侧向偏移能力提升40%以上,即使在输送线存在小幅速度波动的情况下,也能保持工件位置的一致性。组件的所有活动连接部位均预留了润滑间隙,长期运行下不会出现卡滞问题,支撑座采用一体式铣削成型结构,无拼接焊缝,整体抗扭强度满足常规轻载工位的使用需求,不需要额外增加加强筋结构,整体外形简洁,安装调试时仅需普通扳手即可完成所有位置调整,不需要专用工装,适配一线运维人员的快速调试需求。
