摩托车FZ6转向减振器支架结构设计

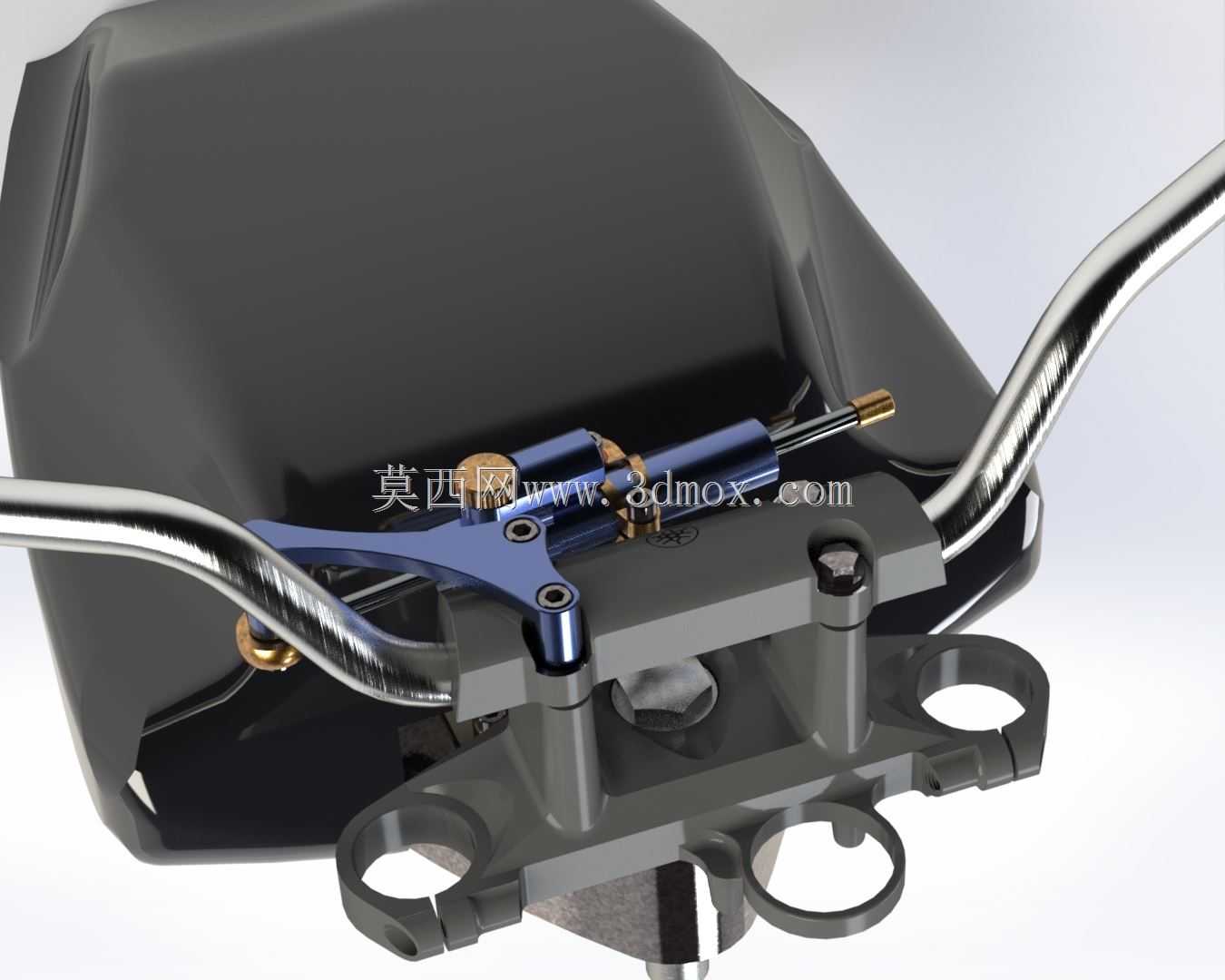

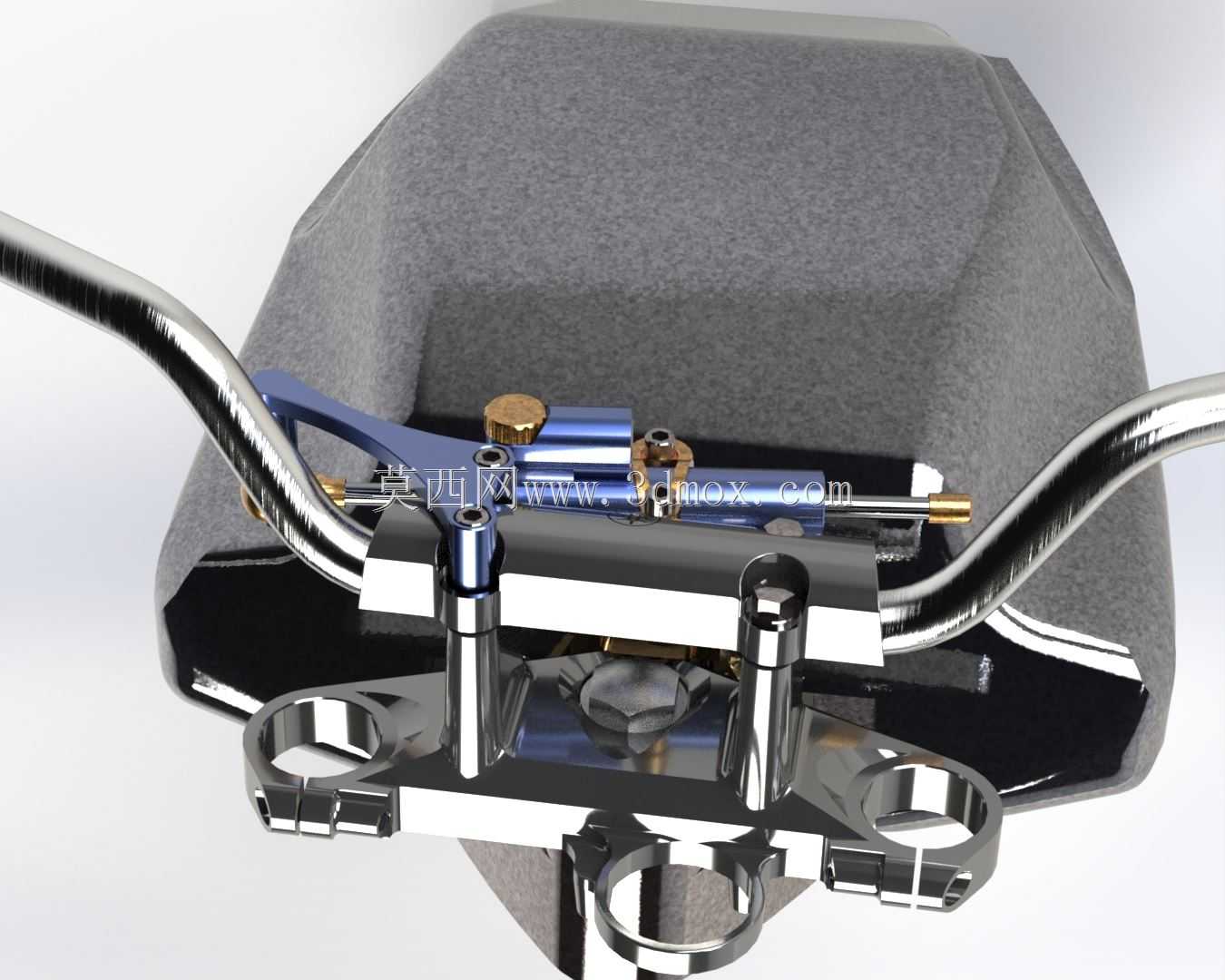

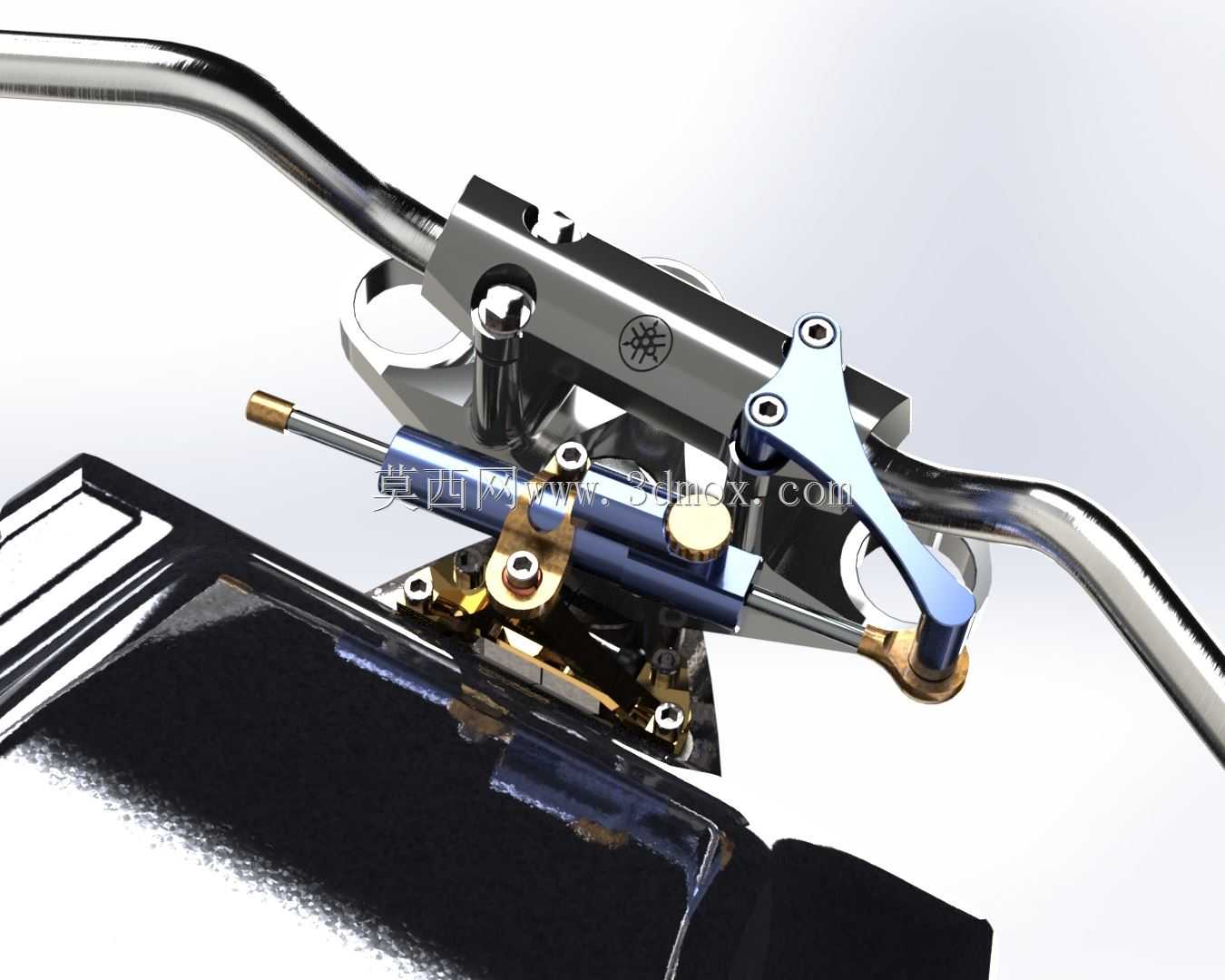

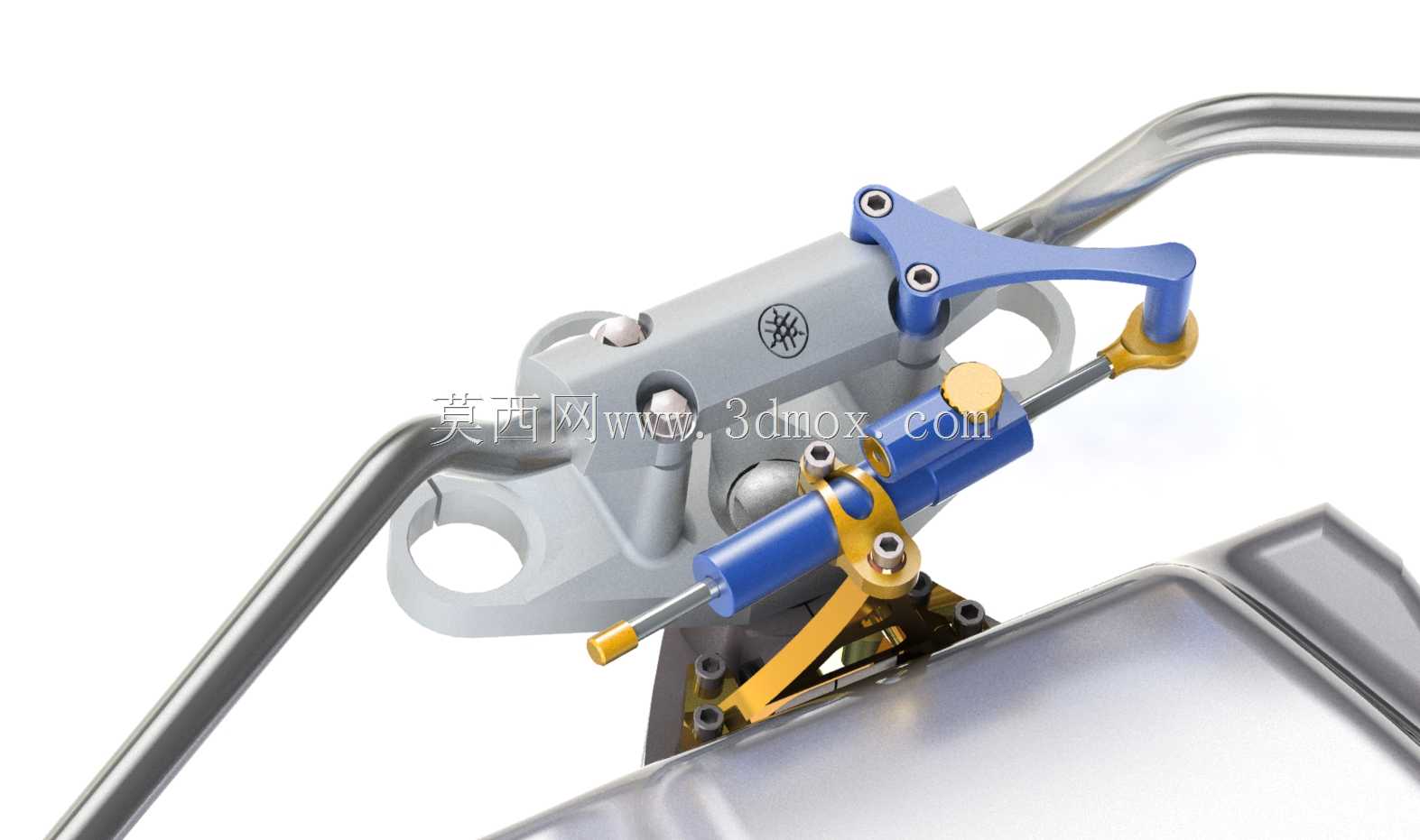

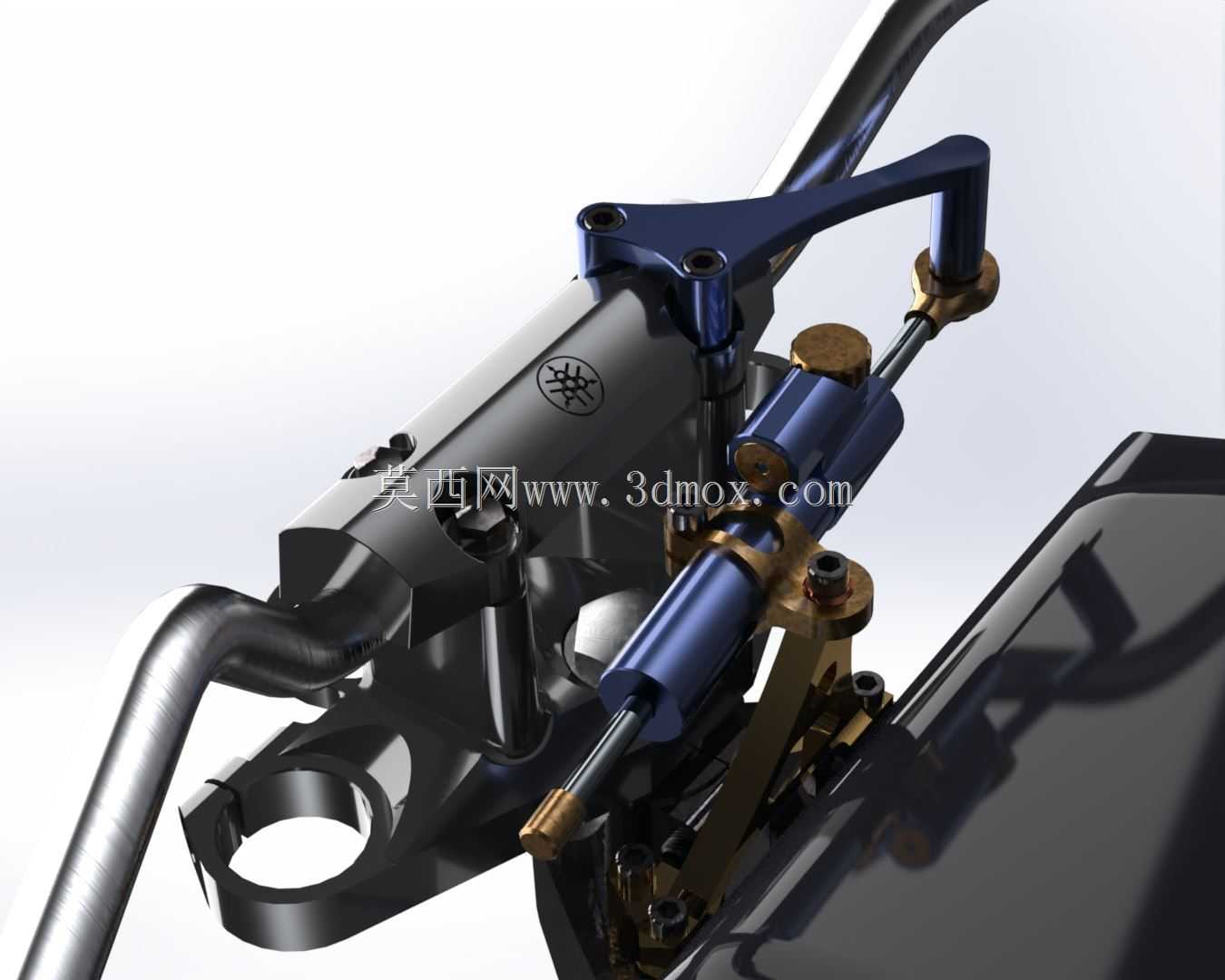

该转向减振器套件主要适配大排量街车的转向系统改装与维修替换场景，日常骑行中，摩托车高速行驶、经过颠簸路面或是压弯过程中，车把容易产生不规则的抖动摆振，也就是摩友常说的死亡摇摆，这类振动不仅会降低骑行操控的精准度，长时间作用还会加速转向轴承、上联板等部件的疲劳损耗，极端情况下甚至会引发操控失控的风险，这套减振组件的核心作用就是通过阻尼结构耗散转向方向的异常振动能量，让车把的转向动作保持线性可控，过滤掉路面传递上来的无规则冲击。从结构设计来看，整套组件包含阻尼缸体、安装固定支架、连接摇臂、锁紧紧固件几个部分，支架部分采用了分体式的安装逻辑，主固定座适配FZ6车型原厂上联板的预留安装孔位，不需要对原车的方向柱、上联板做钻孔、焊接等破坏性改装，安装时只需要拆除上联板对应位置的原有固定螺栓，将支架定位后用配套的紧固件锁紧即可，安装边界完全贴合原车的结构空间，不会和油箱、车把线束、离合刹车油管产生运动干涉。阻尼缸的两端分别通过带关节轴承的连接头和固定支架、车把侧的摇臂相连，关节轴承的存在可以补偿安装过程中产生的微小角度偏差，避免转向过程中出现卡滞、别劲的情况，阻尼输出特性偏向适中的调校，既不会因为阻尼过大导致转向沉重，影响低速挪车、城市穿行的灵活性，也不会因为阻尼过小无法起到抑制高速摆振的作用。连接摇臂采用了镂空的轻量化结构设计，在保证结构强度足够应对转向冲击载荷的前提下，尽可能降低了组件自身的重量，不会给转向系统增加过多的簧下质量，所有和原车接触的安装面都做了贴合度匹配，安装后不会出现应力集中的问题，紧固件都采用了防松设计，避免长期骑行振动导致螺栓松动脱落。整套结构的运动行程完全匹配原车的最大转向角度，在车把打到左右死点位置时，阻尼缸不会达到行程极限，也不会和周边部件发生碰撞，不管是日常街道通勤，还是赛道日的激烈驾驶场景，都能稳定发挥减振作用，提升骑行过程中的操控稳定性与安全性。
