LED洗墙灯端盖自动压合设备结构设计

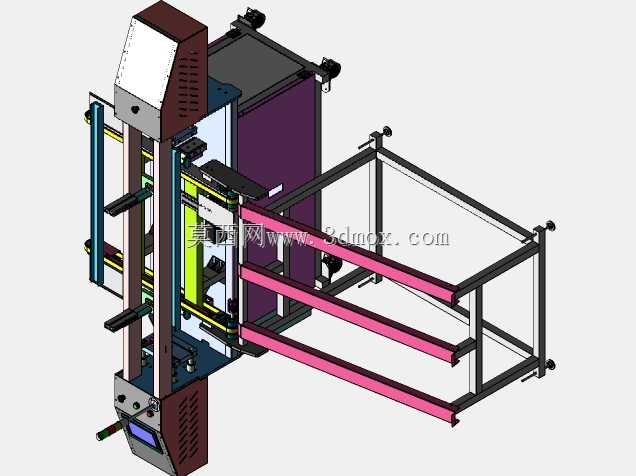

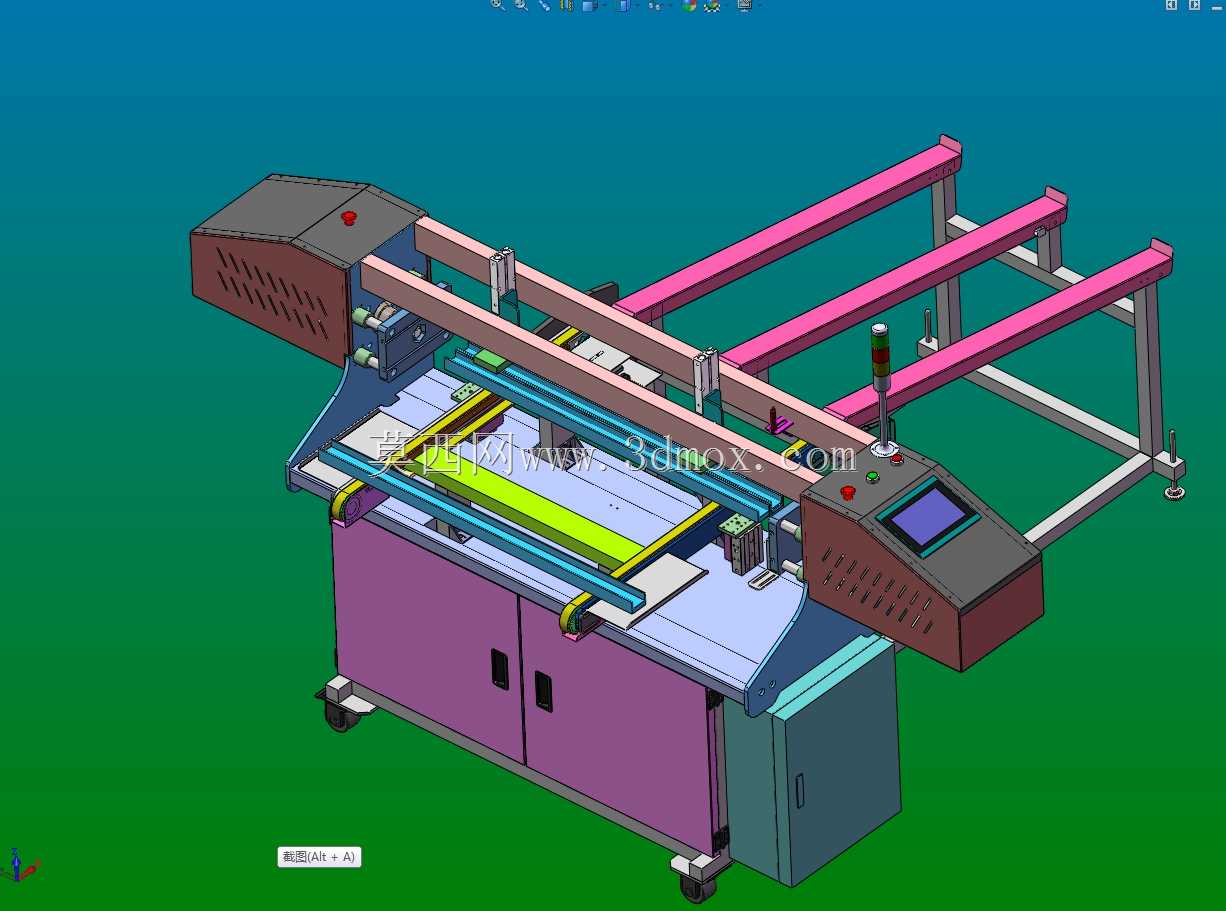

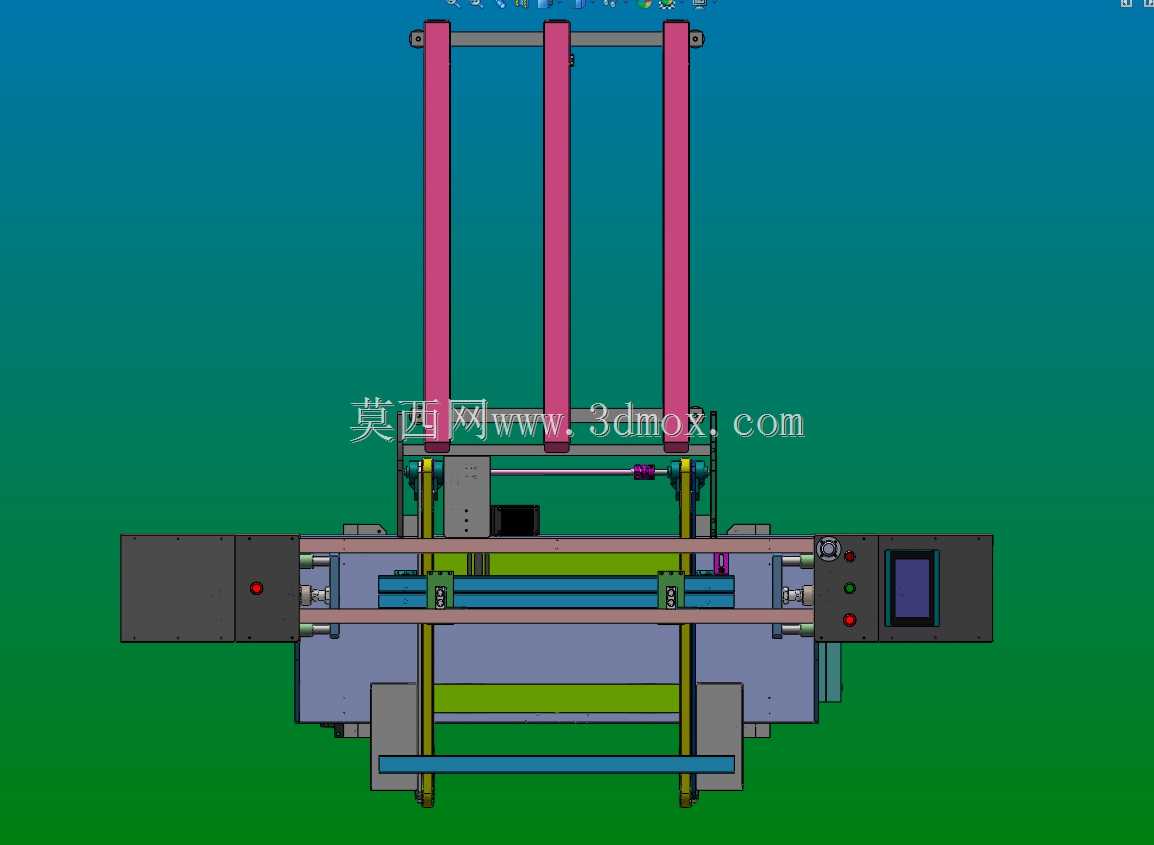

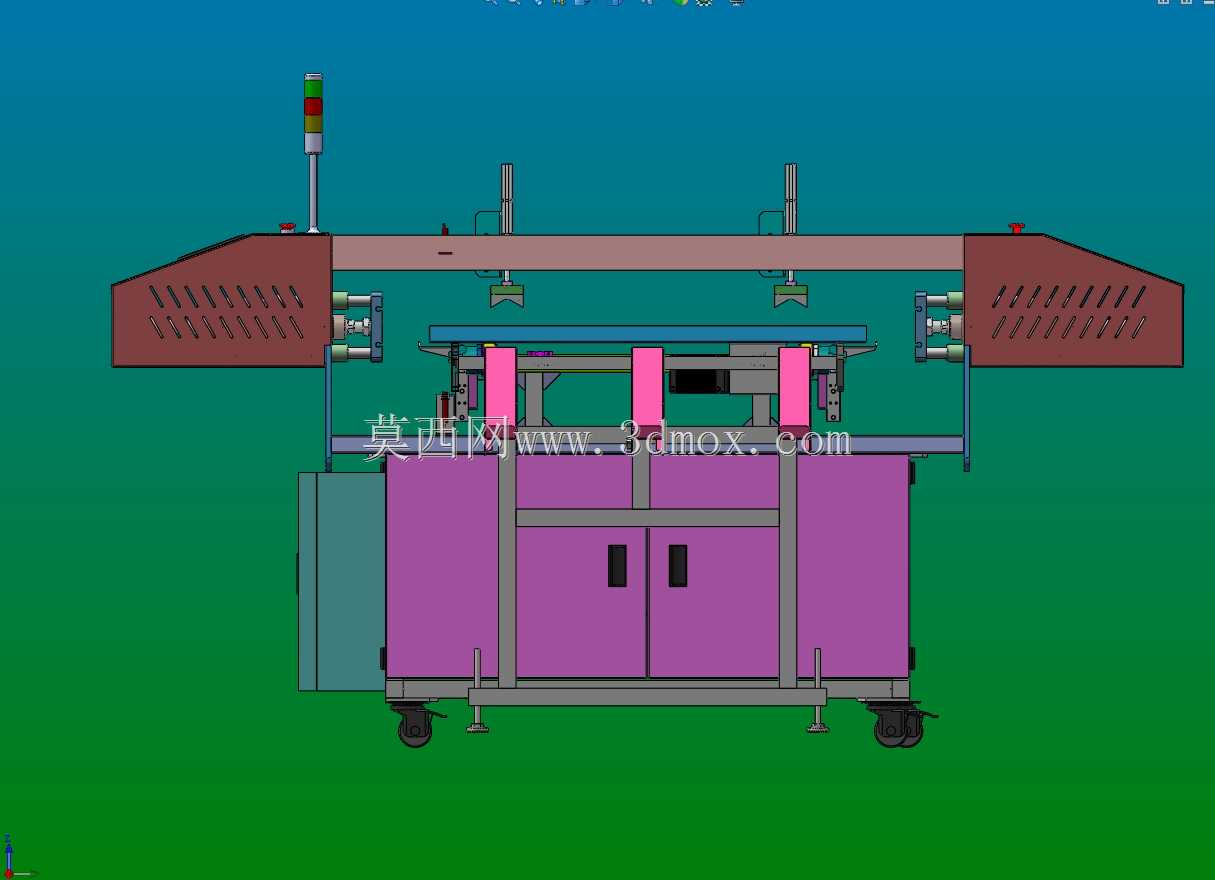

在LED户外照明产品的量产环节，洗墙灯基板端盖的密封压装长期依赖人工对位敲合，不仅压装力一致性差，端盖偏斜导致的密封失效问题，始终是户外灯具防水性能不达标的核心诱因，这款压入设备正是针对该工序痛点开发的专用作业装备。从产线布局的适配性来看，设备整体采用落地式柜式结构，底部配置带锁止功能的万向脚轮，可灵活适配车间内不同产线的工位调整需求，柜体上方的作业台面高度匹配人工上下料的舒适操作区间，上方横跨的双梁导向结构预留了足够的物料避让空间，可兼容不同长度规格的洗墙灯基体上料作业。设备的核心作业逻辑围绕压装精度与密封可靠性展开，压装执行端采用直线导轨导向结构，配合可调式压头组件，可根据不同规格端盖的压装深度、压装力需求调整作业参数，避免压合力过大导致的端盖开裂、或者压合力不足导致的密封胶圈压缩量不够的问题。进料定位侧设置了可调式限位挡块，可根据洗墙灯基体的截面尺寸快速调整定位宽度，无需更换定制夹具就能覆盖同系列不同型号产品的压装需求，大幅降低了产线换型的调试成本。从结构设计的细节来看，设备的电控系统集成在下部柜体内部，操作面板设置在台面侧方的斜置支架上，操作人员无需俯身就能完成参数调整与作业启停操作，台面上方设置的三色警示灯可直观反馈设备运行、故障、待机的不同状态，压装区域预留的安全光栅安装位，可在人员肢体误入作业区间时即时触发停机，保障作业安全。横跨台面的粉色型材梁不仅作为压装模组的承载基础，同时内部可集成走线拖链，将压头的动力线缆、信号线缆规整收纳，避免线缆外露导致的剐蹭、积尘问题。设备的压装工位设置了弹性缓冲结构，在压头接触端盖的瞬间可实现柔性施压，避免刚性冲击对灯体基板内部的LED元器件造成损伤，压装完成后模组自动复位，操作人员可直接取走完成压装的工件，上下料的辅助时间被压缩到最短，单工位的作业效率相比传统人工压装可提升三倍以上，同时压装后的端盖平行度、压入深度一致性远高于手工作业，可有效保障洗墙灯成品的IP防护等级达标率。
