车床用双轮滚花加工工装结构

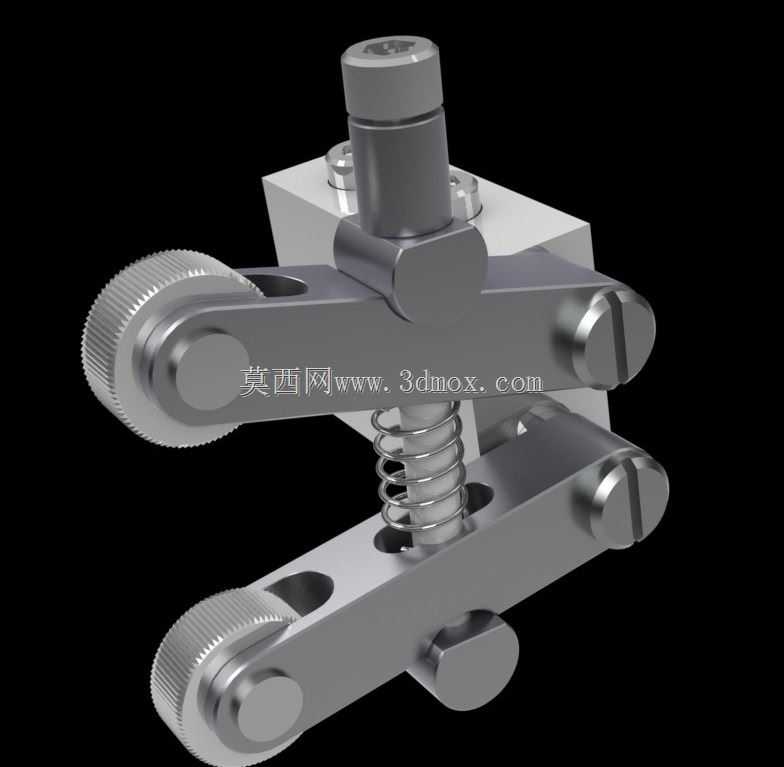

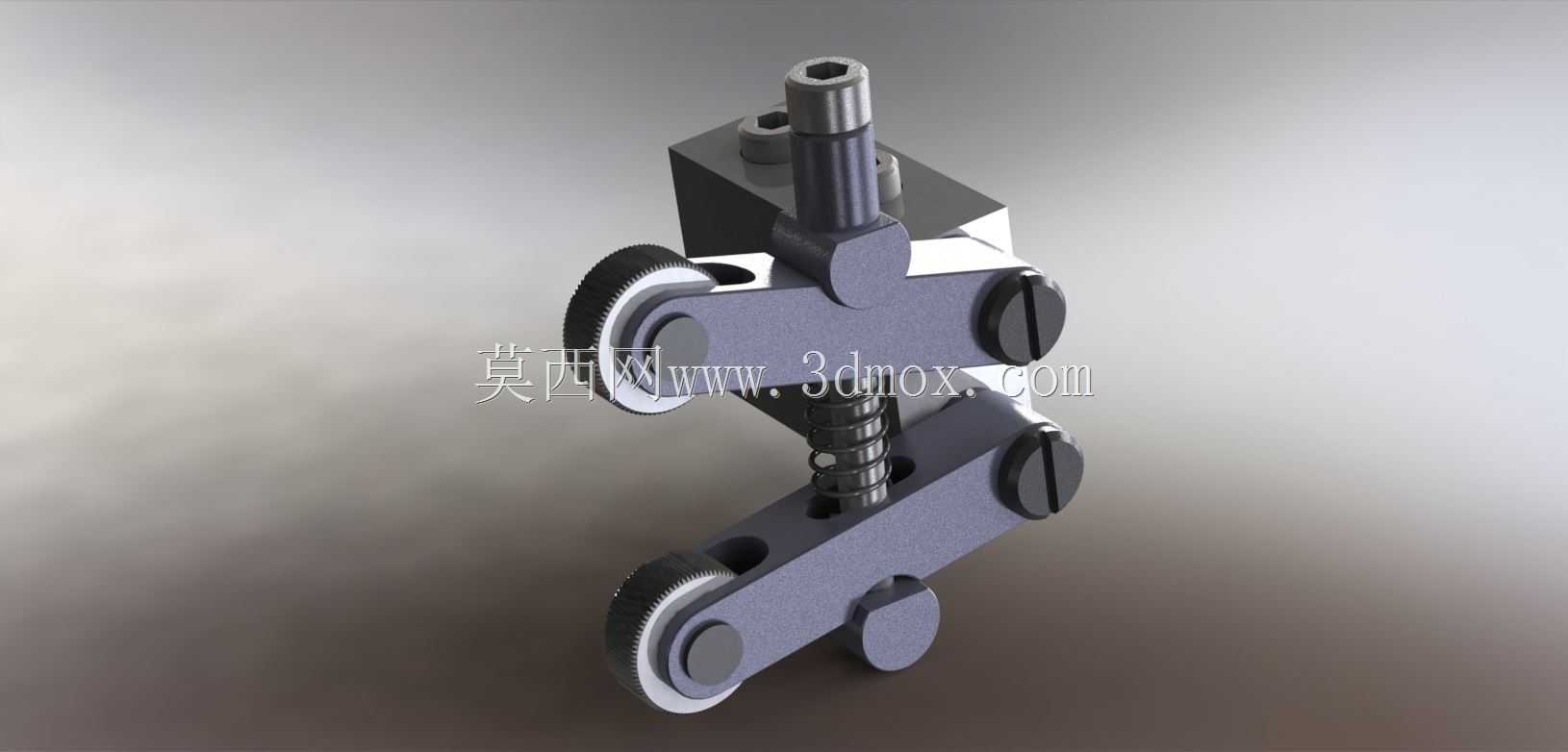

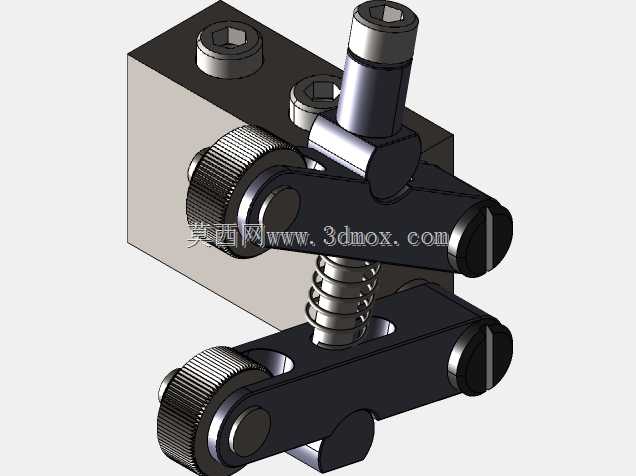

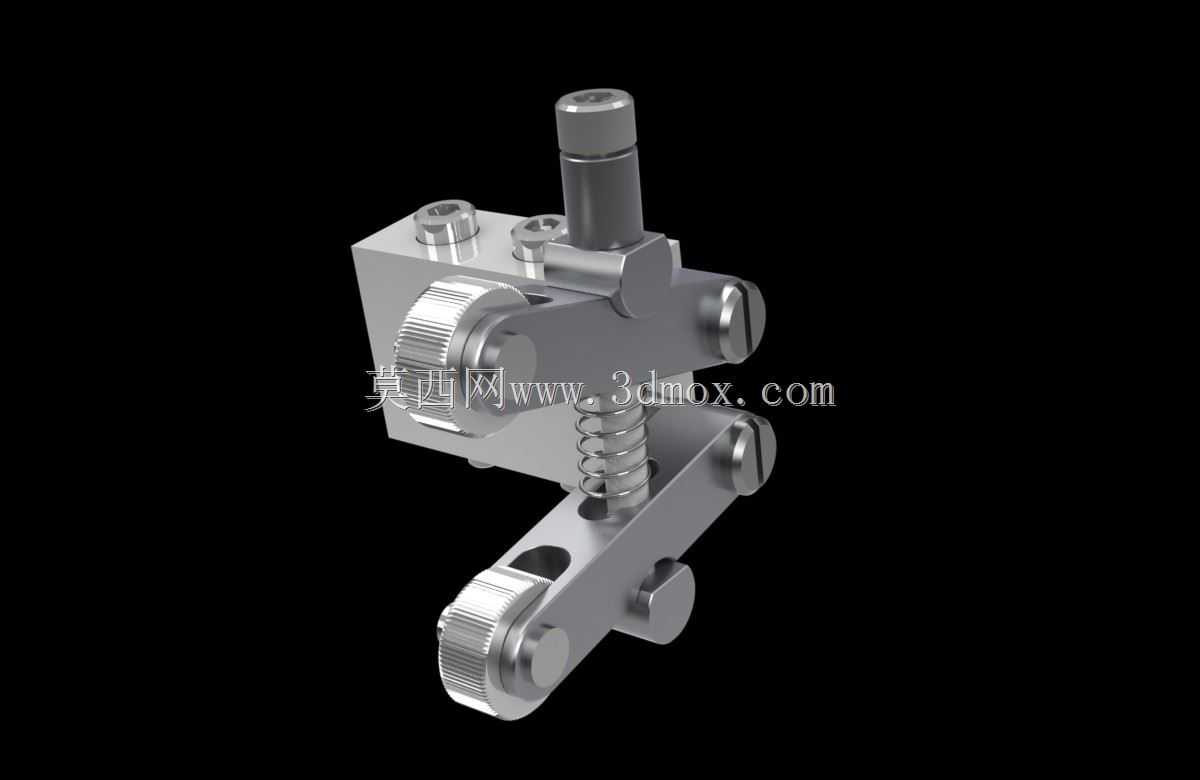

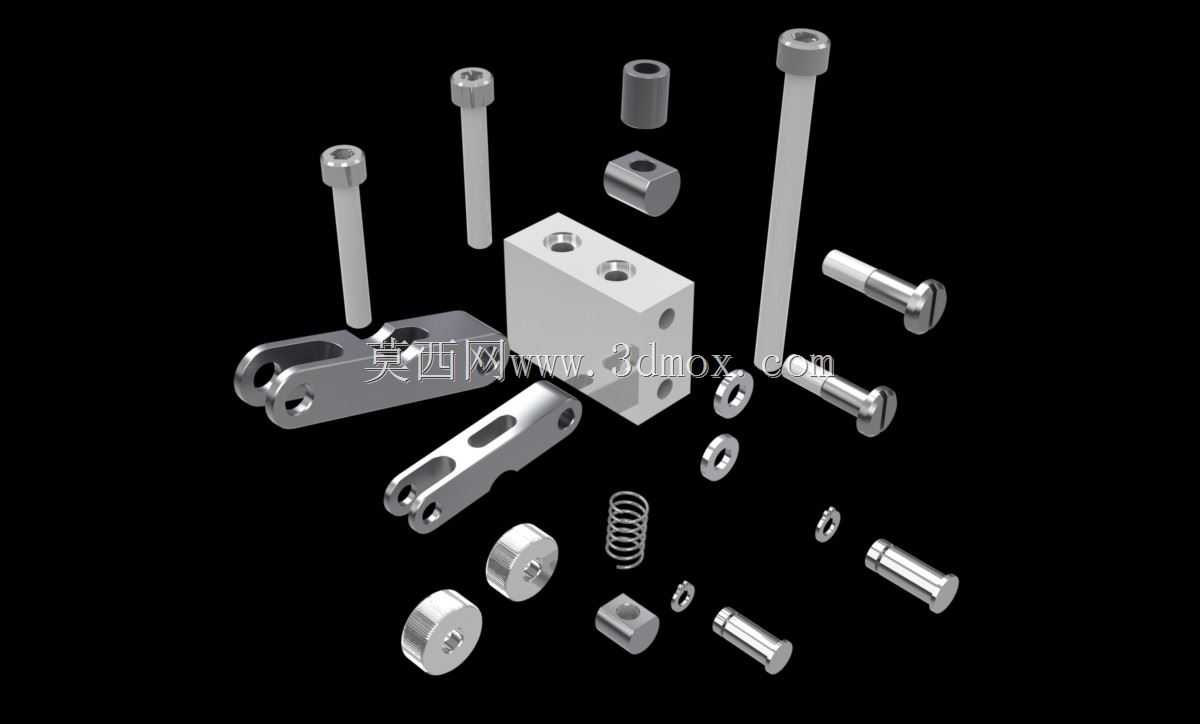

这款滚花加工工装主要适配普通卧式车床的刀架安装位，用于金属轴类、套类零件外圆表面的网纹、直纹滚压加工，替代传统单轮滚花刀的作业模式，解决薄壁零件滚压时易变形、纹路深浅不均的常见加工问题。从结构设计来看，整体采用上下对称的摆臂式布局，两个滚花轮分别安装在上下摆臂的端部，中间设置复位弹簧提供初始压紧力，顶部的调节螺栓可精准控制两个滚花轮的开合间距与压紧力度，适配不同直径的待加工工件，安装基准面与标准车床方刀架尺寸匹配，无需额外制作过渡连接板即可直接装夹固定。实际加工场景中，这类双轮滚花工装多用于五金标准件、工具手柄、机械操作旋钮等需要防滑握持表面的零件加工，相比单轮滚花刀具，双轮对称施压的结构可抵消滚压过程中工件受到的径向挤压力，避免细长轴类零件滚花时出现弯曲变形，同时能保证滚压出的纹路周向深度一致，不会出现单侧纹路模糊、断纹的缺陷。设计过程中，摆臂的铰接孔位置经过受力校核，保证滚压轮施压时的接触压力始终垂直于工件外圆表面，不会出现侧向分力导致滚花轮偏磨；滚花轮采用高速钢材质，刃口的齿形角度与齿距参数符合通用机加工防滑纹路的标准要求，磨损后可单独拆卸更换，无需更换整个工装主体。安装边界方面，工装装夹在车床刀架上的总高度控制在普通车床刀架的最大行程范围内，横向宽度不会在进给时与卡盘、尾座产生干涉，摆臂的摆动行程覆盖直径6mm到50mm的常规轴类零件加工范围，弹簧的预紧力可通过顶部螺栓调节，针对不同材质的工件——比如硬度较低的铝合金、铜件，可适当减小压紧力避免工件被压伤，针对硬度较高的碳钢、不锈钢件，可增大压紧力保证纹路成型清晰。作业时，工装随刀架做横向进给，工件旋转带动滚花轮同步转动，两个滚花轮从工件两侧同时施压，一次走刀即可完成整周纹路的滚压成型，相比单轮滚花需要多次走刀调整的操作，加工效率可提升40%以上，同时降低了操作人员的调机难度，无需反复校准滚花轮的施压角度，装夹后仅需调整顶部螺栓的压紧量即可开始加工。结构上的铰接部位采用小间隙配合，既保证摆臂转动灵活，又不会出现旷量导致滚压纹路错位，所有紧固件均采用标准内六角螺丝，日常维护更换易损件时无需特殊工具即可完成拆装。
