150毫米量程机械式游标卡尺结构设计

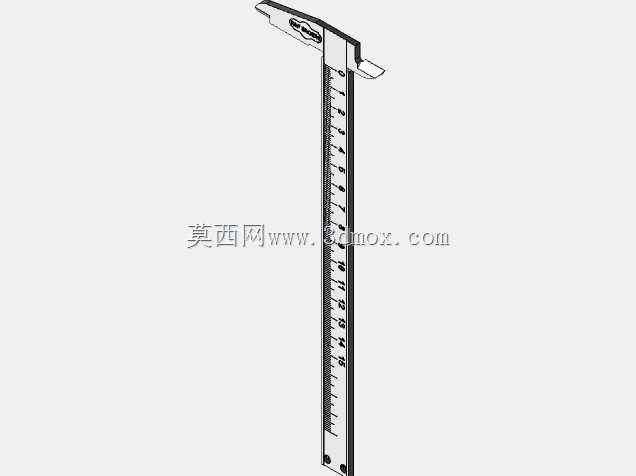

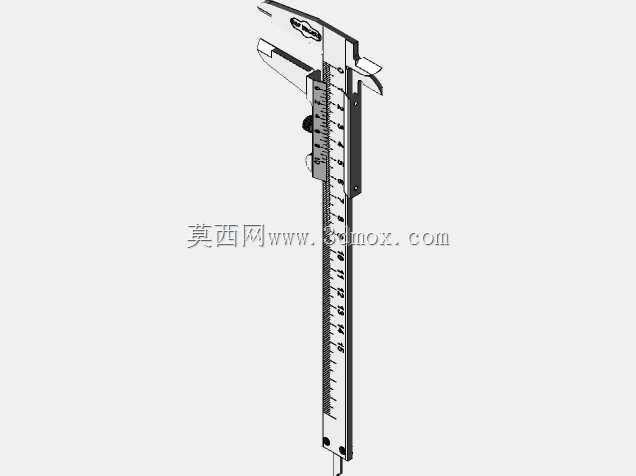

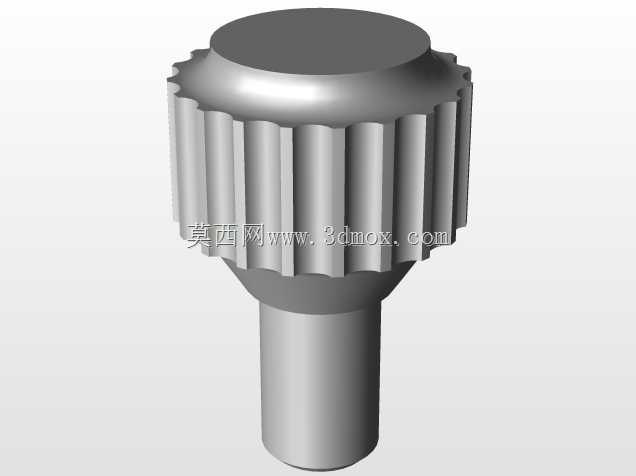

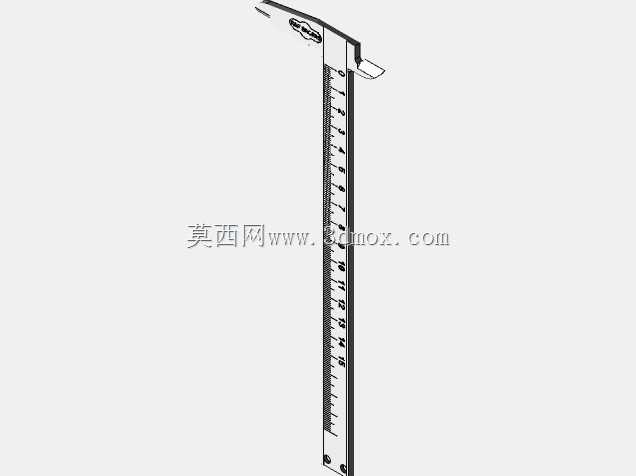

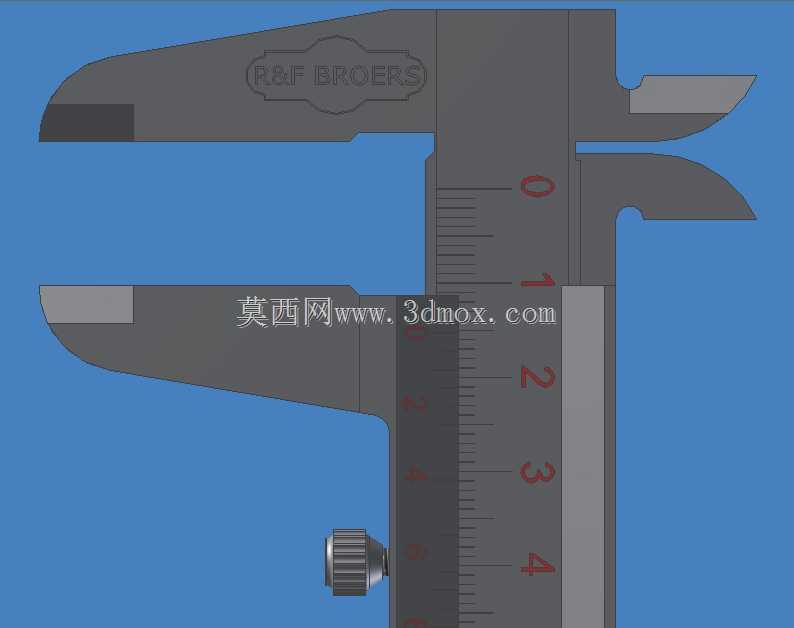

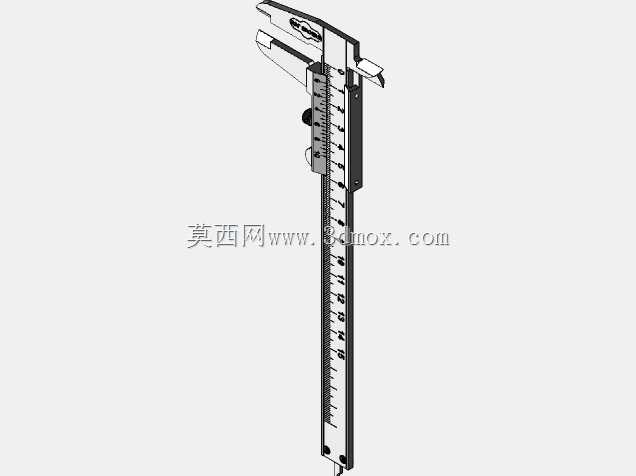

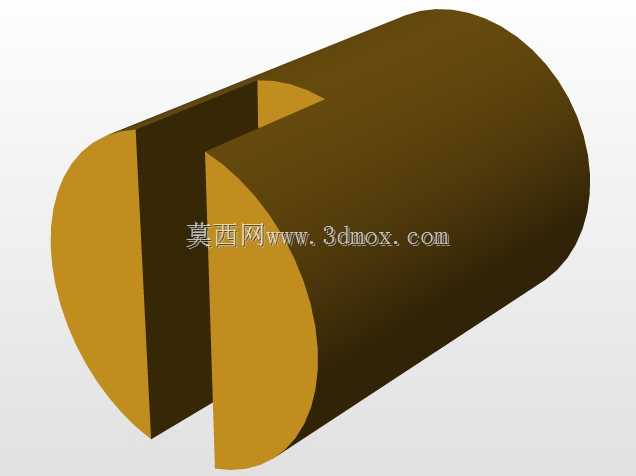

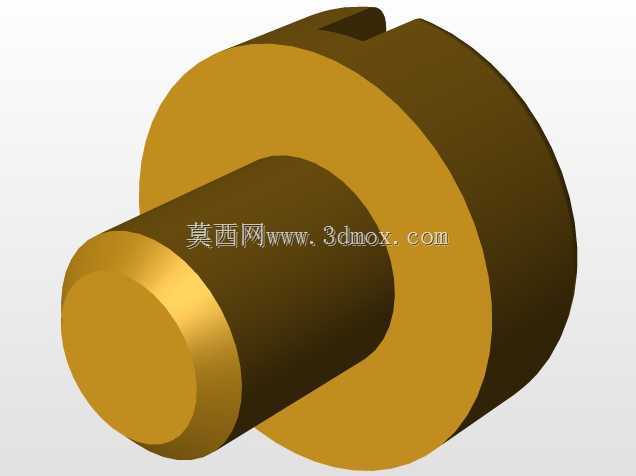

在机械加工现场、五金维修工位、教学实训场景中，游标卡尺是出现频率最高的接触式测量器具之一，这款150毫米量程的机械式游标卡尺，覆盖了绝大多数小尺寸零件的外圆、内孔、深度、台阶尺寸测量需求，不需要外接电源，依靠机械结构实现精度读数，在油污、粉尘较多的车间环境下可靠性远高于电子数显类量具。从结构设计逻辑来看，这款卡尺采用整体式尺身设计，主尺刻度直接蚀刻在尺身本体上，避免了贴片刻度长期磨损后脱落的问题，尺身滑动副配合间隙经过优化，既保证游标滑动顺畅无卡滞，又不会出现晃动导致的测量误差，量爪测量面做了淬硬处理，硬度达到HRC58-62，长期反复测量零件也不会出现磕碰凹陷、磨损变形的问题，能长期保持测量精度稳定。尺身前端的内测量爪可用于测量孔径、槽宽尺寸，上端的深度测量杆可直接探入盲孔、台阶槽内测量深度尺寸，不需要额外更换测量头，一把量具即可完成多类尺寸检测，减少工位上量具的摆放数量，提升检测效率。从安装与使用边界来看，这款卡尺整体长度约230毫米，收纳时可放入通用的卡尺保护套中，不需要占用过大的工具存储空间，滑动游标上的锁紧螺钉可在测量完成后固定游标位置，方便操作者将卡尺从零件上取下后再读数，避免在零件上读数时视线偏移带来的视差误差。设计过程中针对日常使用的常见痛点做了细节优化，比如量爪端部做了微小的倒角处理，测量内孔时不会因为棱边刮擦孔壁影响测量值，也能避免尖锐棱边划伤操作者手部，尺身背面的深度杆与尺身端面保持齐平，测量深度时基准面贴合更稳定，不会出现倾斜导致的尺寸偏差。在五金加工的来料检验环节，这款卡尺可快速完成棒料直径、板材厚度、小零件外形尺寸的抽检，在设备维修场景中，可用于测量磨损零件的实际尺寸，方便配件采购与替换加工，在职业院校的实训教学中，也是帮助学员理解机械测量原理、练习尺寸读数的基础实训器具，整体结构没有冗余设计，所有部件都服务于测量功能的实现，日常维护只需要定期清洁滑动副、涂抹少量防锈油即可，不需要复杂的校准操作，适合各类需要接触式尺寸测量的场景使用。
