木工铣床刀具高度定位测量量规

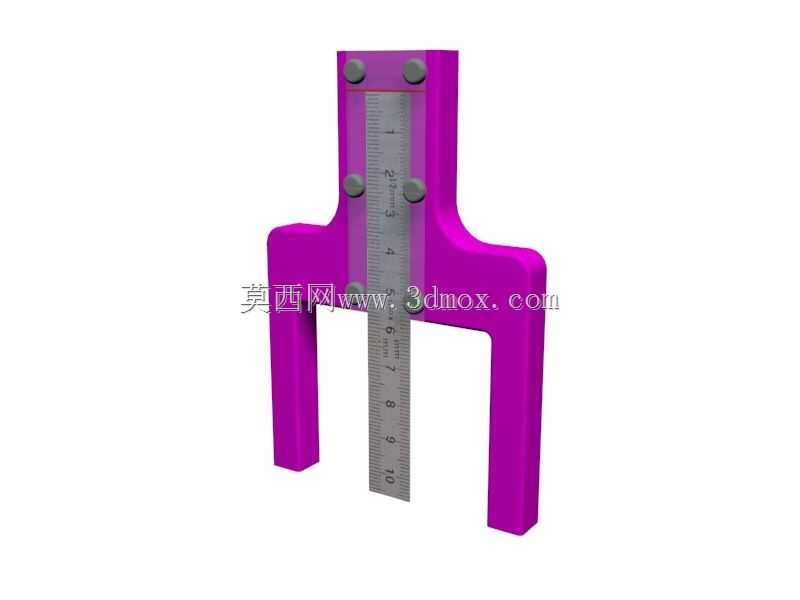

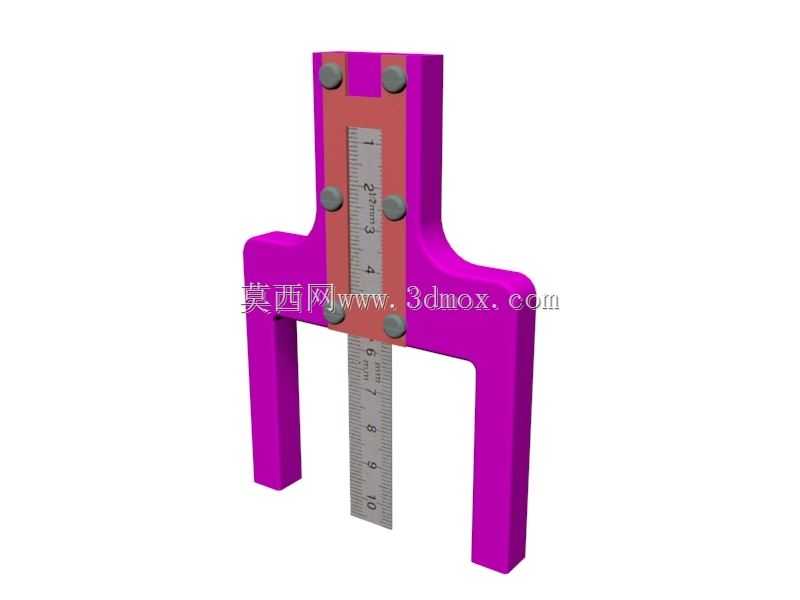

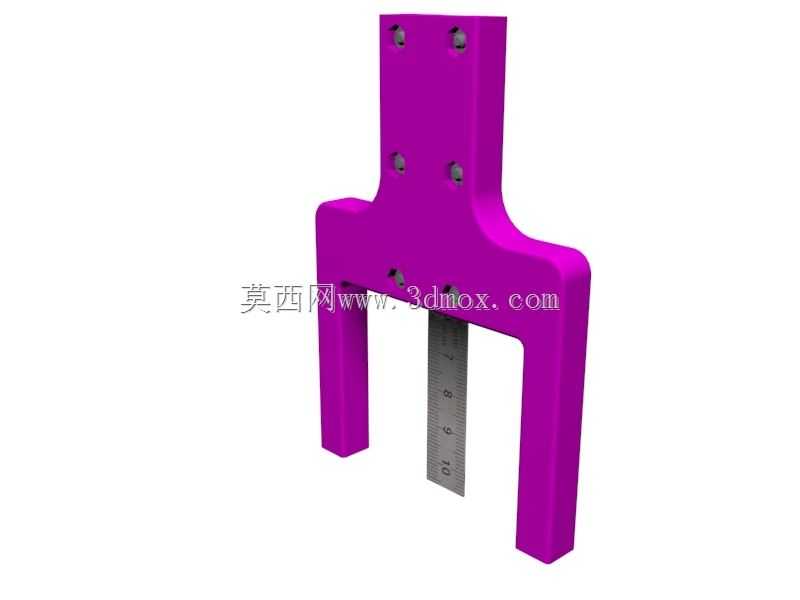

在木工铣削加工场景中，刀具伸出高度的精准度直接决定了开槽、裁口、成型铣削的加工尺寸一致性，以往操作中工人常借助钢板尺直接靠在刀轴旁目测读数，不仅容易因尺身倾斜产生读数偏差，反复对刀的过程也会占用大量辅助作业时间，尤其在批量加工同尺寸工件时，每次换刀、调刀后的高度复核都容易出现人为误差，直接导致工件报废率升高。这款木工铣床量规正是针对这一现场作业痛点设计的专用定位测量工装，整体采用跨骑式结构，使用时可直接卡在铣床工作台面或者靠模基准面上，两个对称的支撑脚能够保证量规放置后与刀具轴线保持垂直，避免传统手持测量时的尺身歪斜问题。量规主体预留了标准金属尺的安装槽位，通过六组M3规格的螺钉与配套螺母实现金属尺的锁紧固定，螺钉点位沿尺身长度方向均匀分布，既可以根据常用的加工高度范围调整金属尺的伸出长度，也能在金属尺出现磨损后快速更换，无需整体更换量规本体。设计中特意加入了纸接式制动结构，在调整金属尺位置时可以提供适度的阻尼感，避免锁紧前尺身自由滑动造成的读数偏移，同时不会刮伤金属尺的刻度面。量规共设计了两种结构版本，一种配置透明防护板，能够在加工过程中阻挡木屑飞溅到刻度面上，保持读数清晰；另一种采用开口板结构，更适合在靠近刀具的狭窄空间内快速读数，无需挪动工件位置即可完成高度核对。从安装边界来看，量规的两个支撑脚间距适配多数中小型木工铣床的工作台T型槽间距，放置时无需额外夹持即可保持稳定，整体外形尺寸控制在单手可持握的范围内，工人在调刀过程中可以单手持规放置、另一只手操作刀轴锁紧机构，操作动线流畅。量规的测量范围覆盖了木工铣削常用的0-150mm高度调节区间，刻度读数精度可达1mm，完全能够满足实木开料、板式家具开槽、木线成型等常规木工铣削工序的对刀精度要求，相比传统的手持钢板尺测量，能够将单次对刀的时间缩短60%以上，同时大幅降低因读数倾斜、尺身晃动带来的尺寸偏差，在小批量多品种的木工加工场景中，能够有效减少调刀辅助时间，提升设备实际稼动率。
