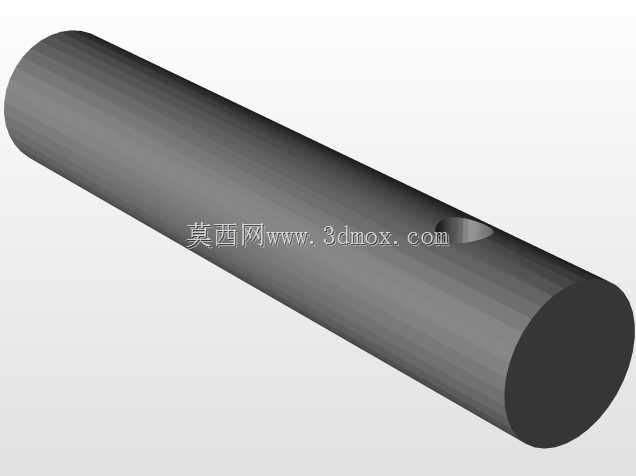

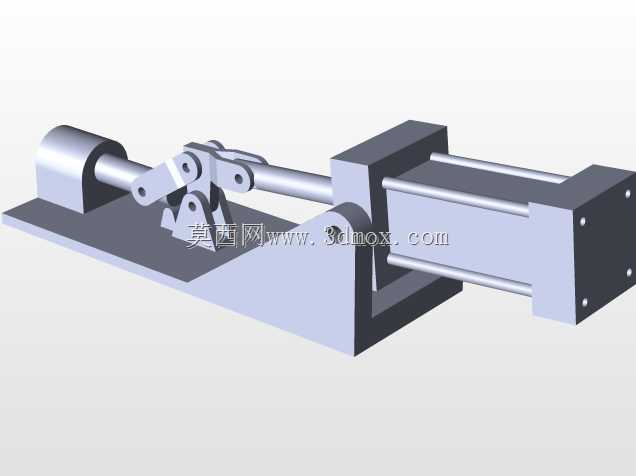

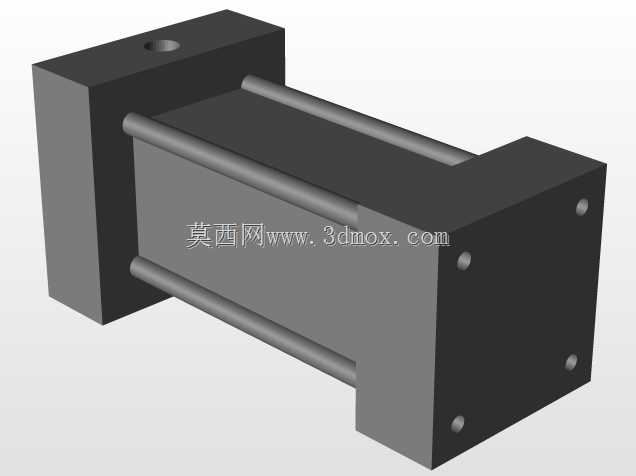

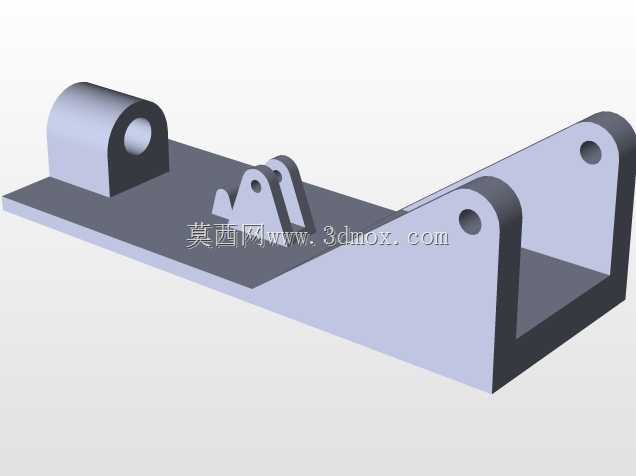

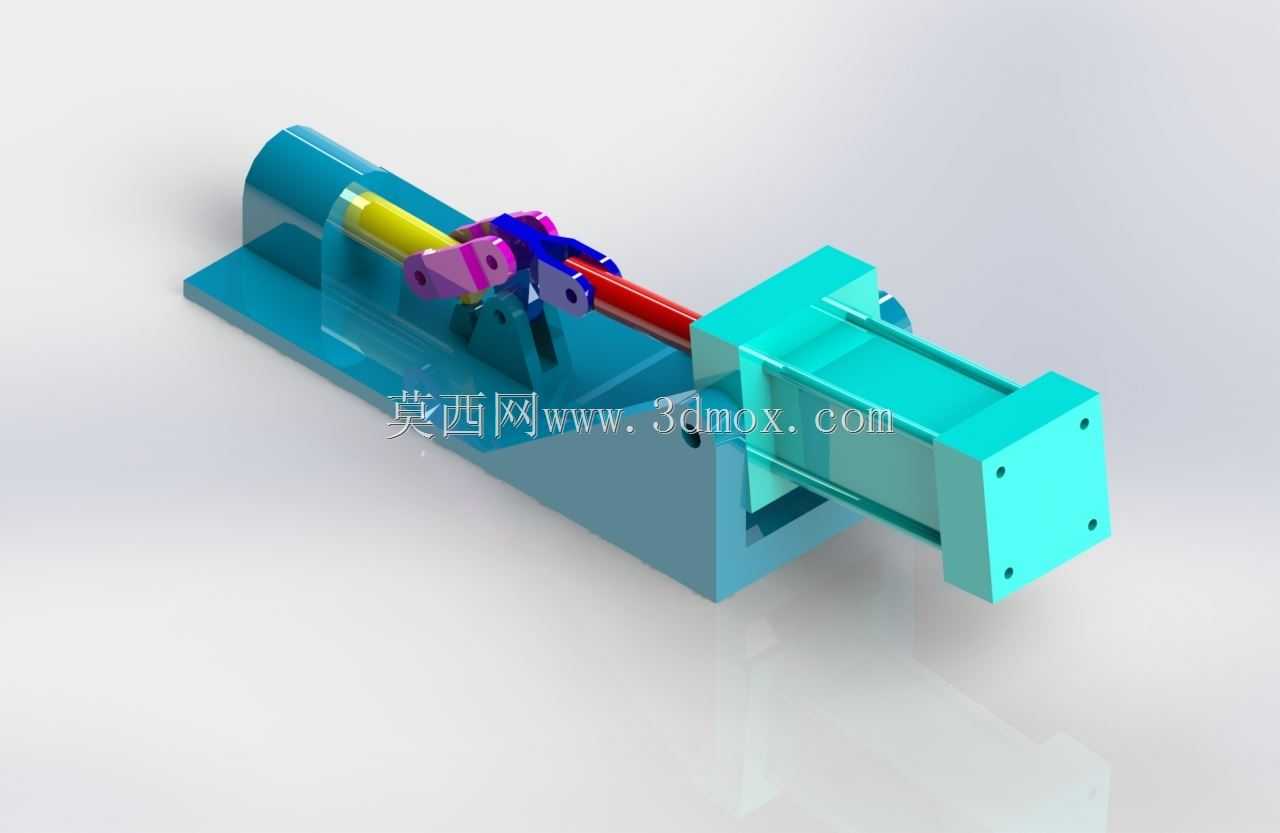

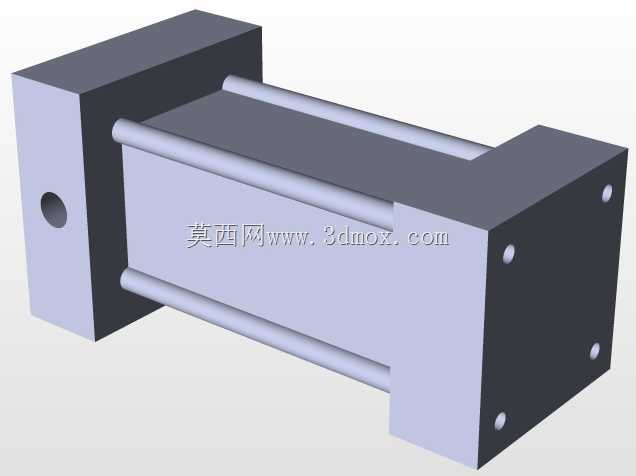

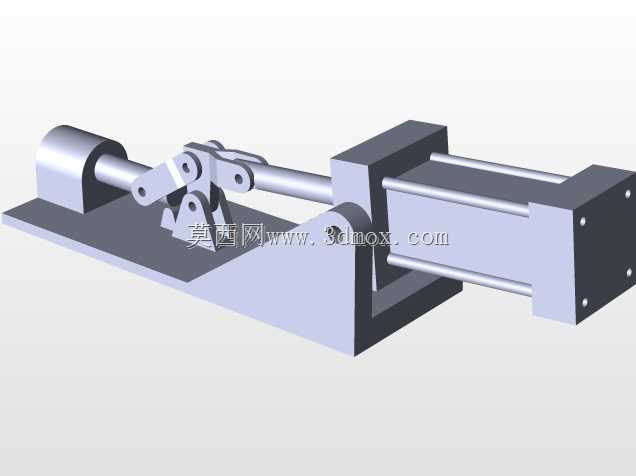

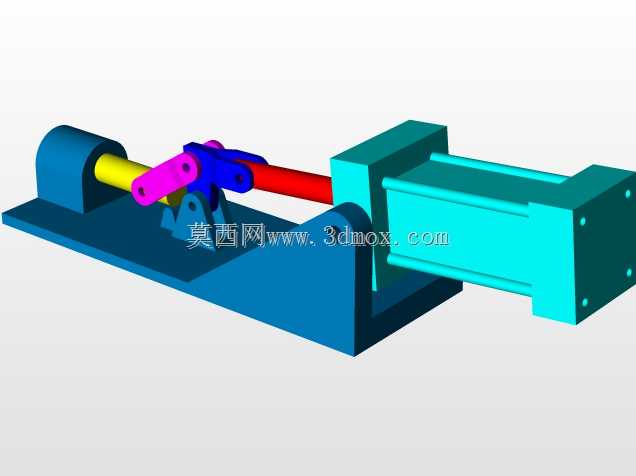

该促动机构主要面向工装夹具领域的自动化夹紧工位设计,常见于机加工工位的工件压紧、装配线的部件定位、检测工位的工件固定场景,可替代传统手动压板实现快速夹紧与松开动作,适配批量生产的节拍要求。从结构设计来看,整体采用卧式安装布局,底部一体化铸造的安装基座预留了螺栓固定孔位,可直接固定在工装台面或T型槽工作台上,安装基准面经过铣削加工保证平面度,避免安装后出现机构偏斜导致的夹紧力偏移。驱动端采用标准气缸作为动力输入,气缸活塞杆与中间的杠杆增力组件铰接,通过杠杆的力臂放大效应,可在较低输入气压下输出足够的夹紧力,相比直推式夹紧结构,在同等输出力要求下可选用更小缸径的气缸,压缩空气耗气量更低,也能缩小整体安装占用空间。杠杆组件的铰接点均采用销轴配合耐磨衬套的结构,减少长期往复动作带来的铰接磨损,延长机构的维护周期,夹紧端的压头位置可根据工件外形调整伸出长度,适配不同厚度工件的夹紧需求。机构的滑动部位设置了导向结构,保证活塞杆输出直线运动的同轴度,避免侧向力对气缸密封件造成偏磨,整体外形沿气缸轴向布置,总长度控制在适配常规工装工位的范围内,宽度方向不占用过多台面空间,安装时仅需保证基座底面与安装面完全贴合,按对角顺序拧紧固定螺栓即可完成安装,无需复杂的调试找正。实际使用时,气缸通气后活塞杆伸出,带动杠杆组件绕固定铰接点转动,将直线运动转化为压头的下压夹紧动作,断气后活塞杆缩回,压头自动抬起松开工件,可接入设备的气路控制系统实现与加工、装配节拍的联动,也可搭配手动换向阀实现单机手动操作。设计过程中对杠杆的力臂比做了优化,既保证足够的增力比满足夹紧力要求,也控制了压头的开合行程,避免行程过大导致动作时间过长影响生产节拍,所有外露的运动部件均做了倒角处理,避免动作过程中刮擦操作人员或工件表面,整体结构没有冗余设计,零件加工工艺性好,大部分结构件可采用常规铣削、钻削工艺完成加工,适合小批量定制加工或标准化批量生产。
