十英寸机加工用正弦角度定位条

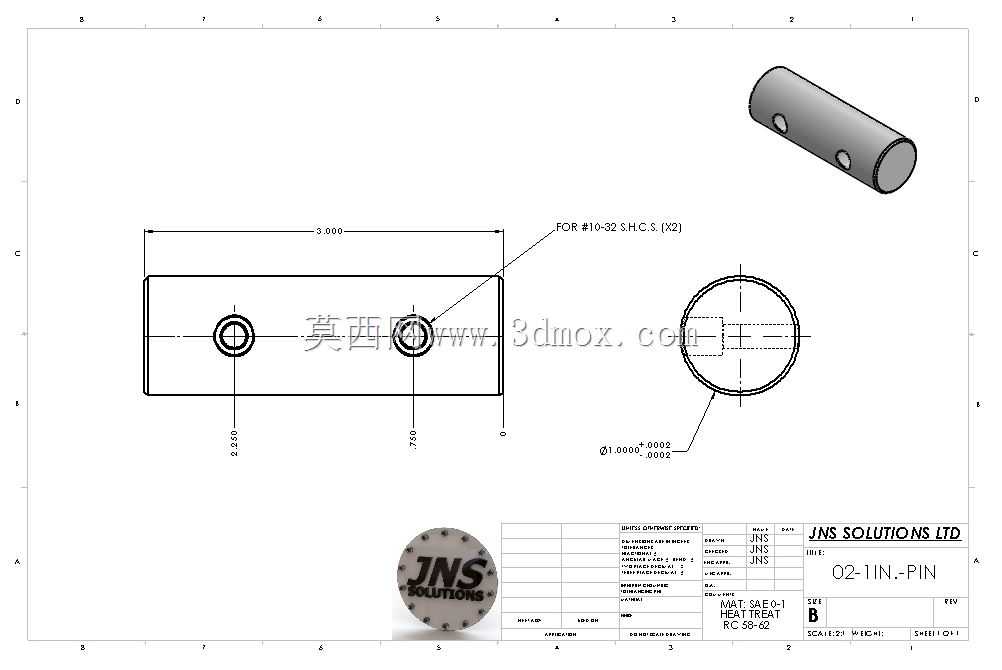

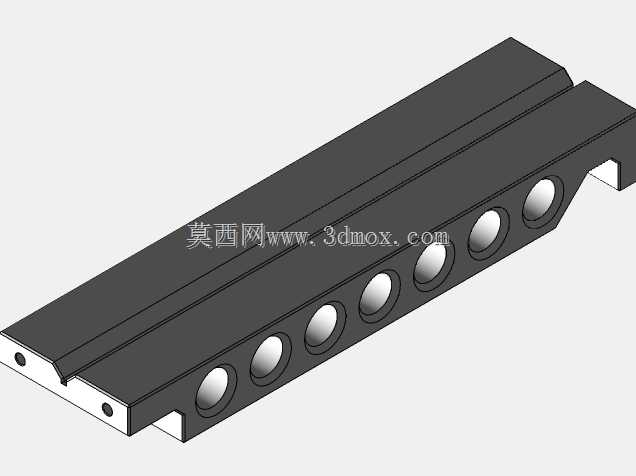

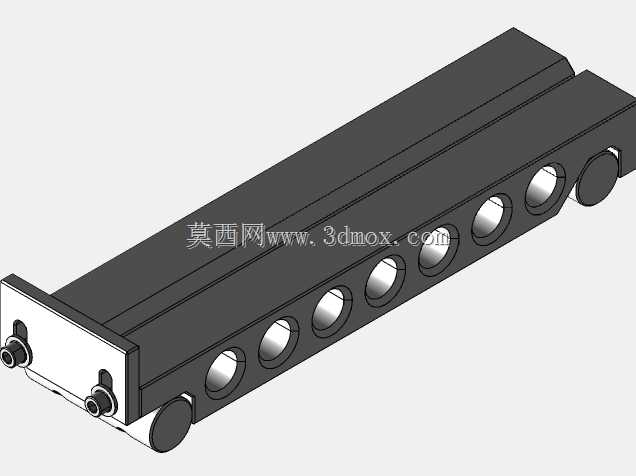

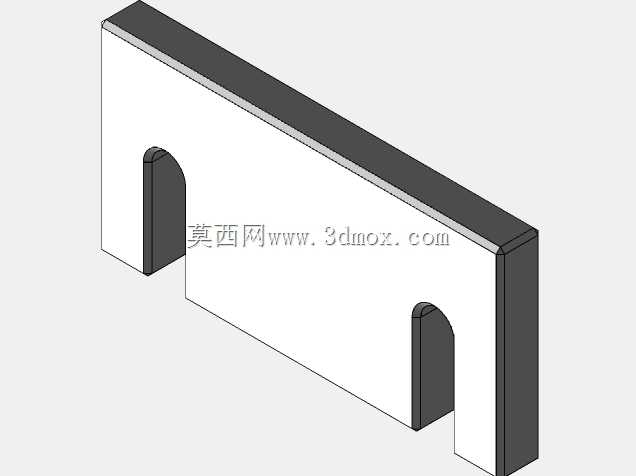

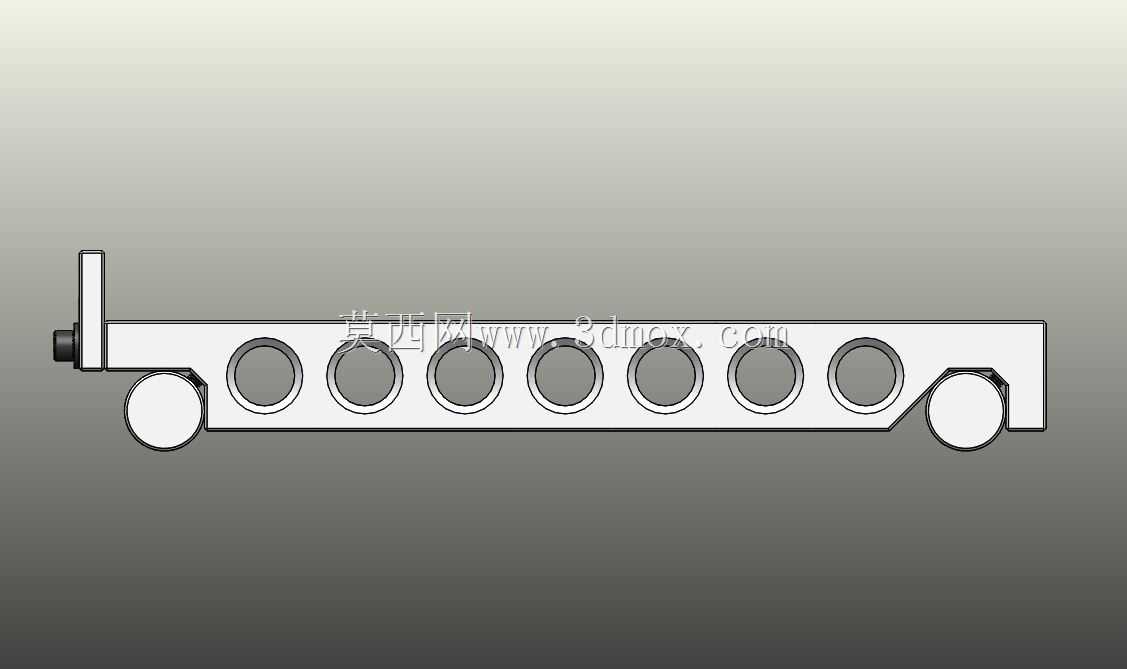

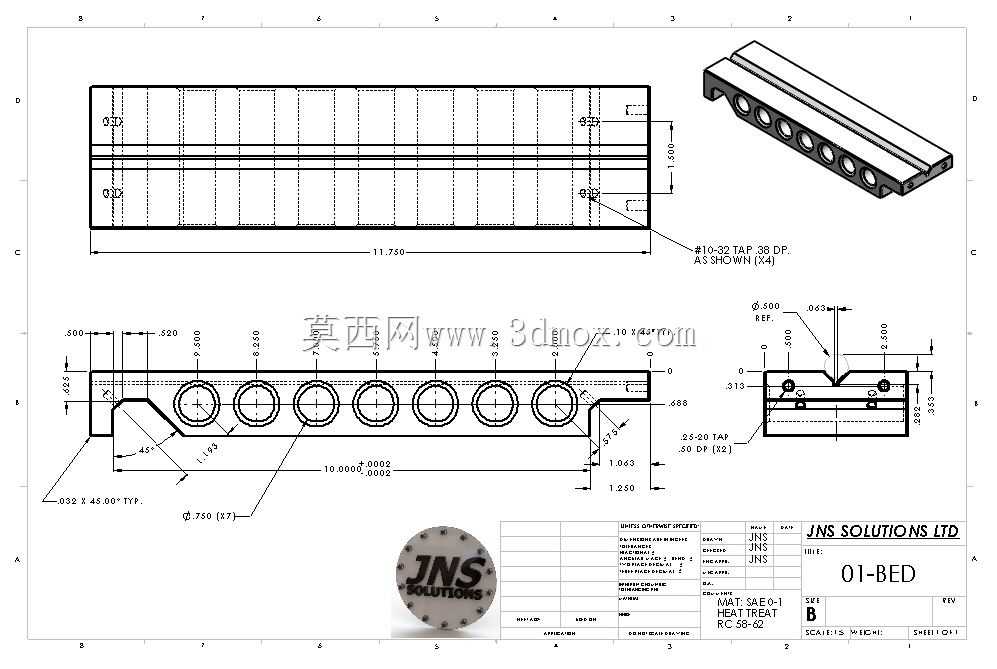

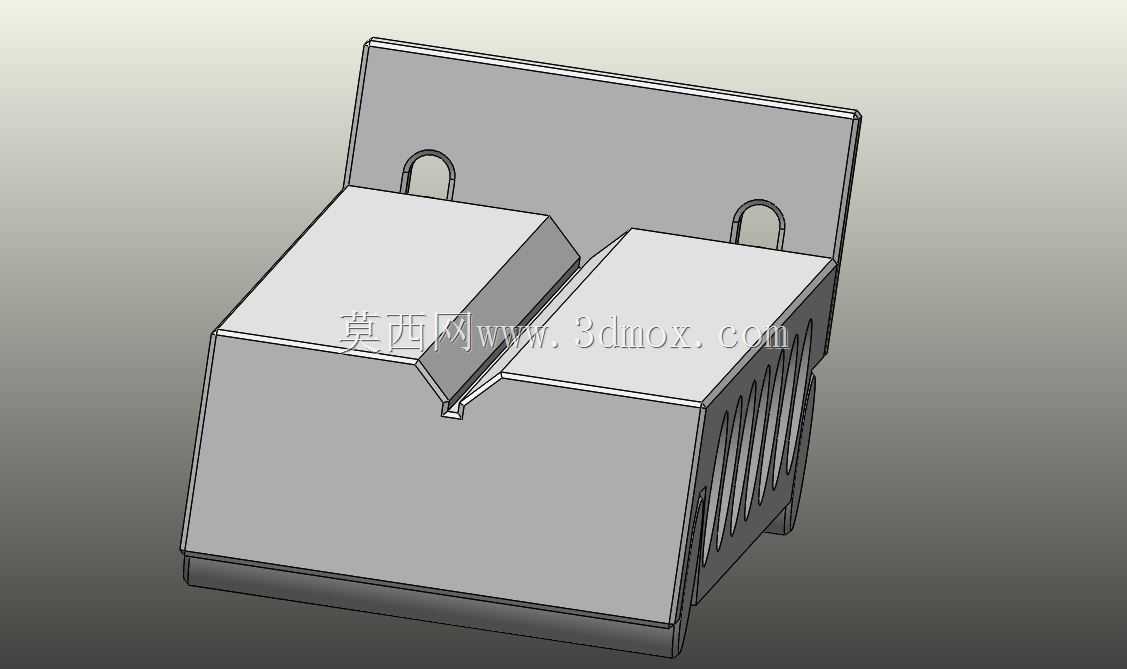

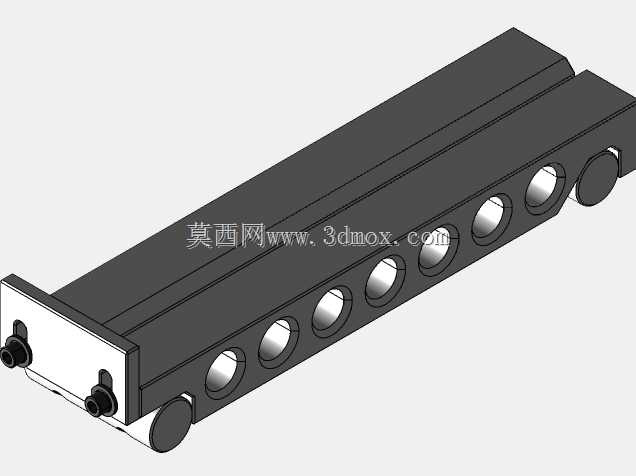

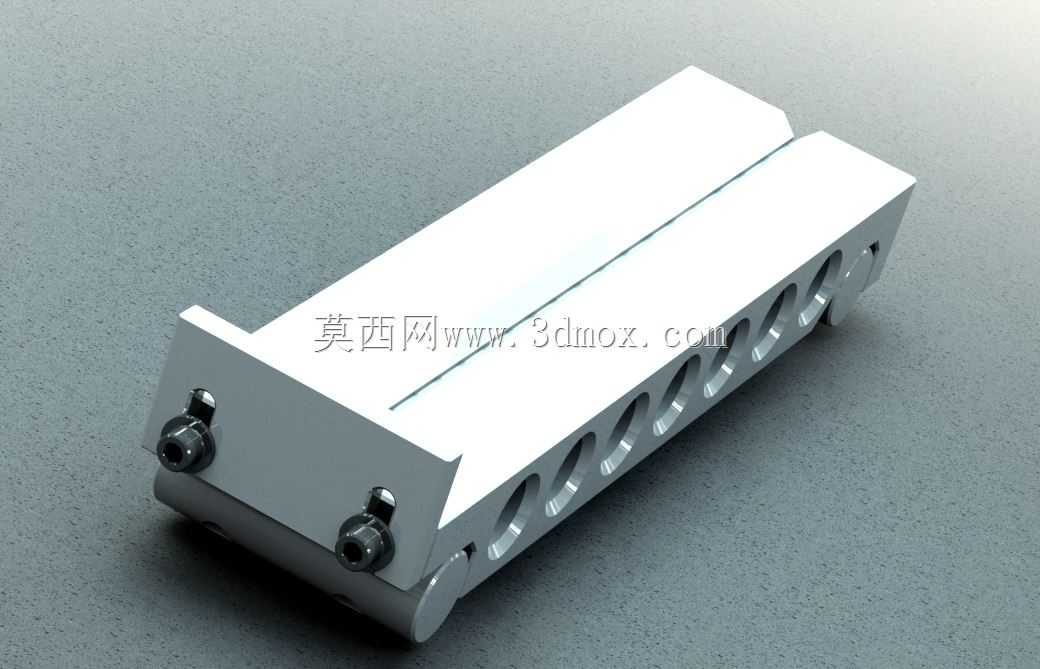

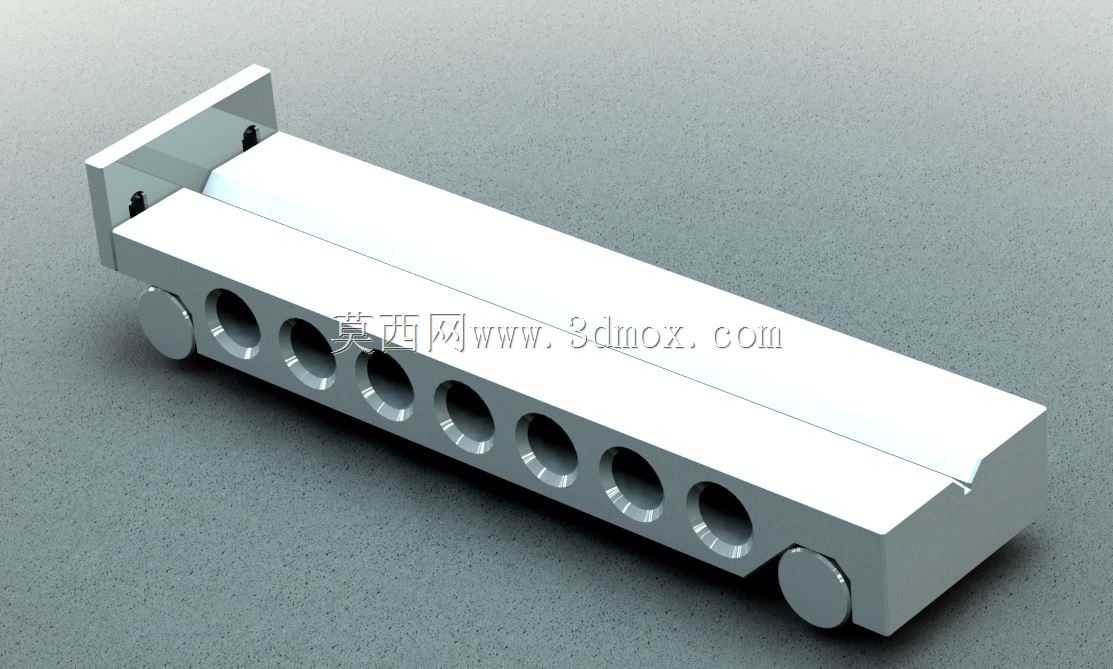

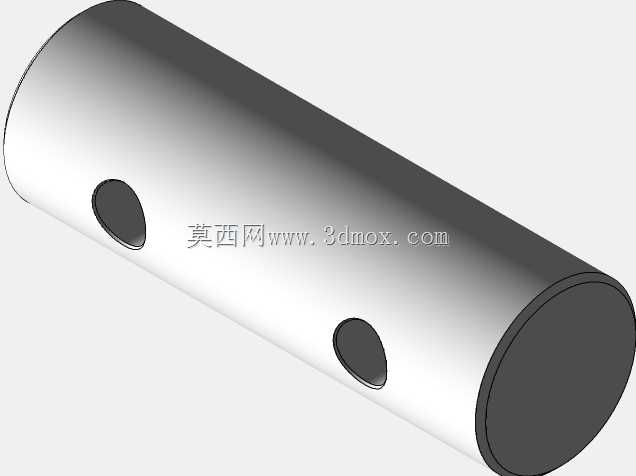

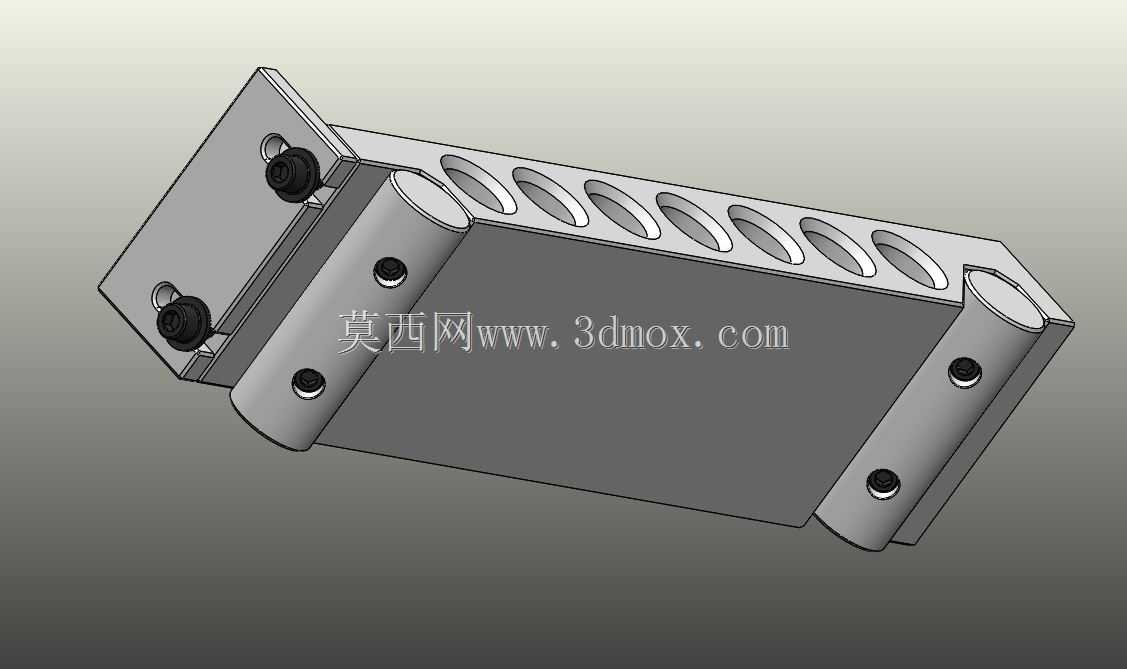

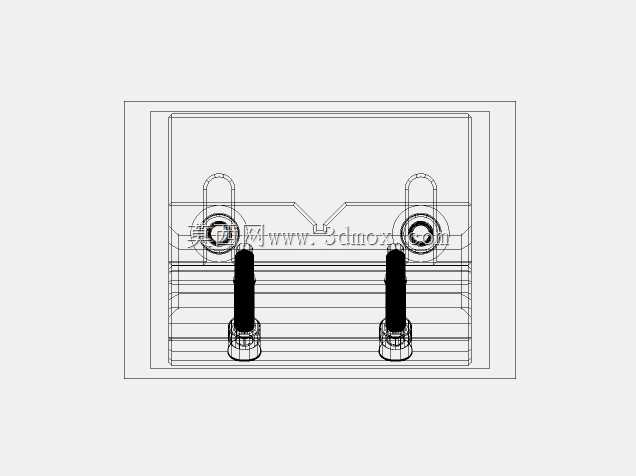

在常规机加工车间的工序流转里，角度类装夹定位一直是容易被忽略却直接影响成品精度的环节，很多小批量修配、单件打样的场景里，不需要动用昂贵的数控转台，一款结构可靠的正弦条就能完成绝大多数斜度面的装夹找正工作。这款十英寸规格的正弦条，主体采用高碳合金钢整体铣削成型，工作面经过精磨处理，平面度控制在微米级，避免装夹时工件底面出现贴合间隙导致的角度偏差。主体侧面均匀排布的减重孔并非单纯为了减轻重量，孔位的排布经过受力校核，在保证整体刚性的前提下，既减少了材料冗余，也方便操作人员在清理切屑时握持挪动，不会因为整体过于笨重增加操作负担。两端的定位圆柱采用过盈配合压装在主体基座上，圆柱的圆柱度、两圆柱的中心距公差都经过严格管控，这也是正弦条角度计算精度的核心基础——使用时配合量块垫在对应圆柱下方，通过三角函数换算就能得到精确的倾斜角度，完成斜度工件的装夹、角度划线或者斜面检测工作。从安装边界来看，十英寸的长度适配车间绝大多数平口钳、磨床磁力工作台的装夹范围，不需要额外制作过渡连接板就能直接固定，主体后侧的定位挡边可以在装夹工件时提供轴向定位，避免工件在磨削或者铣削过程中出现滑移。很多操作人员在做小型模具镶件的斜度加工、角度样板的检测修配时，会优先选用这类正弦条，相比可调角度的精密台钳，它的结构没有多余的活动间隙，长期使用的精度保持性更好，日常维护只需要做好工作面的防锈、避免硬物磕碰划伤定位圆柱即可，不需要复杂的校准流程。设计时没有多余的花哨结构，所有的型面、孔位都服务于实际使用需求：主体的厚度经过受力验算，在满幅装夹工件时不会出现挠曲变形，两端圆柱的突出高度经过匹配，垫放量块时不会出现干涉，减重孔的边缘都做了倒角处理，避免操作时划伤手部。在钳工划线工序中，它可以配合高度尺完成斜度孔位的划线定位；在平面磨床加工中，它可以吸附在磁力台上完成小角度斜面的精密磨削；甚至在三坐标检测环节，也可以用它来倾斜固定工件，获取斜度面的完整检测数据，是车间里通用性极强的角度类工装。
